Угол горизонтальный 45 градусов 100х400, 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми длямонтажа - SCM1040K ДКС

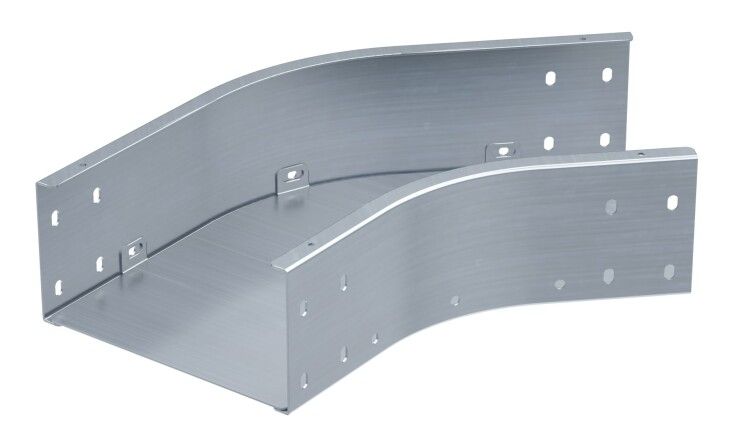

Угол горизонтальный 45 градусов 100х400, 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул scm1040k, предназначен для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Применяется совместно с лотками серии S5 Combitech и оснащен всем необходимым крепежом для быстрого монтажа.

Назначение и область применения

Этот угол используется для плавного перехода кабельных трасс между участками, расположенными под углом 45° в одной горизонтальной плоскости. Подходит для систем прокладки силовых и слаботочных кабелей в промышленных объектах, на заводах, в распределительных пунктах и других местах, где требуется изменить направление лотковой системы без резких перегибов.

Технические характеристики

• Угол поворота: 45°
• Форма: Горизонтальный угол
• Размеры: высота 100 мм, ширина 400 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,5 мм
• Исполнение: широкодиапазонное — соответствует лоткам S5 Combitech с высотой борта 100 мм
• Исполнение изгиба: плавный — без острых кромок, снижает риск повреждения кабелей
• Огнестойкость: да — сохраняет целостность при воздействии открытого огня
• Цвет: серый
• Комплектация: включает соединительные пластины и крепежные элементы

Совместимость и монтаж

Угол горизонтальный 45 градусов 100х400, 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами совместим исключительно с лотками серии S5 Combitech. Он рассчитан на установку на лотки с высотой борта 100 мм и шириной основания 400 мм. Монтаж выполняется с помощью входящих в комплект соединительных пластин и самонарезающих болтов — не требуются дополнительные крепежные изделия. Для герметичности и прочности рекомендуется равномерно затянуть все крепления, не допуская перекосов.

Безопасность и стандарты

Аксессуар изготовлен из стали с оцинкованным покрытием по методу Сендзимира — обеспечивает повышенную коррозионную стойкость даже в агрессивных средах. Огнестойкость подтверждает соответствие требованиям безопасности при возгорании. Соответствует нормам для промышленных кабельных систем, однако не является взрывозащищённым устройством.

Преимущества

• Плавный изгиб снижает механическую нагрузку на кабели при протяжке
• Оцинкование по Сендзимиру увеличивает срок службы в условиях высокой влажности и химической активности
• Полный комплект крепежа ускоряет сборку и исключает потерю деталей
• Стандартные размеры обеспечивают точную совместимость с лотками S5 Combitech без доработок
• Огнестойкость позволяет использовать в зонах с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначена для вертикальных поворотов — только для горизонтальных трасс
• Подходит только для лотков S5 Combitech с размерами 100×400 мм; несовместима с другими сериями или аналогами
• Не рекомендуется применять в условиях постоянного контакта с открытым пламенем или температурой выше 800 °C
• Не следует использовать в качестве несущего элемента вне системы лотков — только как аксессуар для направления тракта

Примеры использования

• Переход трассы вокруг колонны в цехе с конвейерной линией
• Обход препятствий (трубопроводов, оборудования) в распределительном щите
• Смена направления кабельной трассы в технологическом корпусе с плотной застройкой
• Прокладка кабелей в помещениях с ограниченным пространством, где нужен мягкий поворот под 45°

Практические советы

• Перед монтажом проверьте, что внутренний профиль угла точно совпадает с внешним контуром лотка S5 Combitech — любое несоответствие вызывает напряжение в кабелях
• Закручивайте крепежи последовательно, начиная с центра и двигаясь к краям — так предотвращается деформация
• Если система работает во влажной среде, дополнительно смажьте места соединений антикоррозийной смазкой
• Не используйте этот угол как опору для тяжёлых кабельных bundles — он не рассчитан на вертикальную нагрузку
• При необходимости замены — можно демонтировать без повреждения соседних элементов благодаря модульной конструкции
