Угол горизонтальный 45 градусов с крышкой Стандарт 50х50 | PR16.0571 Промрукав Строитель

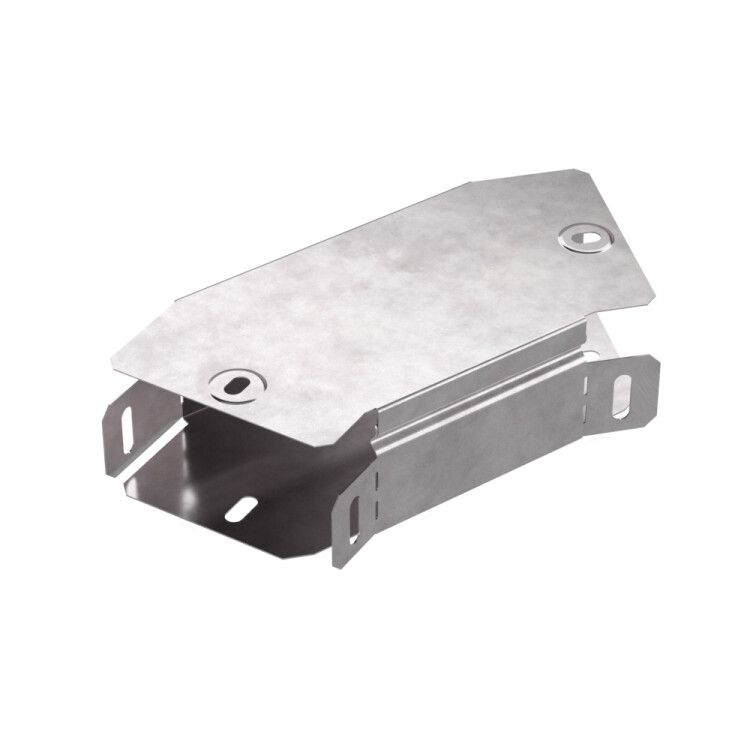

Угол горизонтальный 45 градусов с крышкой 50х50 Стандарт Промрукав - это металлический переходник для изменения направления кабельной трассы под углом 45°, предназначенный для открытой прокладки проводов и кабелей в промышленных условиях. Изделие выполнено из оцинкованной стали по методу Сендзимира, устойчиво к коррозии и работает в широком диапазоне температур. Артикул pr16.0571 соответствует серии Стандарт Промрукав.

Назначение и область применения

Угол горизонтальный 45 градусов с крышкой 50х50 Стандарт Промрукав используется для поворота кабельных трасс в горизонтальной плоскости. Подходит для прокладки в перфорированных и глухих лотках, когда требуется изменить направление трассы без потери доступа к кабелям. Применяется в промышленных объектах: на заводах, в цехах, на транспорте, в энергетике и других местах с открытой установкой.

Технические характеристики

• Угол изгиба: 45°
• Габариты: 50×50 мм (высота и ширина)
• Внутренний радиус: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Толщина стенки: 0,7 мм - достаточна для механической прочности при открытой установке
• Материал: оцинкованная сталь по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Покрытие: серое, матовое
• Температурный диапазон: от -80C до +150C - выдерживает экстремальные условия
• Наличие крышки: да - позволяет легко открывать и закрывать трассу для обслуживания
• Огнестойкость: есть - не распространяет горение, соответствует требованиям безопасности
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Исполнение: без соединительных разъёмов - требует фиксации к лоткам болтами или сваркой
• Климатическое исполнение: УХЛ2 - допускает использование в помещениях и под навесом

Совместимость и монтаж

Угол горизонтальный 45 градусов с крышкой 50х50 Стандарт Промрукав совместим с лотками того же размера (50×50 мм) и аналогичного типа - перфорированными и глухими. Монтаж осуществляется открытым способом: крепится к основному лотку с помощью саморезов, болтов или сварки. Крышка фиксируется защёлками или винтами - её можно снимать без демонтажа всего участка трассы. Для сборки длинных трасс рекомендуется использовать специальные кронштейны, так как угол рассчитан на работу в составе системы с большими расстояниями между опорами.

Безопасность и стандарты

Изделие соответствует нормативу ТУ 25.11.23-001-52715257-2019. Обладает огнестойкостью: не поддерживает горение, не выделяет токсичных веществ при нагреве. Цинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже в условиях повышенной влажности. Климатическое исполнение УХЛ2 подтверждает надёжность работы в средних климатических зонах при температурах от -80C до +150C.

Преимущества

• Защитное цинковое покрытие по методу Сендзимира - более равномерное и долговечное, чем обычное горячеоцинкованное
• Крышка позволяет выполнять ремонт и модификацию трассы без полного демонтажа
• Высокая термостойкость - подходит для зон с высокой температурой окружающей среды
• Механическая прочность - выдерживает нагрузки при открытой прокладке
• Серый цвет - не бросается в глаза, хорошо сочетается с другими элементами промышленной инфраструктуры

Ограничения применения

Не предназначен для скрытой прокладки внутри стен или полов. Не следует применять в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов) - хотя цинк устойчив, длительный контакт с агрессивными веществами снижает срок службы. Не используйте в качестве самостоятельного несущего элемента - он лишь поворотный участок трассы и требует жёсткой фиксации к лоткам. Недопустимо применение при температурах ниже -80C или выше +150C - выход за пределы указанных значений может вызвать деформацию или потерю герметичности.

Примеры использования

• Переход кабельной трассы от вертикального лотка к горизонтальному в цехе металлургического предприятия
• Обход препятствий (трубопроводов, рам) на конвейерной линии
• Подключение оборудования к распределительному щиту через лоток с изменением направления
• Прокладка силовых кабелей в подвесных технологических коробах на элеваторах и складах

Практические советы

• При выборе угла проверьте внутренний радиус 75 мм - он должен позволять свободно проходить кабелям с минимальным радиусом изгиба, указанном в их паспортах
• Для удобства обслуживания всегда оставляйте запас длины кабелей в месте поворота
• Фиксируйте угол к лотку минимум в двух точках - чтобы исключить прогиб под собственным весом и нагрузкой кабелей
• При использовании в сыром помещении дополнительно смажьте места соединения крышки антикоррозийной смазкой
• Угол горизонтальный 45 градусов с крышкой 50х50 Стандарт Промрукав - идеально сочетается с другими элементами серии Стандарт Промрукав, поэтому замена или расширение системы будет проще
