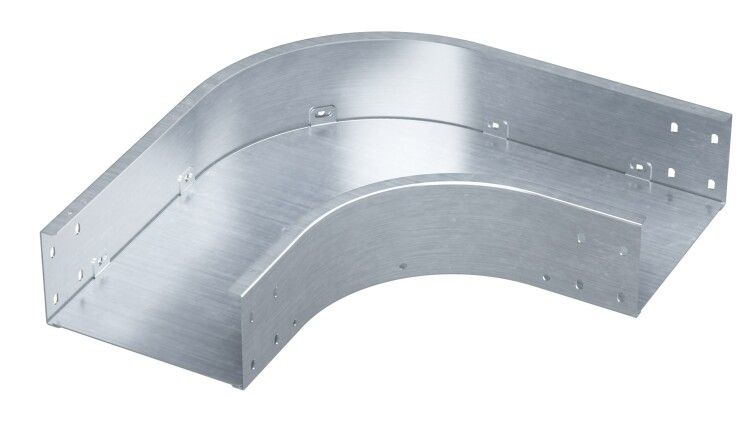

Угол горизонтальный 90 градусов 100х200, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SDN1020KHDZ ДКС

Угол горизонтальный 90 градусов 100х200, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC - это элемент системы кабельной трассы S5 Combitech, предназначенный для изменения направления кабельных лотков в горизонтальной плоскости под прямым углом. Благодаря оцинкованному покрытию и комплектной фурнитуре, этот угол обеспечивает прочную, долговечную и быстромонтируемую связку между участками лотка.

Назначение и область применения

Угол горизонтальный 90 градусов 100х200, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC используется для поворота кабельных лотков на 90° внутри горизонтальных трасс. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 200 мм. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорте, автоматизации производства.

Технические характеристики

• Тип угла: Горизонтальный
• Угол поворота: 90°
• Размеры: Высота 100 мм, ширина 200 мм
• Толщина стенки: 1,2 мм
• Материал: Сталь оцинкованная
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях
• Исполнение изгиба: Плавный - снижает риск перегиба кабелей при протяжке
• Огнестойкость: Да - соответствует требованиям пожарной безопасности
• Цвет: Серый
• Комплектация: Соединительные пластины и крепежные элементы (болты, гайки, шайбы)
• Широкодиапазонное исполнение: Да - позволяет использовать в системах с различной нагрузкой и условиями эксплуатации

Совместимость и монтаж

Угол горизонтальный 90 градусов 100х200, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC совместим только с лотками серии S5 Combitech. Монтаж выполняется без дополнительных инструментов: соединительные пластины фиксируются болтами к торцам лотков, после чего угол плотно вставляется и закрепляется. Готовый комплект исключает потерю деталей и ускоряет сборку. Не используйте с другими сериями лотков - несоответствие размеров приведёт к неплотному соединению и потере жесткости конструкции.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности (огнестойкость подтверждена). Покрытие горячим цинком соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии C3–C4 по ISO 12944. Элемент не выделяет токсичных веществ при нагреве, безопасен для использования в замкнутых пространствах.

Преимущества

• Плавный изгиб минимизирует трение кабелей при протяжке - снижается риск повреждения изоляции
• Горячее цинкование гарантирует срок службы более 25 лет даже во влажных средах
• Комплектная фурнитура исключает необходимость докупать крепеж
• Одинаковая толщина стенки (1,2 мм) с лотками S5 Combitech обеспечивает равномерную нагрузочную способность всей трассы
• Серый цвет не требует окраски - готов к установке сразу после доставки

Ограничения применения

• Не предназначен для вертикальных поворотов - для них используются другие типы углов
• Не рекомендован для открытых площадок с постоянным воздействием морской воды или химически активных паров - требуется дополнительная защита
• Запрещено применять с лотками других серий (например, S3, S7) - несовпадение габаритов и формы крепления
• Не следует использовать в условиях температур выше +70 C длительное время - возможна деформация покрытия

Примеры использования

• Переход кабельной трассы вокруг колонны в распределительном щите
• Обход препятствия (трубопровода, вентиляционного канала) на производственной линии
• Смена направления трассы при переходе с одного этажа на другой через технологический проём
• Формирование контура питания для станков, конвейеров, роботов в цехах с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие размеров лотка: высота должна быть точно 100 мм, ширина - 200 мм
• При затяжке болтов не переусердствуйте - перетяжка может деформировать тонкий металл (1,2 мм)
• Если трасса проходит через зону с вибрацией, дополнительно закрепите угол антивибрационными прокладками
• Для длинных трасс с несколькими поворотами - рассчитывайте суммарную нагрузку на каждый угол; максимальная допустимая масса кабелей - до 15 кг/м
• Артикул sdn1020khdz - сохраняйте его при заказе запасных частей, чтобы не перепутать с аналогами
