Угол горизонтальный 90 градусов 80х100, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SDM810KHDZ ДКС

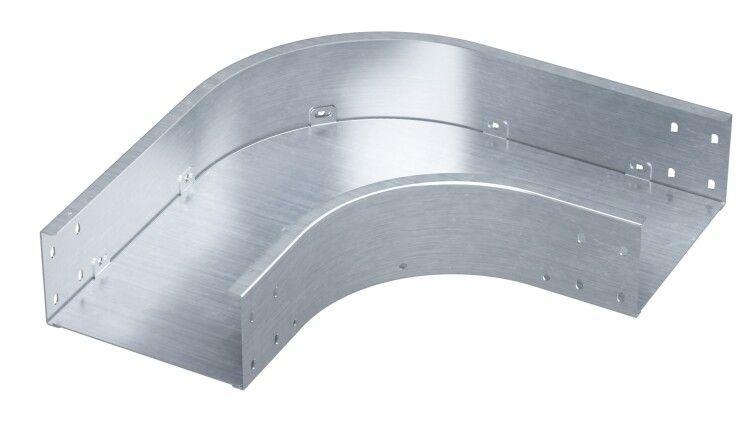

Угол горизонтальный 90 градусов 80х100, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC - это элемент кабельной трассы для изменения направления лотков S5 Combitech в горизонтальной плоскости. Благодаря оцинкованному покрытию и прочной конструкции, он подходит для долговременной эксплуатации в помещениях и на объектах с повышенной влажностью.

Назначение и область применения

Угол горизонтальный 90 градусов 80х100, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC предназначен для создания поворотов в горизонтальной плоскости при укладке кабелей в лотках серии S5 Combitech. Применяется там, где требуется изменить направление трассы под прямым углом - например, при проходе через перегородки, вокруг колонн или при переходе между уровнями оборудования.

Подходит для систем кабельной организации в промышленных зданиях, серверных, распределительных щитовых, на транспорте и в энергетике. Особенно эффективен в условиях, требующих защиты от коррозии - в цехах с влажностью, на открытых площадках или в местах с частой мойкой.

Технические характеристики

• Угол изгиба: 90° - точный поворот без зазоров при стыковке с лотками
• Размеры: 80 мм (высота) × 100 мм (ширина) - совпадает с габаритами лотков S5 Combitech
• Толщина стенки: 1,5 мм - обеспечивает жесткость и устойчивость к механическим нагрузкам
• Материал: сталь оцинкованная - защищена от ржавчины
• Покрытие: горячий цинк - более стойкая антикоррозийная защита, чем гальванический цинк
• Исполнение изгиба: плавный - исключает острые кромки, снижает риск повреждения кабелей
• Огнестойкость: да - соответствует требованиям пожарной безопасности для кабельных трасс
• Цвет: серый - единый внешний вид с другими элементами серии S5 Combitech
• Широкодиапазонное исполнение: да - совместим с различными типами лотков в рамках серии

Совместимость и монтаж

Угол горизонтальный 90 градусов 80х100, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC рассчитан исключительно на использование с лотками серии S5 Combitech. Он несовместим с лотками других производителей или другой серии даже при совпадении габаритов.

Комплектация включает все необходимое для установки: два соединительных элемента и набор крепежа (болты, гайки, шайбы). Монтаж выполняется в три этапа:

1. Соедините угол с двумя лотками с помощью пластин - они фиксируются саморезами или болтами через предварительно просверленные отверстия
2. Закрепите угол к опорной поверхности (стене, потолку, раме) с помощью крепежных элементов, входящих в комплект
3. Проверьте герметичность стыков - при необходимости используйте уплотнители, если трасса проходит во взрывоопасной среде

Не допускается применение стороннего крепежа - это может нарушить класс защиты IP и огнестойкость.

Безопасность и стандарты

Угол горизонтальный 90 градусов 80х100, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61439-6 для кабельных систем. Огнестойкость подтверждена испытаниями на воздействие открытого пламени до 90 минут. Покрытие горячим цинком соответствует ISO 1461 - гарантирует срок службы до 25 лет в условиях нормального климата.

Преимущества

• Полный комплект крепежа - не нужно докупать детали
• Плавный изгиб - минимизирует трение кабелей при протяжке
• Оцинкование методом горячего цинкования - устойчиво к механическому повреждению и химическим воздействиям
• Единая система с S5 Combitech - гарантированная совместимость всех элементов
• Серый цвет - эстетично сочетается с другими изделиями DKC

Ограничения применения

• Не предназначено для вертикальных поворотов - используется только в горизонтальной плоскости
• Не рекомендовано для постоянного погружения в воду - хотя покрытие защищает от влаги, не является водоупорным для подводных участков
• Не подходит для лотков с высотой борта менее 80 мм или больше 100 мм - возможны люфты и потеря жесткости
• Не использовать в средах с агрессивными химическими веществами (например, концентрированные кислоты или щелочи)

Примеры использования

• Переход кабельной трассы с одной стены на другую в распределительном щите
• Обход колонны в производственном цехе при прокладке силовых кабелей
• Смена направления трассы при выводе кабелей из подпольного канала в уровень пола
• Формирование контура в серверной комнате для равномерного распределения кабелей

Практические советы

• Перед монтажом проверьте внутренние радиусы изгиба - они должны соответствовать минимальному радиусу прокладки кабеля (обычно указано в паспорте кабеля)
• При использовании в сырых помещениях дополнительно смажьте места стыков контактной смазкой - продлит срок службы крепежа
• Не затягивайте крепеж слишком сильно - это может деформировать тонкостенный металл (1,5 мм)
• Если вы используете несколько углов подряд - убедитесь, что суммарный угол не превышает 180° без промежуточных прямых участков
• Артикул sdm810khdz - сохраняйте его при заказе запчастей; замена одного элемента не требует замены всей трассы
