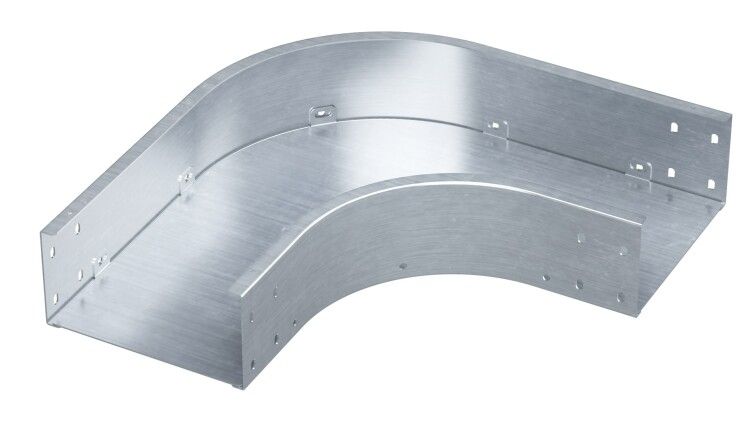

Угол горизонтальный 90 градусов 80х80, 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми длямонтажа - SDM808K ДКС

Угол горизонтальный 90 градусов 80х80 мм, толщина 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, DKC, ГСИ - это элемент кабельной трассы для организации поворотов в горизонтальной плоскости. Продукт совместим с лотками серии S5 Combitech и поставляется с готовым крепежом, что ускоряет монтаж и исключает поиск дополнительных деталей.

Назначение и область применения

Угол горизонтальный 90 градусов 80х80 мм, толщина 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, DKC, ГСИ предназначен для изменения направления кабельной трассы на 90° внутри горизонтальной плоскости. Используется в системах кабельных лотков, где требуется сохранить целостность маршрута при обходе препятствий, перегородок или переходах между зонами.

Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных объектах, офисах, серверных помещениях, на заводах и в распределительных щитах. Особенно эффективен при использовании с лотками серии S5 Combitech.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный изгиб трассы без дополнительных фитингов
• Размеры: 80×80 мм - соответствует высоте и ширине бортов лотков S5 Combitech
• Толщина стенки: 1,5 мм - обеспечивает жесткость и долговечность при нагрузках
• Материал: оцинкованная сталь по методу Сендзимира - повышенная коррозионная стойкость и равномерное покрытие
• Покрытие: серое, матовое - не требует окраски, совместимо с другими элементами серии
• Исполнение: с соединительными пластинами и крепежом - все необходимые детали в комплекте
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Широкодиапазонное исполнение: да - совместим с лотками различных длин и типов в рамках серии S5 Combitech

Совместимость и монтаж

Угол горизонтальный 90 градусов 80х80 мм, толщина 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, DKC, ГСИ рассчитан исключительно на использование с лотками серии S5 Combitech. Совпадение габаритов (80×80 мм) гарантирует плотное и герметичное соединение без люфтов.

Монтаж выполняется в три этапа:

1. Закрепите лотки до и после поворота с помощью штатных креплений
2. Соедините угол с лотками при помощи входящих в комплект соединительных пластин - они фиксируются саморезами
3. Проверьте выравнивание и затяните крепеж равномерно - не допускайте перекосов

Не используйте с лотками других серий - даже при совпадении внешних размеров возможны отличия в форме кромок и расположении отверстий.

Безопасность и стандарты

Угол горизонтальный 90 градусов 80х80 мм, толщина 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, DKC, ГСИ изготовлен из стали, прошедшей оцинкование по методу Сендзимира - это соответствует требованиям GOST R IEC 61537 и EN 61537 для кабельных систем. Огнестойкость подтверждена испытаниями на воспламеняемость - материал не распространяет пламя и не выделяет токсичных газов при нагреве.

Преимущества

• Полный комплект крепежа - не нужно докупать болты, гайки или пластины
• Оцинковка по Сендзимиру - защита от ржавчины в условиях повышенной влажности и химической агрессии
• Жесткая конструкция - не деформируется при установке кабелей с большой массой
• Серый цвет - эстетично сочетается с остальными элементами S5 Combitech
• Широкодиапазонное исполнение - один элемент подходит для всех модификаций лотков этой серии

Ограничения применения

• Не предназначено для вертикальных поворотов - используется только в горизонтальной плоскости
• Не рекомендуется применять вне помещений без защиты от осадков - хотя оцинковка защищает от коррозии, длительное воздействие воды снижает срок службы
• Не совместим с лотками других производителей, даже если их размеры кажутся аналогичными
• Не следует использовать в средах с постоянным контактом с кислотами, щелочами или соляными растворами - для таких условий нужна нержавеющая сталь

Примеры использования

• Обход колонны в серверной комнате - трасса меняет направление вокруг опоры
• Переход через технологический проём в цеху - лоток поворачивает за машиной или станком
• Смена уровня в многоуровневых кабельных каналах - когда два яруса лотков должны соединиться под прямым углом
• Прокладка кабелей вдоль стены с выходом в смежную зону - например, из электрощита в соседний коридор

Практические советы

• Перед монтажом проверьте, чтобы внутренние кромки лотка и угла совпадали - любое смещение вызывает перегиб кабелей
• Не затягивайте крепеж слишком сильно - это может деформировать тонкий металл (1,5 мм)
• Если трасса проходит через вибрационные участки (например, рядом с насосами), дополнительно закрепите угол антивибрационными прокладками
• При большом числе поворотов в одной трассе - учитывайте радиус изгиба: минимальный радиус для этого угла составляет 80 мм, что соответствует внутреннему размеру
• Храните угол в сухом месте - даже оцинкованная сталь может терять защитные свойства при длительном контакте с влагой
