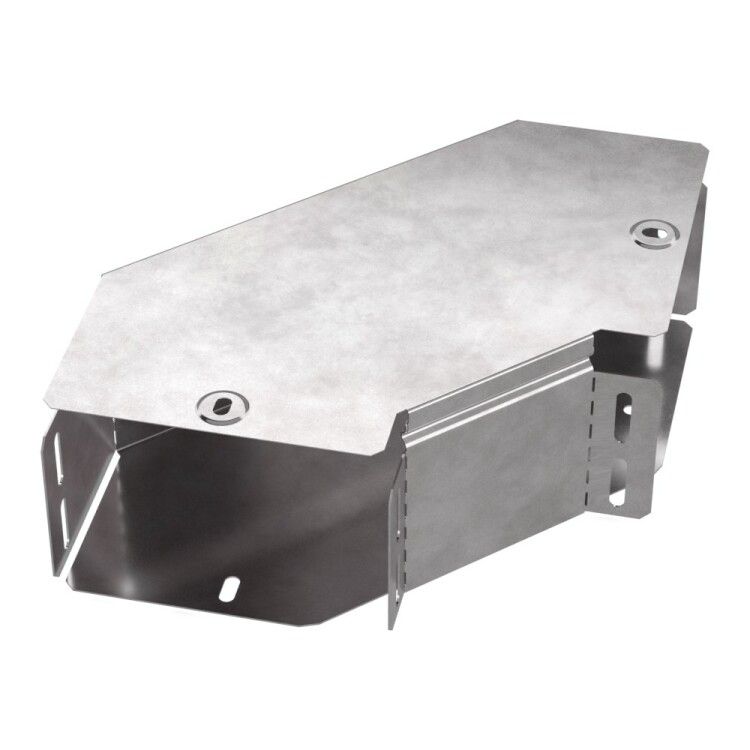

Угол горизонтальный 90 градусов с крышкой Стандарт 150х100 | PR16.0416 Промрукав Строитель

Угол горизонтальный 90 градусов с крышкой Стандарт 150х100 от бренда ПРОМРУКАВ - это металлический соединительный элемент для прокладки кабельных трасс, обеспечивающий поворот на 90° с возможностью доступа к проводам через съёмную крышку. Артикул pr16.0416 предназначен для использования в промышленной автоматизации и распределении электроэнергии.

Назначение и область применения

Угол горизонтальный 90 градусов с крышкой Стандарт 150х100 используется для изменения направления кабельных каналов внутри шкафов, на стендах, вдоль технологических линий. Подходит для укладки силовых и слаботочных кабелей, когда требуется сохранить доступ к жилам без демонтажа всего канала. Применяется в системах управления станков, конвейеров, щитовых помещениях и других объектах с высокой плотностью кабельных трасс.

Технические характеристики

• Форма: угловой поворот 90°
• Габариты: 150×100 мм - внутренние размеры прохода
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Конструкция: съёмная крышка для удобного обслуживания

Совместимость и монтаж

Угол горизонтальный 90 градусов с крышкой Стандарт 150х100 совместим с другими элементами серии «Стандарт» от ПРОМРУКАВ. Монтаж осуществляется с помощью саморезов или заклёпок к металлическому основанию. Для герметичности соединений рекомендуется использовать уплотнители, если среда требует защиты от пыли или влаги. Крышка фиксируется защёлками - не требует инструментов для открывания.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Цинкование по Сендзимиру обеспечивает долговечность в условиях агрессивной среды. Напряжение и ток не регламентируются - угол является только корпусом, не несёт функции коммутации.

Преимущества

• Цинковое покрытие защищает от коррозии даже при повреждении поверхности во время монтажа
• Съёмная крышка позволяет легко проверять состояние кабелей и добавлять новые провода без перебора всей трассы
• Высокая точность геометрии обеспечивает плотное соединение с прямыми участками канала
• Подходит для многократного вскрытия - не деформируется после нескольких операций

Ограничения применения

• Не предназначена для открытых улиц - не имеет степени защиты IP
• Не выдерживает постоянное погружение в жидкости или воздействие агрессивных химикатов
• Не рекомендуется для установки в зонах с частыми вибрациями выше 10 Гц без дополнительной фиксации
• Размер 150×100 мм не подходит для кабелей с внешним диаметром более 80 мм - необходимо рассчитывать заполнение канала

Примеры использования

• Переход между вертикальными и горизонтальными участками кабельного канала в станочном парке
• Обводка трубопроводов в распределительных щитах
• Сборка многоуровневых кабельных трасс на конвейерных линиях пищевой промышленности
• Закрытые кабельные системы в холодильных камерах с контролируемой влажностью

Практические советы

• При выборе угла учтите суммарный диаметр всех кабелей - они должны занимать не более 40% внутреннего объёма (150×100 мм = 15 000 мм2)
• Для длительной службы в сырых помещениях используйте дополнительно термостойкие уплотнители на стыках
• Не затягивайте крепёж слишком сильно - это может деформировать тонкостенный металл и нарушить посадку крышки
• Артикул pr16.0416 совпадает с другими элементами серии «Стандарт» - можно собирать комплекты без адаптеров
• Проверьте наличие крышки перед монтажом - она продается отдельно в случае замены
