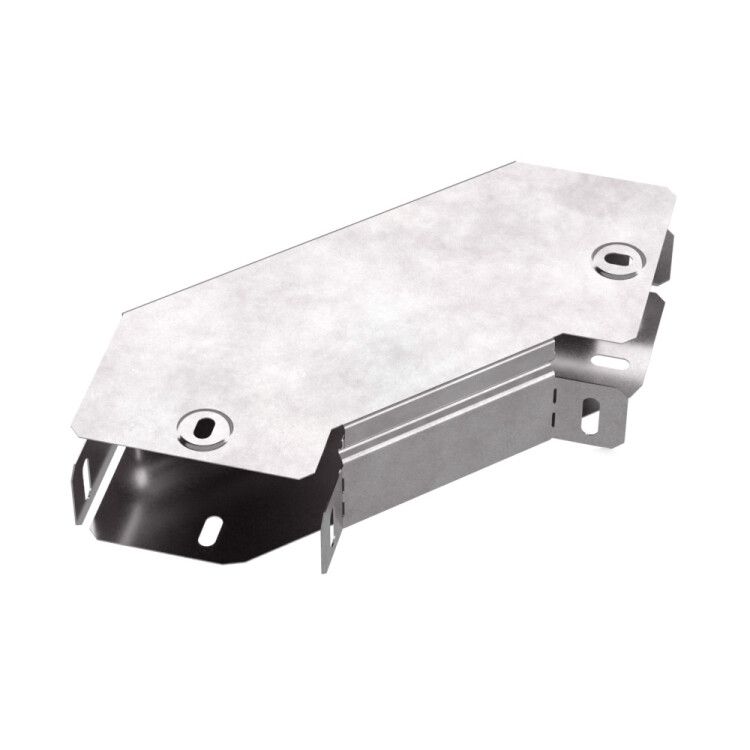

Угол горизонтальный 90 градусов с крышкой Стандарт 200х50 | PR16.0417 Промрукав Строитель

Угол горизонтальный 90 градусов с крышкой 200х50 Стандарт Промрукав - это прочный металлический элемент для изменения направления кабельной трассы в горизонтальной плоскости. Изделие выполнено из оцинкованной стали, имеет герметичную крышку и предназначено для использования в промышленных условиях. Артикул pr16.0417 соответствует серии Standard от бренда Промрукав.

Назначение и область применения

Угол горизонтальный 90 градусов с крышкой 200х50 Стандарт Промрукав используется для поворота кабельных трасс на 90° внутри кабельных лотков - как перфорированных, так и глухих. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных помещениях, на производствах, в цехах и под навесами. Элемент обеспечивает сохранение целостности трассы и защищает кабели от механических воздействий и внешней среды.

Технические характеристики

• Угол изгиба: 90°
• Габариты: ширина 200 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели с крупными сечениями без повреждений
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинковое, толщиной 10–22 мкм - защищает от коррозии
• Крышка: есть, фиксируется без инструментов
• Огнестойкость: да - выдерживает повышенные температуры без потери формы
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C
• Исполнение: без соединительного разъема - требует дополнительных креплений
• Усиленное исполнение: да - увеличенная жесткость и долговечность

Совместимость и монтаж

Угол горизонтальный 90 градусов с крышкой 200х50 Стандарт Промрукав совместим с лотками того же типа и размера - 200×50 мм. Монтируется на прямых участках кабельного пути с помощью болтов, хомутов или сварки. Крышка крепится на защелках - её можно открывать для осмотра или замены кабелей без демонтажа всего элемента. Отсутствие соединительного разъема требует точного выравнивания смежных секций. Для надежного крепления используйте крепеж, подходящий по диаметру к отверстиям в корпусе.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и работает в широком температурном диапазоне (-80…+150 C). Цинкование по методу Сендзимира гарантирует равномерное и прочное антикоррозийное покрытие. Соответствует нормам для промышленных систем прокладки кабелей в зонах с повышенной влажностью и риском механических повреждений.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению и толщине 0,8 мм
• Защита от коррозии - цинковое покрытие служит десятилетиями даже в агрессивной среде
• Крышка обеспечивает быстрый доступ к кабелям без полного демонтажа
• Подходит для экстремальных условий: от холодных складов до нагреваемых цехов
• Совместимость с большинством лотков стандарта 200×50 мм

Ограничения применения

• Не предназначен для наружной установки под открытым небом - требуется навес или помещение
• Отсутствие соединительного разъема усложняет сборку длинных трасс - нужна точная подгонка
• Не рекомендуется использовать в местах постоянного контакта с открытым огнем или расплавленным металлом
• При использовании в условиях сильной вибрации необходимо дополнительно закрепить угол к основанию

Примеры использования

• Переход кабельной трассы с вертикального лотка на горизонтальный в цехе металлургического завода
• Поворот трассы вокруг оборудования на пищевом производстве, где важна чистота и легкий доступ
• Прокладка кабелей управления в автоматизированной линии с ограниченным пространством
• Обход препятствий (колонн, труб) в распределительных щитовых на объектах ЖКХ

Практические советы

• Проверьте внутренний радиус 75 мм перед выбором кабелей - слишком жесткие провода могут не поместиться
• При монтаже в местах с частым обслуживанием - выбирайте модели с легко открывающейся крышкой, как этот угол
• Для защиты от влаги в сырых помещениях - убедитесь, что крышка плотно закрыта и все стыки между секциями герметичны
• Не используйте этот угол как опору для тяжелых нагрузок - он рассчитан только на кабельные системы
• При заказе нескольких углов - проверьте соответствие всех элементов одному типоразмеру (200×50 мм) и бренду Промрукав, чтобы избежать проблем с совмещением
