Угол горизонтальный 90 градусов Стандарт HDZ 200х50 | PR16.1644 Промрукав Строитель

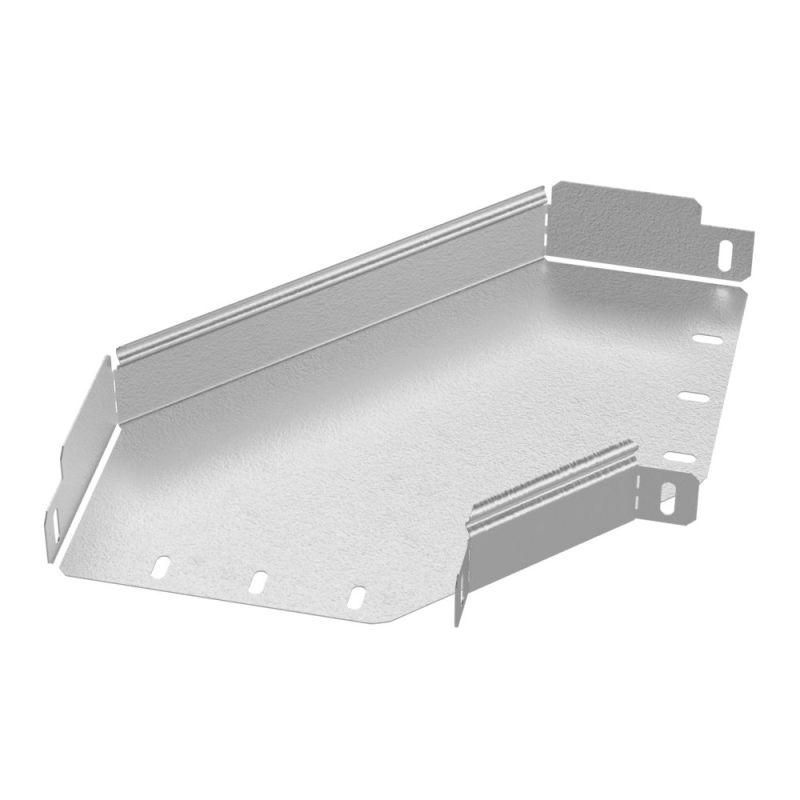

Угол горизонтальный 90 градусов для кабельного лотка 200х50 оцинкованная сталь серый Промрукав HDZ - это элемент системы кабельной трассы, предназначенный для изменения направления кабелей на 90° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с защитным покрытием по ГОСТ 9.307, обеспечивает долговечную работу как в помещениях, так и на улице. Артикул pr16.1644 соответствует серии Промрукав HDZ.

Назначение и область применения

Угол горизонтальный 90 градусов для кабельного лотка 200х50 оцинкованная сталь серый Промрукав HDZ используется для формирования поворотов кабельных трасс в горизонтальной плоскости. Подходит для установки с перфорированными и глухими лотками серии «Стандарт». Применяется в системах прокладки силовых и слаботочных кабелей на объектах промышленного, коммерческого и инфраструктурного назначения - например, на заводах, в складских комплексах, транспортных терминалах, на открытых площадках.

Технические характеристики

• Направление изгиба: горизонтальное
• Угол изгиба: 90°
• Размеры профиля: 200×50 мм (ширина × высота)
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 75 мм
• Материал: оцинкованная сталь с покрытием «горячий цинк»
• Цвет: серый
• Исполнение: без соединительного разъема - требует самостоятельного крепления к лоткам
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня
• Исполнение для больших расстояний: да - рассчитан на нагрузки при протяжке кабелей через длинные участки трассы

Совместимость и монтаж

Угол горизонтальный 90 градусов для кабельного лотка 200х50 оцинкованная сталь серый Промрукав HDZ совместим с лотками серии «Стандарт» от Промрукав. Монтируется путём фиксации болтами или заклепками к торцам прямых участков лотка. Соединение выполняется по боковым стенкам - необходимо использовать крепёж того же типа, что и для основных лотков. Крышка не входит в комплект - её следует устанавливать отдельно после монтажа угла.

Внимание: внутренний радиус 75 мм определяет минимальный допустимый радиус изгиба кабелей - не используйте жёсткие кабели с меньшим радиусом изгиба, чем указано в их техпаспортах.

Безопасность и стандарты

Покрытие «горячий цинк» соответствует требованиям ГОСТ 9.307 - обеспечивает повышенную коррозионную стойкость. Изделие имеет огнестойкую конструкцию, что позволяет применять его в зонах с повышенными требованиями к пожарной безопасности. Сертификаты соответствия на продукцию доступны у производителя.

Преимущества

• Защита от коррозии благодаря горячему цинкованию - срок службы до 25 лет даже во влажной среде
• Высокая механическая прочность за счёт толщины стенки 0,8 мм
• Поддержка протяжки кабелей на большие расстояния - снижает риск повреждения при монтаже
• Совместимость с широким спектром лотков серии «Стандарт» - универсальное решение
• Не требует специальных инструментов для монтажа - работает с обычным крепёжом

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости
• Не содержит встроенного соединительного механизма - требуется дополнительный крепёж
• Не рекомендован для использования в агрессивных химических средах (например, в кислотных производствах) - хотя цинк устойчив, длительный контакт с кислотами вызывает разрушение покрытия
• Крышка продается отдельно - не забудьте заказать нужное количество

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход препятствия (вентиляционного канала, трубопровода) в технологическом коридоре
• Формирование поворота на уровне пола при прокладке кабелей к оборудованию на открытом складе
• Соединение двух параллельных лотков, расположенных под прямым углом друг к другу

Практические советы

• Проверяйте посадочные размеры лотков перед покупкой - ширина 200 мм и высота 50 мм должны точно совпадать с вашими лотками
• При монтаже в условиях повышенной влажности или на улице обязательно используйте герметичные крышки и уплотнители
• Для удобства протяжки кабелей через угол можно смазать внутреннюю поверхность графитовой смазкой - особенно при большом числе проводов
• Закупайте запасные крепёжные элементы - они часто расходуются быстрее, чем сам угол
• Arтикул pr16.1644 - единственный номер для этого конкретного изделия. Не заменяйте его аналогами с другими размерами - даже небольшое отличие в высоте (например, 40 мм вместо 50 мм) нарушит сборку всей трассы
