Угол горизонтальный 90 градусов Стандарт HDZ 150х50 | PR16.1641 Промрукав Строитель

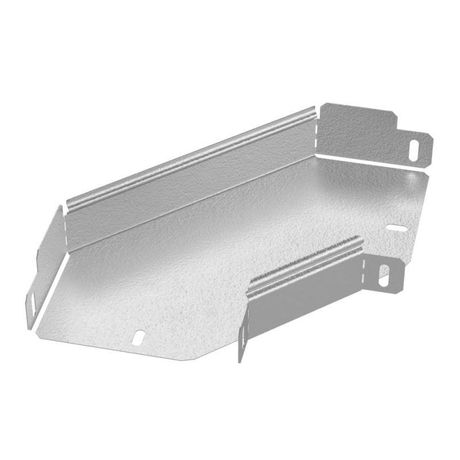

Угол горизонтальный 90 градусов для кабельного лотка 150х50 оцинкованная сталь серый Промрукав - это элемент системы кабельной трассы, предназначенный для изменения направления кабелей на 90° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и подходит для монтажа как в помещениях, так и на открытых площадках. Артикул pr16.1641 соответствует серии «Стандарт» бренда Промрукав.

Назначение и область применения

Угол горизонтальный 90 градусов для кабельного лотка 150х50 оцинкованная сталь серый Промрукав используется для создания поворотов в кабельных трассах, когда необходимо изменить направление прокладки кабелей на 90° в горизонтальной плоскости. Подходит для глухих и перфорированных лотков серии «Стандарт». Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергетике и других зонах с высокими требованиями к защите проводов.

Технические характеристики

• Направление изгиба: горизонтальное
• Угол изгиба: 90°
• Размеры лотка: 150×50 мм (ширина × высота)
• Внутренний радиус изгиба: 75 мм
• Толщина стенки: 0,7 мм
• Материал: оцинкованная сталь с горячим цинкованием (соответствует ГОСТ 9.307)
• Покрытие: горячее цинкование - обеспечивает долговечную защиту от коррозии
• Цвет: серый
• Исполнение: без соединительного разъема - требует самостоятельного крепления к лоткам
• Поддержка для больших расстояний: да - позволяет использовать в длинных трассах без дополнительных опор
• Огнестойкость: есть - сохраняет целостность при воздействии температур до предела, установленного для металлических лотков

Совместимость и монтаж

Угол совместим исключительно с кабельными лотками серии «Стандарт» бренда Промрукав того же размера (150×50 мм). Крепится к основному лотку болтами или заклепками через предварительно подготовленные отверстия - в комплект не входят крепежные элементы. Монтаж выполняется после сборки прямых участков трассы. Отсутствие встроенного соединительного разъема требует точного выравнивания и плотного прилегания к смежным элементам. Не рекомендуется применять с лотками других серий или производителей без проверки совпадения габаритов и шага крепежных отверстий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 9.307 по защите от коррозии. Горячее цинкование обеспечивает электроизоляцию и снижает риск возникновения блуждающих токов. Огнестойкость подтверждена для металлических систем кабельной трассы - угол не распространяет горение и сохраняет механическую прочность при повышенных температурах. Соответствует нормам безопасности для промышленных объектов согласно ПУЭ и СП 31-110-2003.

Преимущества

• Высокая стойкость к внешним факторам благодаря горячему цинкованию - срок службы более 20 лет даже во влажной среде
• Максимальная жесткость конструкции при толщине 0,7 мм - не деформируется под весом кабелей
• Внутренний радиус 75 мм позволяет безопасно прокладывать кабели с большими радиусами изгиба, включая силовые и контрольные
• Поддержка для больших расстояний - снижает необходимость установки дополнительных опорных стоек
• Серый цвет - не выгорает на солнце, легко сочетается с другими элементами трассы

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости
• Не имеет встроенной крышки - требуется отдельный монтаж крышек на прямые участки перед и после угла
• Не подходит для кабелей с минимальным допустимым радиусом изгиба менее 75 мм - возможны повреждения изоляции
• Запрещено использование в условиях постоянного контакта с открытым огнем или химически активными жидкостями (например, кислотами, щелочами)
• Не рассчитан на частичное погружение в воду - хотя IP-класс не указан, изделие не является герметичным

Примеры использования

• Переход кабельной трассы с потолка на стену в цехе с конвейерной линией
• Обход колонны или оборудования в распределительной комнате подстанции
• Смена направления трассы при прохождении через технологический проём в производственном корпусе
• Прокладка кабелей управления в наружной электрощитовой с высокой влажностью

Практические советы

• Перед монтажом проверьте внутренние габариты лотка - 150×50 мм должны точно совпадать с размером основного лотка
• Убедитесь, что кабели, проходящие через угол, имеют достаточный радиус изгиба - минимум 75 мм
• Для надежного соединения используйте болты M6–M8 с шайбами; затягивайте равномерно, чтобы не деформировать стенки
• Если трасса проходит в местах с высокой запыленностью, дополнительно уплотните стыки с помощью термостойкого герметика
• При использовании в открытом воздухе регулярно осматривайте поверхность на предмет повреждений цинкового слоя - при необходимости восстановите покрытие специальным составом
• Не забудьте предусмотреть место для установки крышки - она монтируется отдельно и должна перекрывать весь участок трассы, включая угол
