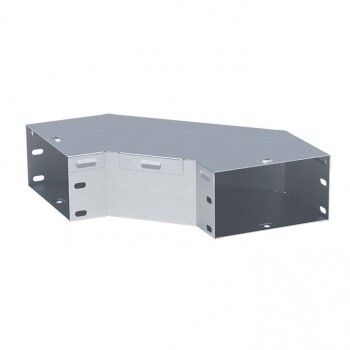

Угол для лотка горизонтальный 90град. 100х100 1мм EKF g90100100-1.0

Угол горизонтальный 90 градусов 100х100 мм 1,0 мм от EKF - компонент системы EKF-Line для изменения направления кабельной трассы под прямым углом. Применяется в промышленных, коммерческих и жилых зданиях для прокладки силовых и слаботочных кабелей в металлических лотках.

Назначение и область применения

Этот угол предназначен для поворота кабельного лотка на 90° в горизонтальной плоскости. Он используется там, где необходимо изменить направление трассы - например, при проходе через стену, вокруг колонны или при переходе с горизонтального участка на вертикальный. Подходит для установки внутри помещений: офисах, цехах, складах, трансформаторных подстанциях, серверных помещениях. Учитывайте, что этот элемент не предназначен для наружной эксплуатации без дополнительной защиты.

Технические характеристики

• Угол поворота: 90° - обеспечивает точный поворот трассы без дополнительных фитингов
• Размеры: 100×100 мм - соответствует внутреннему сечению лотка EKF-Line того же размера
• Толщина материала: 1,0 мм - достаточна для механической устойчивости при нагрузке до 40 кг/м
• Материал: сталь - прочная основа, выдерживающая вибрацию и ударные нагрузки
• Покрытие: оцинковка горячим способом - защищает от коррозии, увеличивает срок службы
• Цвет: 7035 (серый) - совпадает с цветовой гаммой всей серии EKF-Line
• Исполнение: без соединительного разъёма - требует крепления к смежным лоткам болтами или заклёпками
• Наличие верхней крышки: да - сохраняет целостность системы, предотвращает попадание пыли и посторонних предметов
• Гарантийный срок: 36 месяцев - подтверждает надёжность производства

Совместимость и монтаж

Угол горизонтальный 90 градусов 100х100 мм 1,0 мм совместим только с лотками серии EKF-Line такого же сечения (100×100 мм). Для сборки требуется:

• Фиксация к входному и выходному лоткам с помощью самонарезающих винтов M5 или заклепок
• Предварительная подготовка отверстий - в лотках уже есть перфорация под крепёж
• Соблюдение шага крепления: не более 800 мм между точками крепления
• Необходимо использовать те же типы крышек, что и на основном лотке - они совмещаются по контуру

Монтаж выполняется после сборки прямых участков. Направление поворота - только в горизонтальной плоскости; для вертикальных поворотов используйте другие аксессуары.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и ТР ЕАЭС 037/2016. Оцинкованное покрытие снижает риск электрохимической коррозии. Элемент не проводит ток и не создаёт опасности при контакте с кабелями. Соответствует классу защиты IP40 при установленной крышке.

Преимущества

• Жесткая конструкция с «стойким изгибом» - не деформируется при затяжке крепежа
• Одинаковая толщина стенок по всему периметру - равномерная нагрузка на крепёж
• Заводская оцинковка - не требует дополнительной антикоррозийной обработки
• Совместимость с другими элементами EKF-Line - минимум времени на подбор комплектующих
• Крышка в комплекте - исключает необходимость докупать её отдельно

Ограничения применения

• Не применяется вне помещений - оцинковка не рассчитана на постоянную влагу и УФ-лучи
• Не подходит для трасс с радиусом изгиба меньше 90° - требует специальных изгибов
• Не рекомендован для мест с высокими вибрационными нагрузками (>0,5 g) без дополнительного демпфирования
• Не заменяет поворотный элемент для вертикального поворота - для этого нужен вертикальный угол
• Не допускается использование с лотками других серий - даже при одинаковых размерах возможны расхождения в форме и перфорации

Примеры использования

• Переход кабельной трассы с потолка на боковую стену в серверной комнате
• Обход колонны в производственном цехе при прокладке силового кабеля
• Смена направления трассы в коридоре жилого дома при подводе к щитовым
• Подключение кабелей к шкафу управления, расположенному в углу помещения

Практические советы

• При монтаже проверьте, чтобы все кромки были ровными - искривления могут мешать плотному прилеганию крышки
• Если трасса проходит через зону с повышенной влажностью, дополнительно герметизируйте стыки силиконовым составом
• Длина прямого участка перед и после угла должна быть не менее 300 мм - так легче выполнять крепление и обслуживание
• При использовании нескольких углов подряд - убедитесь, что суммарный угол не превышает 180° без промежуточных прямых участков
• При заказе комплекта учтите, что для каждого поворота нужен один такой угол - не забудьте добавить в список и крепёж
