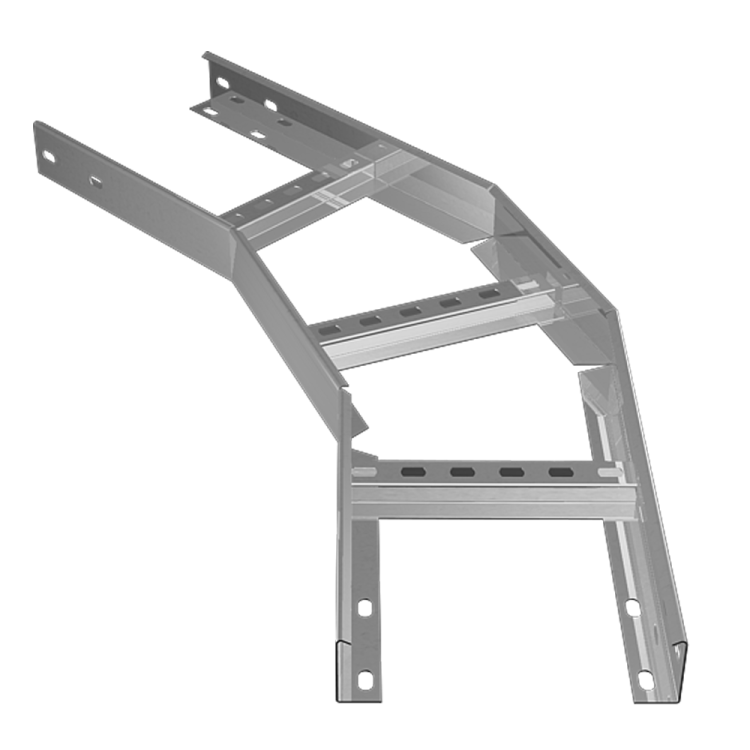

Угол горизонтальный лестничный "БЫСТРЫЙ МОНТАЖ" 45 градусов 100х500 | LGLS45*100*500*1.5 КМ-профиль LO6971

Угол лестничный горизонтальный 45 градусов 100х500 мм сталь 1,5 мм быстрый монтаж от КМ-Профиля предназначен для изменения направления кабельной трассы в горизонтальной плоскости с углом 45°. Изделие совместимо с лотками той же ширины и высоты, обеспечивает надёжное соединение без дополнительных фитингов и подходит для внутренней прокладки в помещениях.

Назначение и область применения

Угол лестничный горизонтальный 45 градусов 100х500 мм сталь 1,5 мм быстрый монтаж используется для поворота кабельных трасс между участками лестничного лотка. Применяется там, где требуется изменить направление трассы под углом 45° без разрывов и дополнительных переходников - например, при обходе колонн, перегородок или при смене маршрута вдоль стен.

Подходит для прокладки силовых и слаботочных сетей в офисах, производственных цехах, логистических комплексах и других закрытых помещениях. Учитывайте, что изделие рассчитано на работу в условиях сухого воздуха и слабоагрессивных сред - не предназначено для открытых площадок, сырых помещений или химически активных зон.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного изменения направления трассы без резких изгибов
• Размеры: 100 мм (высота борта) × 500 мм (ширина канала) - полностью соответствует стандартному лотку того же формата
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость при сохранении лёгкости
• Материал: оцинкованная сталь с горячим цинкованием по технологии Сендзимира - защищает от коррозии и продлевает срок службы
• Внутренний радиус изгиба: 300 мм - позволяет безопасно прокладывать кабели с минимальными усилиями на изгиб
• Тип профиля: перфорированный с открытыми бортами - удобен для установки крышек и контроля состояния проводов
• Исполнение: с интегрированным соединителем - исключает необходимость в болтовых соединениях при стыковке с лотками
• Исполнение изгиба: сегментарный - достигается путём точечного изгиба, сохраняет форму и герметичность стыка
• Цвет: серый - соответствует цветовой гамме большинства металлических лотков
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию во всех типах закрытых помещений в России и странах СНГ

Совместимость и монтаж

Угол лестничный горизонтальный 45 градусов 100х500 мм сталь 1,5 мм быстрый монтаж совместим с любыми лестничными лотками шириной 500 мм и высотой 100 мм, имеющими аналогичный профиль. Интегрированные соединительные лепестки позволяют легко зафиксировать угол на лотках без сварки, болтов или саморезов - достаточно плотно прижать и защёлкнуть.

Монтаж выполняется в следующем порядке:

1. Закрепите основной участок лотка до и после точки поворота
2. Поднесите угол к торцу лотка - совместите выступы на лепестках с кромками лотка
3. Аккуратно наденьте угол, пока он не зафиксируется щелчком
4. Проверьте плотность соединения - нет люфта, все лепестки плотно прилегают

Не требует специальных инструментов. После монтажа рекомендуется установить крышку для защиты от пыли и механических воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Материал не распространяет горение, что подтверждает огнестойкость. Цинкование выполнено по нормам горячего цинкования, обеспечивающим долговременную антикоррозийную защиту. Соответствует требованиям к электробезопасности при работе в электроустановках до 1000 В.

Преимущества

• Быстрая сборка благодаря интегрированному соединителю - экономия времени при монтаже
• Сохранение целостности трассы - нет необходимости в дополнительных переходниках или креплениях
• Высокая прочность при малом весе - сталь 1,5 мм с цинкованием выдерживает нагрузки от кабелей и внешних ударов
• Совместимость с популярными моделями лотков - универсальное решение для большинства систем
• Устойчивость к коррозии - оцинковка по Сендзимиру гарантирует длительную службу даже в условиях повышенной влажности внутри помещений

Ограничения применения

• Не применяется на открытом воздухе - цинкование не рассчитано на постоянное воздействие осадков и ультрафиолета
• Не подходит для агрессивных сред - пары кислот, щелочей, солевых растворов могут повредить защитное покрытие
• Не предназначен для вертикальных поворотов - только для горизонтального изменения направления
• Не заменяет компенсационные элементы - при длинных трассах с температурными деформациями нужны расширительные муфты

Примеры использования

• Обход колонны в административном здании - поворот трассы вокруг препятствия под углом 45°
• Смена направления кабельной трассы в серверной комнате - переход от одной стены к другой
• Прокладка сигнализации в производственном цеху - обход оборудования без нарушения маршрута
• Монтаж слаботочных систем в торговых центрах - скрытая прокладка вдоль потолочных балок

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты лотка - 500×100 мм должны точно совпадать
• Не используйте силовые инструменты при защёлкивании - можно повредить лепестки
• Для увеличения долговечности всегда устанавливайте крышку - она снижает риск попадания пыли и случайных повреждений
• При прокладке крупных пучков кабелей убедитесь, что внутренний радиус 300 мм не вызывает перегибов - особенно для медных многожильных проводов
• Если нужен более резкий поворот - выбирайте другие модели; этот угол оптимален именно для плавных переходов
