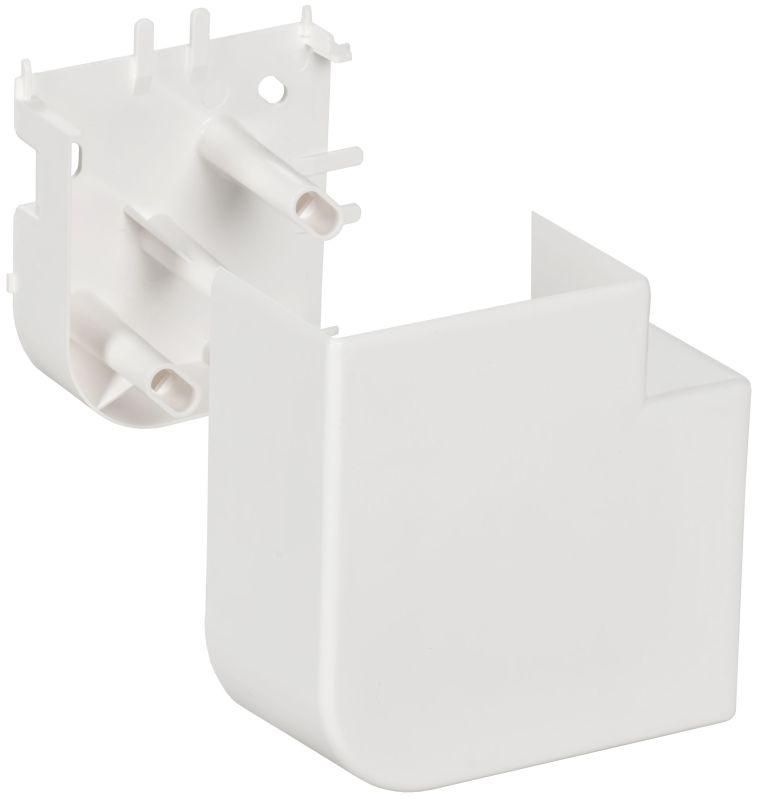

Плоский угол 85x50 мм METRA | 638023 Legrand

Угол плоский 85х50 мм неизменяемый - комплектующий элемент для сборки кабель-каналов, обеспечивающий прочное и эстетичное соединение под углом 90° без резки профилей. Подходит для систем Legrand Metra и IEK, артикул 638023.

Назначение и область применения

Угол плоский 85х50 мм неизменяемый используется для соединения двух кабель-каналов одинакового сечения под прямым углом. Применяется там, где требуется сохранить целостность профиля - например, при переходе между вертикальным и горизонтальным участком трассы. Особенно удобен при монтаже в помещениях с ограниченным доступом, где невозможно выполнить точный распил. Обеспечивает герметичность стыка на уровне IP40, предотвращая попадание твердых частиц размером более 1 мм.

Технические характеристики

• Форма: прямоугольный угол 90°
• Габариты: 85×50 мм - соответствуют стандартному сечению кабель-каналов
• Материал: поливинилхлорид (ПВХ) - устойчив к коррозии, химически инертен
• Цвет: чисто-белый - совпадает с цветом большинства кабель-каналов Legrand Metra и IEK
• Степень защиты: IP40 - защита от твердых предметов >1 мм, не предназначена для воды
• Тип исполнения: состоит из основания и крышки - собирается в два этапа
• Симметричность: да - можно использовать в любом направлении (вверх/вниз)
• Покрытие: необработанная поверхность - без антистатического или декоративного слоя
• Содержание галогенов: отсутствует - безопасен при возможном возгорании

Совместимость и монтаж

Угол плоский 85х50 мм неизменяемый совместим с кабель-каналами того же сечения (85×50 мм) от брендов Legrand и IEK, включая серию Metra. Монтируется методом защелкивания - не требует инструментов. Крепится к боковым стенкам канала, как на модели с перегородками, так и без них. Для надежного соединения необходимо плотно прижать крышку до щелчка. После фиксации угол не подлежит демонтажу без повреждения.

Безопасность и стандарты

Изделие изготовлено из галоген-free ПВХ, что снижает выделение токсичных веществ при нагреве. Соответствует требованиям безопасности для внутренней электромонтажной проводки в жилых и офисных зонах. Степень защиты IP40 соответствует ГОСТ 14254 - обеспечивает защиту от крупных твердых объектов, но не от влаги. Не рекомендуется для использования во влажных средах или на улице.

Преимущества

• Экономит время - исключает необходимость резки и подгонки профилей
• Сохраняет целостность кабель-канала - не нарушает механическую прочность
• Скрывает следы реза - улучшает внешний вид трассы
• Легко монтируется - защелкивающаяся система без болтов и саморезов
• Поддерживает уровень IP40 - гарантирует защиту от пылевых частиц

Ограничения применения

• Не подходит для кабель-каналов другого сечения - даже небольшая разница в размерах нарушает герметичность
• Не рассчитан на нагрузку - не является несущим элементом
• Не допускает использование в условиях повышенной влажности, на улице или в помещениях с постоянным контактом с водой
• Запрещено применять в местах с температурой выше +60 C - материал теряет форму
• После защелкивания не поддается демонтажу - замена требует снятия всего участка трассы

Примеры использования

• Переход от горизонтального кабель-канала к вертикальному в шкафу управления
• Соединение трасс вдоль стены и потолка в офисе
• Обход препятствий (батарей, труб) внутри помещений
• Сборка распределительных коробок с несколькими входами

Практические советы

• Перед монтажом проверьте, чтобы края кабель-канала были ровными - неровный срез затруднит защелкивание
• Не используйте силу при установке - если угол не фиксируется, возможно, несовместимость с моделью канала
• Для долговечности избегайте частого открывания крышки - она не предназначена для многократного вскрытия
• При использовании с перегородками убедитесь, что они не выходят за границы 85 мм - иначе угол не закроется
• Артикул 638023 - единственный подходящий вариант для кабель-каналов 85×50 мм от Legrand Metra и IEK; другие аналоги могут иметь отличные посадочные размеры
