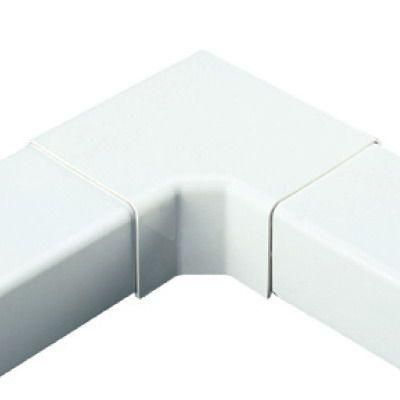

Угол плоский для короба 120х60 мм(розница, 1 шт в пакете) | AIR12064R DKC ДКС

Угол плоский для короба 120х60 мм от DKC (ДКС), артикул air12064r, предназначен для создания вертикальных поворотов в кабельной трассе с использованием коробов того же размера. Продукт из серии Angara сочетает прочность АБС-пластика с удобством монтажа и чистым внешним видом.

Назначение и область применения

Угол плоский для короба 120х60 мм используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный или наоборот. Подходит для систем, где требуется сохранить целостность и эстетичность трассы: офисы, производственные помещения, серверные комнаты, объекты ЖКХ. Устанавливается между двумя прямыми коробами 120х60 мм.

Технические характеристики

• Угол изгиба: 90° - обеспечивает точный поворот без дополнительных элементов
• Материал: АБС-пластик - ударопрочный, термостойкий, долговечный
• Исполнение: формованное - однородная структура без сварных швов
• Цвет: чисто-белый - соответствует цвету основных коробов серии Angara
• Состав: без галогенов - снижает токсичность при нагреве, безопаснее при пожаре
• Покрытие поверхности: необработанное - матовая фактура, не требует дополнительной отделки
• Наличие соединителя: да - внутренний фиксирующий механизм для надёжного соединения с коробом
• Способ установки крышки: встраивание - крышка не съёмная, закрывается совместно с коробом
• Количество крышек: одна - единая крышка для всего угла, не требует отдельной установки
• Симметричность: да - одинаково работает в восходящем и нисходящем направлении
• Монтажная перфорация: есть - отверстия для крепления саморезами или дюбелями
• Защитная пленка: да - предохраняет поверхность от царапин до момента монтажа

Совместимость и монтаж

Угол плоский для короба 120х60 мм совместим исключительно с коробами 120х60 мм из серии Angara и аналогичными по габаритам изделиями других производителей, если они имеют ту же форму и размеры крепёжных выступов. Соединитель внутри угла плотно защёлкивается с бортами короба - достаточно вставить угол в короб и слегка надавить. Крепится к стене через перфорацию с помощью саморезов или анкеров. Монтаж возможен как на вертикальных, так и на потолочных поверхностях. Не требует специальных инструментов - достаточно отвёртки и ножниц для резки кабелей.

Безопасность и стандарты

Материал АБС-пластик без галогенов соответствует требованиям экологической безопасности при возгорании - не выделяет хлора и других токсичных веществ. Не содержит свинца и других запрещённых компонентов. Соответствует общим нормам для электроустановочного оборудования в условиях сухих помещений. Не сертифицирован для работы во взрывоопасных зонах или под открытым небом.

Преимущества

• Одинаковое применение в восходящем и нисходящем направлении - экономит запас деталей
• Встроенная система соединения - минимизирует риск расхождения при нагрузках
• Закрытая крышка - не нуждается в самостоятельном монтаже, снижает время сборки
• Перфорация позволяет жестко закрепить угол даже на гладких поверхностях
• Защитная плёнка сохраняет внешний вид до окончательной установки
• Белый цвет легко комбинируется с другими элементами системы и маскирует пыль

Ограничения применения

• Не предназначена для открытых площадок - материал не рассчитан на постоянное воздействие УФ-излучения и осадков
• Не рекомендуется использовать в местах с температурой выше +50 C длительное время
• Подходит только для кабелей с суммарным сечением, не превышающим допустимую вместимость короба 120х60 мм
• Не совместим с коробами другого профиля (например, круглые или прямоугольные с другими размерами)
• Не следует применять в качестве опоры для тяжёлых кабельных bundles - только для защиты и направления

Примеры использования

• Переход кабельной трассы с потолка на стену в офисе
• Обход инженерных коммуникаций в техническом коридоре производства
• Создание вертикального канала для силовых кабелей в серверной
• Решение проблем с изменением высоты монтажа в многоуровневых панелях управления

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднять прилегание к поверхности
• Проверьте соответствие размеров короба: 120х60 мм - любое отклонение вызовет щели и плохую фиксацию
• При креплении используйте дюбели подходящего типа для материала стены (бетон, кирпич, ГКЛ)
• Не перегружайте короб после установки угла - он не усиливает несущую способность всей системы
• Если трасса проходит рядом с источниками тепла, проверьте температуру окружающей среды - АБС пластик начинает деформироваться при +80 C
• Этот угол - часть серии Angara; для унификации системы лучше использовать все элементы одной серии
