Угол плоский д/к-к 32*12.5 переменный DLPlus | 030253 Legrand

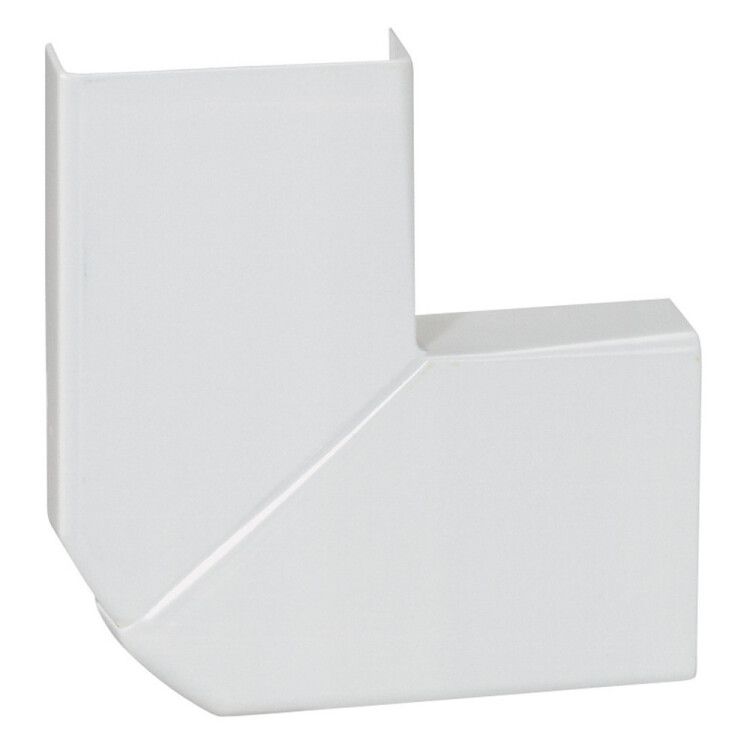

Угол плоский Г-образный для кабель-канала 32х12.5 от Legrand (артикулы 30253 и 030253) предназначен для создания внутренних угловых соединений в системах кабель-каналов того же размера. Он обеспечивает аккуратную прокладку проводов в углах стен и перегородок, сохраняя целостность защиты кабелей.

Назначение и область применения

Этот угол используется для перехода между двумя участками кабель-канала под прямым углом. Подходит для монтажа внутри помещений: офисов, жилых домов, производственных площадок. Применяется там, где требуется организовать скрытую или открытую прокладку слаботочных и силовых кабелей с использованием кабель-каналов 32×12,5 мм.

Технические характеристики

• Тип: Г-образный угол, формованный из пластика
• Размеры: высота 32 мм, глубина 12,5 мм — точно соответствует кабель-каналу 32×12,5 мм
• Угол изгиба: 90 градусов
• Материал: пластик без галогенов — при горении не выделяет токсичных газов
• Цвет: белый
• Покрытие: необработанная поверхность — матовая, без лака или шелушения
• Тип крепления: защелка — фиксируется на каналах без инструментов

Совместимость и монтаж

Угол совместим исключительно с кабель-каналами Legrand DLP серии размером 32×12,5 мм. Крепится путём плотного вставления в торец двух смежных каналов до щелчка защелки. Монтаж выполняется после укладки кабелей — угол надевается сверху, как крышка. Не требует саморезов, клея или пайки. Убедитесь, что кабели не перегружены — максимальная заполненность канала должна соблюдаться согласно нормам ПУЭ.

Безопасность и стандарты

Материал выполнен без галогенов, что снижает риск образования ядовитых паров при возгорании. Соответствует требованиям безопасности для внутреннего электромонтажа в помещениях с повышенными требованиями к экологической чистоте. Сертифицирован для использования в соответствии с российскими стандартами на электроустановки.

Преимущества

• Легко монтируется — защелка позволяет установить угол за секунды без инструментов
• Точное соответствие размерам канала — не образуются зазоры, кабели не выпадают
• Стойкая форма — не деформируется при температуре от –10°C до +40°C
• Экологически безопасный материал — подходит для школ, больниц, детских учреждений

Ограничения применения

• Не предназначена для наружной установки — не имеет защиты от UV-излучения и осадков
• Не рекомендуется использовать в местах с механическими нагрузками — например, в проходах с частым движением тележек
• Не совместим с другими сериями кабель-каналов, даже если размер совпадает — защелки могут не сработать
• Не подходит для кабелей с внешним диаметром более 8–9 мм — возможна трудная сборка

Примеры использования

• Обустройство проводки в офисном помещении: переход от вертикального канала к горизонтальному вдоль потолка
• Прокладка сети Ethernet и питания для видеокамер в коридорах многоквартирного дома
• Монтаж системы управления освещением в учебных классах
• Сборка распределительных коробок с выводом кабелей под углом

Практические советы

• Перед установкой проверьте, чтобы кабели свободно входили в канал — переуплотнённые кабели затруднят закрывание угла
• Если угол не фиксируется — убедитесь, что он полностью вставлен до щелчка; возможно, есть дефект защелки
• Для удобства монтажа используйте один угол на каждый поворот — не пытайтесь согнуть канал руками
• Храните в сухом месте при комнатной температуре — перепады влажности могут вызвать легкую деформацию
• Артикулы 30253 и 030253 — это один и тот же продукт; различие лишь в номере в базах поставщиков
