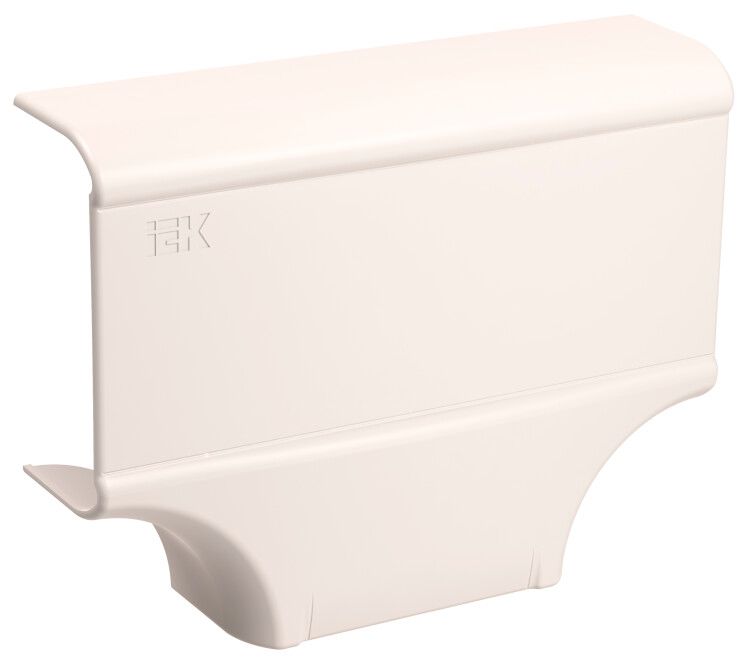

Угол Т-образный для кабель-канала 80х40 Праймер | CKK-40D-T-080-040-K01 IEK

Угол Т-образный для кабель-канала 80х40 от IEK (ИЭК), артикул ckk-40d-t-080-040-k01, предназначен для плавного и аккуратного перехода между основным и ответвляющимся кабель-каналом в системах электромонтажа. Выполнен из прочного PVC, совместим с кабель-каналами серии PRIMER.

Назначение и область применения

Угол Т-образный для кабель-канала 80х40 используется для создания T-образных соединений в кабельных трассах - когда один канал ответвляется перпендикулярно от другого. Применяется в электромонтажных работах внутри помещений: офисах, жилых домах, производственных помещениях, где требуется уложить силовые или слаботочные кабели с сохранением эстетики и доступа к проводам.

Технические характеристики

• Габариты: 80 мм (ширина) × 40 мм (высота) - соответствует стандартному кабель-каналу 80×40
• Материал: поливинилхлорид (PVC) - устойчив к механическим нагрузкам, не горюч, не проводит ток
• Цвет: чисто-белый - сочетается с другими элементами серии PRIMER
• Тип изделия: Т-переход - обеспечивает соединение под углом 90°
• Конструкция: состоит из основания и крышки - позволяет легко открывать и закрывать канал
• Способ фиксации крышки: перекрывающее наложение - надёжно удерживается без дополнительных креплений
• Симметричность: да - можно использовать в любом направлении ответвления
• Наличие соединителя: да - внутренние выступы обеспечивают плотную стыковку с прямыми участками канала
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол Т-образный для кабель-канала 80х40 совместим исключительно с кабель-каналами того же размера (80×40) и серии PRIMER. Устанавливается путём вставки основания в торец основного канала и последующего защёлкивания ответвляющегося участка. Крышка накладывается сверху и фиксируется за счёт перекрывающегося края - не требует саморезов или клея. Для герметичности и точной посадки рекомендуется предварительно проверить внутренний профиль канала на соответствие.

Преимущества

• Стандартная форма и размер - гарантирует совместимость с продукцией IEK серии PRIMER
• Легкий вес и простой монтаж - снижают время установки
• Запатентованная система перекрывающейся крышки - исключает её случайное смещение
• Высокая химическая стойкость PVC - не деформируется при воздействии бытовых моющих средств
• Симметричная конструкция - позволяет монтировать ответвление в любую сторону без замены детали

Ограничения применения

• Не предназначена для открытого монтажа на улице - PVC теряет прочность при длительном UV-воздействии
• Не подходит для высоких температур выше +50 C - возможна деформация
• Не применяется в местах с постоянными ударными нагрузками - например, рядом с движущимися механизмами
• Не совместим с кабель-каналами других серий или производителей, даже при совпадении габаритов - из-за различий в профилях

Примеры использования

• Подключение распределительной коробки к основному кабель-каналу в коридоре квартиры
• Отвод питания к светильнику от потолочного кабель-канала
• Обход препятствия (например, балки) через ответвление в стене
• Сборка многоуровневой системы кабель-каналов в серверной комнате

Практические советы

• Перед монтажом убедитесь, что внутренняя ширина основного канала точно равна 80 мм - допуск +-1 мм допустим, больше - соединение будет неплотным
• При прокладке большого количества проводов в ответвлении используйте угол только там, где суммарный диаметр кабелей не превышает 70% от внутреннего объёма канала
• Не затягивайте крышку слишком сильно - это может повредить защёлки
• Для удобства сборки сначала уложите кабели в основной канал, затем вставьте угол, после этого - в ответвление
• Если нужен более прочный вариант - рассмотрите металлические аналоги, но учтите, что они дороже и требуют заземления
