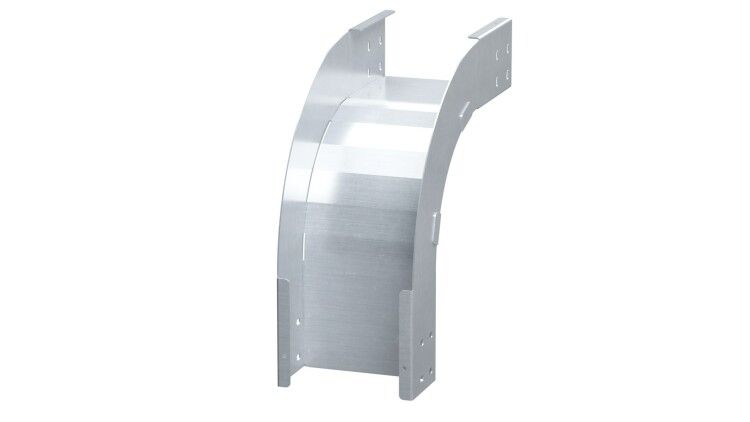

Угол вертикальный внешний 90 градусов 100х100, 2,0 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SOH1010KHDZ ДКС

Угол вертикальный внешний 90 градусов 100х100 мм, толщина 2,0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент кабельной трассы для организации вертикального поворота лотков серии S5 Combitech. Бренд DKC предлагает этот продукт как часть готовой системы, где все компоненты совместимы между собой. Артикул soh1010khdz гарантирует точную замену оригинального элемента.

Назначение и область применения

Этот угол предназначен для изменения направления кабельной трассы на 90 градусов в вертикальной плоскости. Он используется там, где необходимо перейти от горизонтального участка лотка к вертикальному, например, при проходе через этажи, потолочные перекрытия или при выводе кабелей вниз к оборудованию. Применяется исключительно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 100 мм. Подходит для промышленных объектов, АЗС, заводских цехов, распределительных пунктов и других мест с жесткими требованиями к защите проводов.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 90°
• Размеры: 100 × 100 мм (высота и ширина)
• Толщина стенки: 2,0 мм
• Материал: Оцинкованная сталь
• Покрытие: Горячий цинк - защита от коррозии, долговечная износостойкость
• Цвет: Серый
• Огнестойкость: Да - соответствует нормам пожарной безопасности для кабельных систем
• Широкодиапазонное исполнение: Да - позволяет использовать в условиях с колебаниями температур и влажности

Совместимость и монтаж

Угол совместим только с лотками серии S5 Combitech. Нельзя использовать с другими сериями или брендами, даже при совпадении размеров - различаются формы креплений и зазоры. Комплектация включает соединительные пластины и крепежные элементы, что исключает необходимость докупать фурнитуру. Монтаж выполняется путем плотного стыкования с торцом лотка и фиксацией болтами через предварительно подготовленные отверстия. Соединительные пластины обеспечивают механическую прочность и электрическую целостность всей трассы. Для правильной сборки проверьте соответствие толщины стенки лотка (должна быть 2,0 мм) и наличия фланцевых выступов.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не распространяет горение и сохраняет форму при воздействии открытого огня. Покрытие горячим цинком снижает риск возникновения электрохимической коррозии, особенно в помещениях с повышенной влажностью. Производитель DKC соблюдает внутренние стандарты качества, согласованные с ГОСТ Р 50571 и IEC 61439 для кабельных систем.

Преимущества

• Горячее цинкование обеспечивает защиту на десятки лет без обслуживания
• Встроенные крепеж и пластины экономят время монтажа и минимизируют ошибки
• Огнестойкость позволяет применять в зонах с повышенными требованиями к пожаробезопасности
• Стандартные размеры 100×100 мм полностью соответствуют лоткам S5 Combitech - нет необходимости подгонки
• Серый цвет не требует окраски после установки

Ограничения применения

• Не предназначена для использования вне системы S5 Combitech - несовместима с аналогами других производителей
• Не рекомендуется для монтажа в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинк может разрушаться
• Не следует применять в качестве опоры для тяжелого оборудования - нагрузка должна передаваться только через лоток
• Не допускается использование в условиях частого механического удара - угол не является ударопрочным элементом

Примеры использования

• Переход с горизонтального лотка на вертикальный в многэтажном офисном здании
• Подключение кабелей от распределительного щита к нижнему уровню станка
• Обход трубопровода или вентиляционного канала в промышленном цехе
• Формирование вертикального стояка для силовой сети в серверной комнате

Практические советы

• Перед монтажом проверьте, чтобы лоток имел точно такие же размеры: 100 мм в высоту и 100 мм в ширину. Отклонение даже на 1–2 мм может нарушить герметичность соединения.
• При использовании в сыром помещении дополнительно смажьте места стыков антикоррозийной смазкой - продлит срок службы.
• Не затягивайте крепеж слишком сильно - это может деформировать тонкий металл (2 мм) и нарушить контакт.
• Артикул soh1010khdz всегда указывайте при заказе запчастей - другие модели схожего вида могут отличаться по форме креплений.
• Если требуется несколько таких углов подряд - используйте только один тип крепежа из комплекта, чтобы избежать рассогласования усилий.
