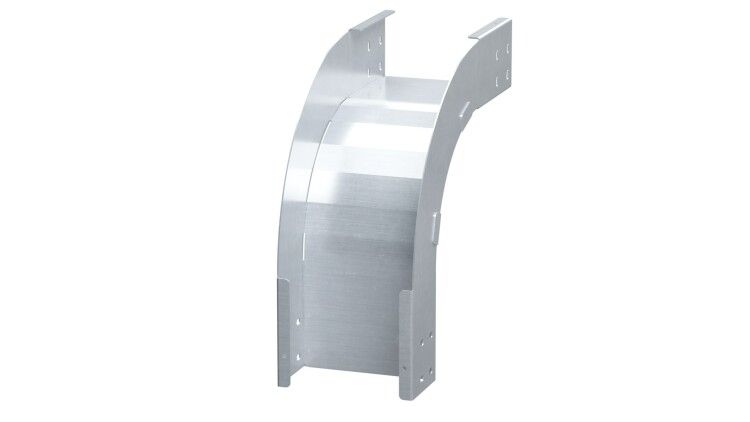

Угол вертикальный внешний 90 градусов 50х100, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SON510KHDZ ДКС

Угол вертикальный внешний 90 градусов 50х100, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это готовое решение для изменения направления кабельной трассы в вертикальной плоскости. Продукт совместим с лотками серии S5 Combitech и поставляется с полным комплектом крепежа, что ускоряет монтаж и исключает поиск дополнительных элементов.

Назначение и область применения

Угол предназначен для создания поворотов на 90° в вертикальной плоскости при прокладке кабельных трасс. Он используется там, где необходимо изменить направление лотка - например, при переходе с горизонтального участка на вертикальную шахту или между этажами. Подходит для систем управления, автоматизации, энергетики и промышленного оборудования. Особенно эффективен при работе с лотками серии S5 Combitech.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 90°
• Материал: Оцинкованная сталь
• Толщина стенки: 1,2 мм
• Высота борта: 50 мм
• Ширина основания: 100 мм
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях покрытия
• Исполнение изгиба: Плавный - снижает риск повреждения кабеля при протяжке
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям пожарной безопасности при использовании в кабельных системах

Совместимость и монтаж

Угол вертикальный внешний 90 градусов 50х100, 1.2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC рассчитан исключительно на использование с лотками серии S5 Combitech с высотой борта 50 мм и шириной основания 100 мм. Несовместим с другими сериями лотков, даже если их размеры кажутся одинаковыми - отличаются формы фланцев и система крепления.

Комплектация включает соединительные пластины и болты с гайками - всё необходимое для сборки без доп purchases. Монтаж выполняется путём совмещения фланцев угла с фланцами лотка и затяжки крепежа до упора. Не требует сварки или специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: имеет заявленную огнестойкость, что позволяет использовать его в помещениях с повышенными нормами защиты. Покрытие горячим цинком обеспечивает долговечность в агрессивных средах - в том числе во влажных и химически активных условиях.

Преимущества

• Полный комплект крепежа и пластин - экономит время на подготовку к монтажу
• Плавный изгиб - минимизирует трение при протяжке кабелей, снижает риск повреждения изоляции
• Горячее цинкование - гарантирует защиту от коррозии на срок более 25 лет даже при частичном повреждении покрытия
• Стандартные размеры - точное соответствие лоткам S5 Combitech, исключает зазоры и перекосы
• Огнестойкость - позволяет применять в объектах с жёсткими требованиями к пожарной безопасности

Ограничения применения

• Не предназначена для использования вне системы S5 Combitech - другие лотки имеют другую форму крепления и не обеспечивают герметичности
• Не рекомендуется для установки в местах постоянного воздействия открытого пламени или температур выше +80C
• Подходит только для внутренних помещений и закрытых каналов - не является водо- и ударостойким решением для улицы
• Не следует использовать в качестве опоры для тяжёлых нагрузок - только как направляющий элемент трассы

Примеры использования

• Переход с горизонтальной трассы на вертикальную шахту в офисном здании
• Обход колонн или трубопроводов в производственных цехах
• Прокладка силовых кабелей в распределительных щитовых на нескольких уровнях
• Системы автоматизации на заводах с лотками S5 Combitech

Практические советы

• Перед монтажом проверьте, чтобы высота борта лотка точно была 50 мм - даже +-2 мм может вызвать неплотное соединение
• Затягивайте крепёж равномерно, чередуя болты - так предотвращается деформация профиля
• При протяжке большого числа кабелей используйте смазку для кабелей - плавный изгиб снижает трение, но не исключает его полностью
• Не комбинируйте этот угол с продукцией других брендов - даже если они выглядят аналогично, различия в форме фланца могут привести к потере прочности соединения
• Храните в сухом месте - хотя покрытие оцинкованное, длительное воздействие влаги может вызвать белый налёт (не влияет на функциональность, но эстетика ухудшается)
