Угол вертикальный внешний 90 градусов с крышкой Стандарт 100х80 | PR16.0543 Промрукав Строитель

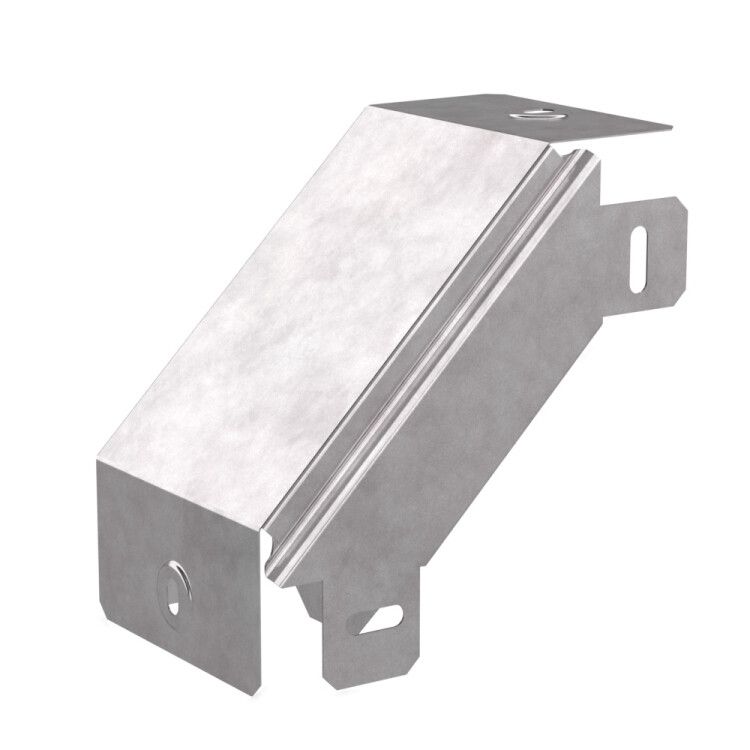

Угол вертикальный внешний 90 градусов с крышкой Стандарт 100х80 Промрукав - это элемент системы кабельных лотков Промрукав, предназначенный для организации вертикального перехода трассы с горизонтального участка на вертикальный спуск. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и механическим нагрузкам, подходит для промышленных объектов с высокими требованиями к надежности.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой Стандарт 100х80 Промрукав используется для изменения направления кабельной трассы на 90° вниз - например, при переходе с горизонтального лотка на вертикальную шахту или этажный стояк. Подходит для установки как с перфорированными, так и с глухими лотками серии «Стандарт». Применяется в промышленных зонах, на заводах, в распределительных щитовых, на элеваторах и других объектах, где требуется защищенная и организованная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Форма: внешний угол 90°, направленный вертикально вниз
• Габариты: ширина 100 мм, высота 80 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает плавный проход кабелей без повреждений изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм - усиленное исполнение для повышенной жесткости
• Покрытие: цинк толщиной 19–23 мкм - антикоррозийная защита в агрессивных средах
• Наличие крышки: да - позволяет закрывать кабельную трассу полностью, предотвращая попадание пыли и влаги
• Цвет: серый
• Огнестойкость: соответствует требованиям к материалам, применяемым в системах кабельной прокладки в условиях возможного воздействия открытого пламени
• Исполнение: без соединительного разъема - требует фиксации болтами или сваркой к смежным элементам

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 100х80 Промрукав совместим исключительно с лотками серии «Стандарт» того же производителя. Для монтажа необходимо:

• Закрепить угол к горизонтальному и вертикальному лоткам с помощью саморезов или болтов через предварительно просверленные отверстия
• Установить крышку после прокладки кабелей - она фиксируется на защелках или болтах, в зависимости от модели лотка
• Не использовать с другими сериями (например, «Эконом» или «Профи») - габариты и система крепления отличаются

При сборке убедитесь, что внутренний радиус 75 мм не препятствует прокладке кабелей с минимальными допустимыми радиусами изгиба - особенно для многожильных и оптоволоконных проводов.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих нормам безопасности для промышленных кабельных систем. Огнестойкость обеспечивается за счет использования негорючего металла и отсутствия пластиковых компонентов. Цинковое покрытие по методу Сендзимира гарантирует долговечность даже в помещениях с повышенной влажностью. Соответствует ГОСТ Р 50571.5.52 и рекомендациям МЭК 61537 для кабельных лотков.

Преимущества

• Усиленное исполнение (толщина 0,7 мм) снижает риск деформации при нагрузке
• Полная герметичность благодаря крышке - защищает кабели от пыли, влаги и механических повреждений
• Оцинковка по методу Сендзимира обеспечивает равномерное и прочное покрытие - срок службы выше, чем у обычного цинкования
• Серый цвет не выгорает на свету и хорошо сочетается с большинством типов лотков
• Поддерживает быстрый доступ к кабелям - крышку можно демонтировать без снятия всего угла

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - хотя оцинковка устойчива, длительное воздействие осадков и солнца может сократить срок службы
• Не подходит для кабелей с минимальным радиусом изгиба менее 75 мм - например, некоторые одножильные силовые кабели с большим сечением
• Требует точного подбора по ширине лотка - 100×80 мм - несовместим с лотками другого формата
• Отсутствие соединительного разъема увеличивает время монтажа - необходимы дополнительные крепежные элементы

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Спуск кабелей от распределительного щита на второй этаж через технологический канал
• Обустройство трассы в серверной комнате с плотной укладкой кабелей и необходимостью полной герметизации
• Прокладка сигнальных и питательных линий в пищевой промышленности - оцинкованная поверхность легко моется

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (75 мм) минимальному радиусу изгиба ваших кабелей - особенно для медных многожильных проводов и оптоволокна
• При использовании в местах с частыми вибрациями (станки, насосы) дополнительно затяните крепеж и используйте антивибрационные прокладки
• Не применяйте этот угол как самостоятельный элемент - он всегда должен быть частью целой системы лотков Промрукав серии «Стандарт»
• При необходимости замены крышки - заказывайте оригинальные запчасти, чтобы сохранить степень защиты IP54+
• Для больших объемов кабелей рассчитывайте свободное пространство внутри угла - не заполняйте более 60% площади сечения
