Угол вертикальный внешний 90 градусов с крышкой Стандарт 300х80 | PR16.0453 Промрукав Строитель

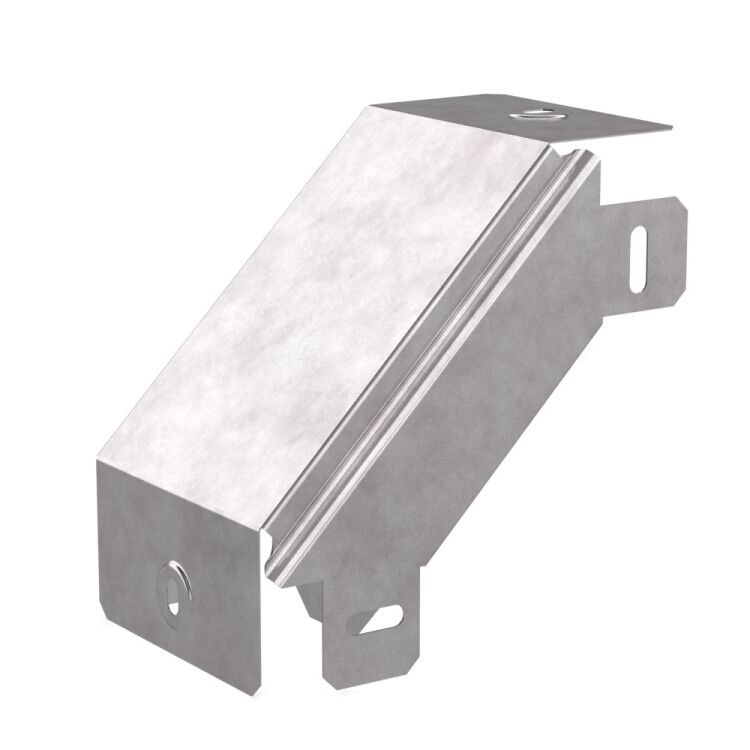

Угол вертикальный внешний 90 градусов с крышкой Стандарт 300х80 Промрукав - это прочный металлический элемент для изменения направления кабельной трассы на 90°, предназначенный для установки в перфорированных и глухих лотках. Изделие выполнено из оцинкованной стали с усиленным исполнением, имеет герметичную крышку и рассчитано на работу в условиях повышенной влажности и широкого температурного диапазона. Артикул pr16.0453 соответствует серии Промрукав.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой Стандарт 300х80 Промрукав используется для перехода кабельных трасс с горизонтального участка на вертикальный, либо наоборот. Подходит для монтажа в системах с перфорированными и глухими лотками. Обеспечивает защищённый проход кабелей через углы, предотвращает механические повреждения и попадание пыли и влаги внутрь трассы благодаря наличию крышки.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Размеры: ширина 300 мм, высота 80 мм
• Внутренний радиус: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: горячий цинк по технологии Сендзимира - равномерное, долговечное антикоррозийное покрытие толщиной 10–22 мкм
• Крышка: есть, фиксируется без инструментов, позволяет легко проводить осмотр и обслуживание
• Усиленное исполнение: да - увеличенная жёсткость конструкции для нагрузок при монтаже и эксплуатации
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при воздействии открытого пламени
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию в помещениях и под навесом при температуре от –80 C до +150 C
• Исполнение: без соединительного разъёма - требует крепления к лоткам болтовым соединением или сваркой

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 300х80 Промрукав совместим с лотками того же бренда и аналогичными размерами (шириной 300 мм, высотой 80 мм). Для монтажа требуется закрепление к основному лотку с помощью саморезов, болтов или сварки - в зависимости от типа лотка. Крышка устанавливается после прокладки кабелей и фиксируется защёлками. Соединительные разъёмы в комплект не входят - необходимо использовать стандартные крепёжные элементы, подходящие к вашей системе лотков.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в промышленных зонах. Материал не распространяет горение, выдерживает экстремальные температуры. Защитное цинковое покрытие соответствует ГОСТ 14918 и ISO 1461, обеспечивая долговечность даже в агрессивных средах. Климатическое исполнение УХЛ2 гарантирует надёжную работу в условиях повышенной влажности и перепадов температур.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению и толщине стенки 0,8 мм
• Защита от коррозии - горячее цинкование значительно продлевает срок службы по сравнению с холодным цинком
• Наличие крышки снижает риск повреждения кабелей и исключает доступ пыли/влаги
• Огнестойкость делает продукт пригодным для использования в объектах с повышенными требованиями к пожарной безопасности
• Работает в широком диапазоне температур - от крайне низких до высоких, что расширяет возможности применения

Ограничения применения

• Не предназначен для прямого погружения в воду - IP-класс защиты не указан, поэтому не рекомендуется для открытых площадок без навеса
• Отсутствие соединительного разъёма требует дополнительных крепёжных решений - нельзя просто “вставить” в лоток, нужна фиксация
• Подходит только для лотков шириной 300 мм - несовместим с более узкими или широкими системами
• Не применяется в системах с частым демонтажем - крышка не предназначена для быстрого снятия и установки

Примеры использования

• Переход кабельной трассы с этажа на этаж в промышленном здании
• Спуск кабелей от потолочного лотка к оборудованию на полу (станки, конвейеры, насосы)
• Обход колонн и других препятствий в цехах с плотной коммуникационной сетью
• Монтаж в подвесных технологических коробах на заводах, в энергообъектах, на транспорте

Практические советы

• При выборе угла проверьте соответствие ширины 300 мм и высоты 80 мм вашему лотку - несоответствие вызовет щели и потерю защиты
• Используйте антивибрационные прокладки между углом и лотком, если система работает в условиях вибраций (например, на станках)
• После монтажа обязательно закройте крышку - даже небольшой зазор может привести к накоплению пыли и влаги внутри
• Для длительной эксплуатации в агрессивных средах (цеха с химическими выбросами) регулярно проверяйте состояние цинкового слоя - при появлении белого налёта (белой ржавчины) замените элемент
• Угол вертикальный внешний 90 градусов с крышкой Стандарт 300х80 Промрукав - оптимальный выбор там, где важны прочность, огнестойкость и долговечность, а не частый доступ к кабелям
