Угол вертикальный внешн. 90град. 100х100 с крышкой стандарт HDZ Промрукав PR16.1594 Строитель

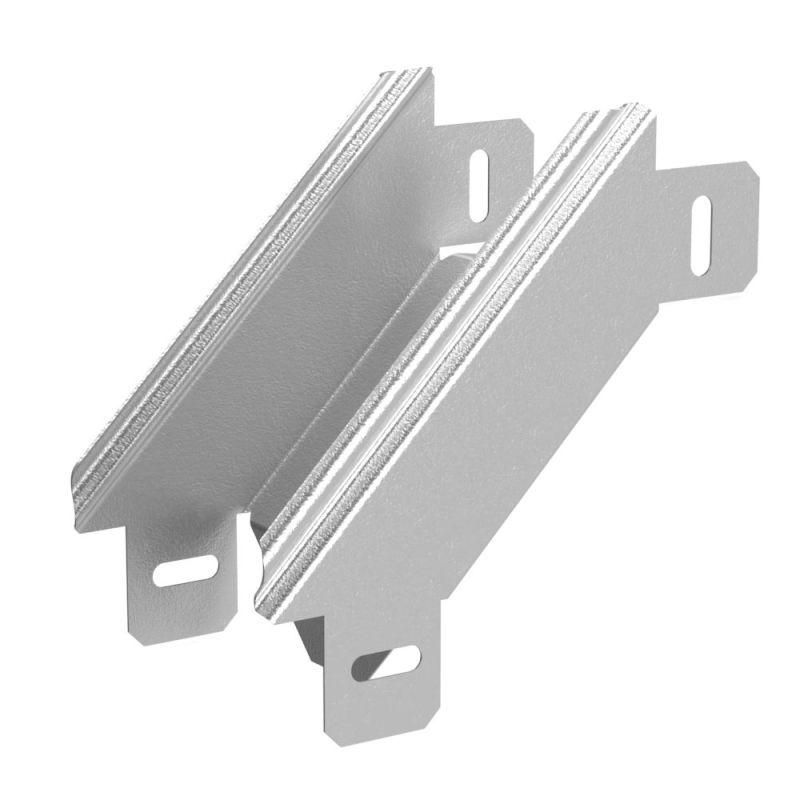

Угол вертикальный внешний 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 100х50 Промрукав - это элемент системы кабельной трассы, предназначенный для изменения направления кабельных путей на 90° в вертикальной плоскости. Изделие выполнено из оцинкованной стали с защитным слоем горячего цинка, что обеспечивает долговечность даже в агрессивных условиях. Артикул pr16.1594 подходит для работы с лотками серии «Стандарт» как в помещениях, так и на открытых площадках.

Назначение и область применения

Угол вертикальный внешний 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 100х50 Промрукав используется для перехода кабельной трассы с горизонтального участка на вертикальный - например, при спуске кабелей с этажа на этаж, через перекрытия или вниз к оборудованию. Подходит для глухих и перфорированных лотков серии «Стандарт». Применяется в промышленных объектах, энергетике, транспорте, на заводах и в логистических комплексах. Может использоваться как внутри зданий, так и на улице благодаря защите от коррозии.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Размеры: 100 мм (ширина) × 50 мм (высота)
• Внутренний радиус: 75 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Толщина стенки: 0,7 мм - достаточна для механической прочности при нагрузке до 80 кг/м²
• Покрытие: Горячий цинк (HDZ) по ГОСТ 9.307 - антикоррозийная защита, устойчивость к влаге и химическим воздействиям
• Цвет: Серый
• Исполнение: Без соединительного разъема - требует самостоятельного крепления к лоткам
• Поддержка длинных трасс: Да - совместим с системами, где требуется жесткая фиксация на значительном протяжении
• Огнестойкость: Да - не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Угол вертикальный внешний 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 100х50 Промрукав совместим исключительно с лотками серии «Стандарт» того же размера (100×50 мм). Для установки необходимо закрепить его болтами или саморезами к торцам горизонтальных и вертикальных лотков. Соединение выполняется встык - без специальных замков или фланцев. Крышка не входит в комплект и должна быть установлена отдельно. Монтаж допускается на металлические опоры, стены или потолочные кронштейны. Рекомендуется использовать антивибрационные прокладки при установке на вибрирующих конструкциях.

Безопасность и стандарты

• Защита от коррозии: По ГОСТ 9.307 - класс защиты HDZ (горячий цинк)
• Огнестойкость: Соответствует нормам пожарной безопасности для промышленных кабельных трасс
• Электробезопасность: Элемент не проводит ток, но должен быть надежно заземлен при сборке всей системы

Преимущества

• Высокая устойчивость к внешним факторам: Цинковое покрытие предотвращает ржавчину даже при постоянной влажности
• Простота интеграции: Легко встраивается в существующую систему лотков серии «Стандарт»
• Долгий срок службы: Благодаря толщине материала и качественному цинкованию - до 25 лет в промышленной среде
• Не требует обслуживания: После монтажа не нуждается в регулярной окраске или ремонте
• Поддержка тяжелых кабельных трасс: Конструкция выдерживает равномерную нагрузку без деформаций

Ограничения применения

• Не подходит для лотков других серий - отличаются размерами и формой крепления
• Не имеет встроенной крышки - её нужно монтировать отдельно, иначе кабели будут открыты
• Запрещено применять в местах с постоянным контактом с открытым огнем или высокими температурами выше +100C
• Не рекомендован для использования в агрессивных химических средах (например, кислотные пары, щелочи) - хотя цинк устойчив, длительный контакт снижает срок службы
• Требует точного соблюдения внутреннего радиуса 75 мм - нельзя сгибать кабели с меньшим радиусом изгиба

Примеры использования

• Переход кабелей от технологического этажа к подвалу в заводском корпусе
• Спуск силовых кабелей от распределительного шкафа на уровень пола
• Обход колонн и балок в промышленных залах с плотной трассировкой
• Прокладка кабелей в наружных кабельных каналах на терминалах и складах
• Системы автоматизации на конвейерах с вертикальными перемещениями оборудования

Практические советы

• При монтаже проверьте соответствие размеров: Ширина 100 мм и высота 50 мм должны точно совпадать с лотком - иначе возникнет зазор или давление на кабели
• Используйте только болты M6–M8 для крепления - более крупные могут повредить стенки, мелкие - не выдержат нагрузку
• Если трасса проходит через вибрационные зоны, установите демпферные прокладки между углом и конструкцией
• Не забудьте смонтировать крышку после установки угла - она защищает кабели от пыли, воды и механических повреждений
• При работе на улице - дополнительно герметизируйте места стыков силиконовым составом, если есть риск попадания осадков
• Проверяйте целостность цинкового покрытия перед установкой - царапины можно обработать антикоррозийным спреем
