Угол вертикальный внешний 90 градусов Стандарт HDZ 50х50 | PR16.1611 Промрукав Строитель

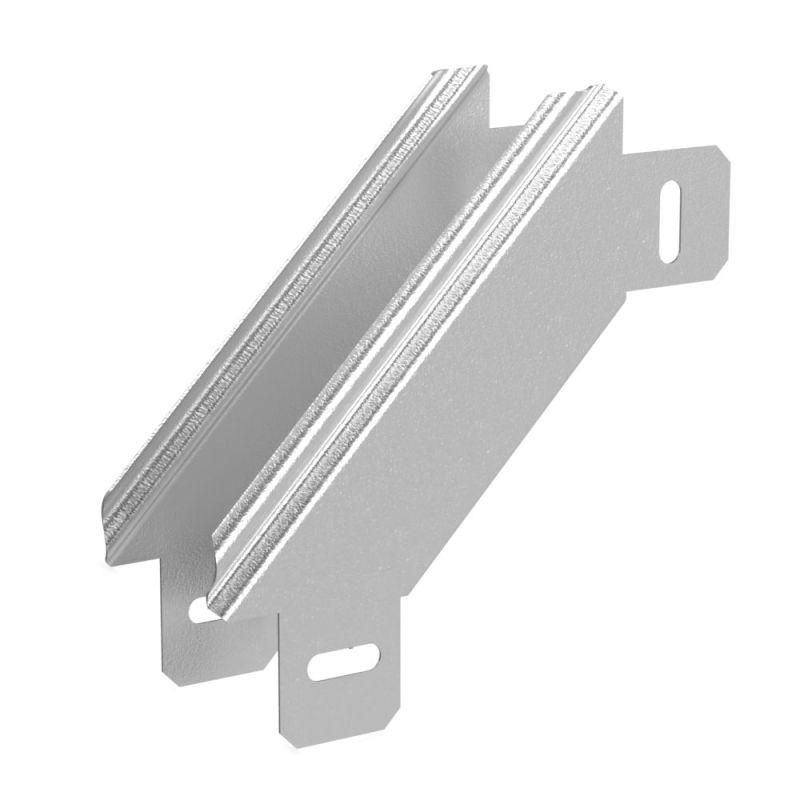

Угол вертикальный внешний 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 50x50 Промрукав - это элемент системы кабельной проводки, предназначенный для изменения направления трассы на 90° в вертикальной плоскости. Изделие из оцинкованной стали с горячим цинкованием обеспечивает долговечность даже в агрессивных условиях, а совместимость с лотками серии «Стандарт» делает его универсальным решением для промышленных объектов. Артикул pr16.1611 соответствует требованиям к надежному монтажу в сложных средах.

Назначение и область применения

Угол вертикальный внешний 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 50x50 Промрукав используется для перехода кабельных трасс с горизонтального участка на вертикальный - например, при спуске кабелей с этажа на этаж, через перекрытия или вниз к оборудованию. Подходит для установки как с глухими, так и с перфорированными лотками серии «Стандарт». Применяется в помещениях и на открытых площадках: на заводах, в энергообъектах, транспортных терминалах, логистических комплексах.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 90°
• Размеры прохода: 50×50 мм (высота × ширина)
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Толщина стенки: 0,7 мм - достаточна для механической прочности при нагрузке от кабелей
• Покрытие: Горячий цинк (HDZ) - по ГОСТ 9.307, защищает от коррозии в атмосферных условиях
• Цвет: Серый
• Исполнение: Без соединительного разъема - требует самостоятельного крепления к лоткам
• Огнестойкость: Да - материал не поддерживает горение, сохраняет целостность при температурном воздействии
• Поддержка длинных трасс: Да - конструкция рассчитана на использование в системах с большими расстояниями между опорами

Совместимость и монтаж

Угол вертикальный внешний 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 50x50 Промрукав совместим исключительно с лотками серии «Стандарт» того же размера (50×50 мм). Для сборки требуется фиксация болтами или заклепками к торцам горизонтальных и вертикальных лотков. Соединение выполняется вручную - специальные зажимы или замки в комплект не входят. Крышку для защиты кабелей необходимо приобретать отдельно.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ 9.307 для горячего цинкования, что гарантирует антикоррозийную защиту. Материал не распространяет горение, соответствует нормам пожарной безопасности для промышленных объектов. Конструкция не содержит острых кромок, снижает риск травматизма при монтаже.

Преимущества

• Горячее цинкование обеспечивает срок службы до 25 лет даже во влажной и агрессивной среде
• Внутренний радиус 75 мм предотвращает перегибы кабелей, особенно важен для силовых и чувствительных линий
• Огнестойкость позволяет использовать в местах с повышенными требованиями к пожарной безопасности
• Усиленная конструкция поддерживает длительные трассы без деформаций
• Серый цвет не выгорает на солнце и хорошо сочетается с другими элементами системы

Ограничения применения

• Не подходит для лотков других серий или размеров - несовместим с 40×40, 80×80 и аналогичными
• Отсутствие встроенного крепежа требует наличия болтов/заклепок и инструментов для сборки
• Не является герметичным элементом - не рекомендован для применений, где нужна защита от брызг воды или пыли высокой степени (не IP65/IP67)
• Не предназначен для использования в качестве несущей конструкции - не выдерживает вес оборудования

Примеры использования

• Переход кабелей от потолочного лотка к полу в цеху с технологическим оборудованием
• Спуск трассы от распределительного щита на втором этаже к нижнему уровню
• Обход колонн или трубопроводов в промышленных зонах с ограниченным пространством
• Монтаж наружных кабельных трасс на эстакадах и в зонах с перепадами высот

Практические советы

• Проверьте внутренние размеры лотков перед заказом - точный размер 50×50 мм обязателен для плотного соединения
• При использовании на открытом воздухе убедитесь, что все стыки герметизированы дополнительно, если есть риск попадания осадков
• Для длинных вертикальных трасс используйте дополнительные кронштейны каждые 1–1,5 метра - угол сам по себе не воспринимает нагрузку
• Не применяйте этот угол как часть горизонтальной трассы - он предназначен только для вертикального поворота
• Запасайтесь крепежом заранее: для 50×50 мм обычно используют M6 болты или заклепки 4,8 мм
