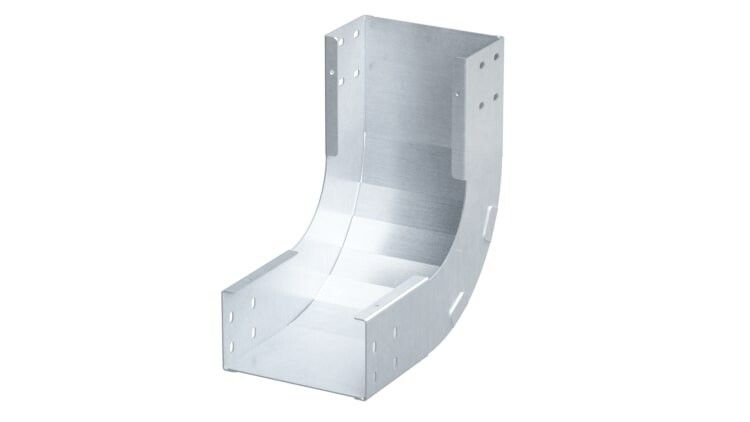

Угол вертикальный внутренний 90 градусов 50х100, 1,2 мм, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SIN510K ДКС

Угол вертикальный внутренний 90 градусов 50х100 от DKC - это элемент системы S5 Combitech, предназначенный для изменения направления кабельной трассы внутри здания под прямым углом. Комплексная комплектация с крепежом и соединительными пластинами позволяет быстро собрать прочную и герметичную систему проводки. Артикул sin510k соответствует требованиям промышленного монтажа.

Назначение и область применения

Этот угол используется для формирования поворотов в вертикальной плоскости между участками кабельных лотков. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 50 мм и шириной основания 100 мм. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в помещениях с повышенными требованиями к безопасности - офисах, производственных цехах, серверных, транспортных узлах.

Технические характеристики

• Тип: Вертикальный внутренний угол 90°
• Размеры: Высота 50 мм, ширина 100 мм
• Толщина стенки: 1,2 мм
• Материал: Оцинкованная сталь по методу Сендзимира
• Покрытие: Гальванический цинк равномерного слоя, обеспечивающий долгую corrosion resistance
• Форма изгиба: Плавный, без острых кромок
• Огнестойкость: Соответствует нормам пожарной безопасности
• Цвет: Серый
• Комплектация: Встроенные соединительные пластины и крепежные элементы

Совместимость и монтаж

Угол предназначен исключительно для работы с лотками серии S5 Combitech. Совпадают все геометрические параметры: глубина борта, шаг отверстий, форма фланцев. Монтаж выполняется в три этапа:

1. Подгоните два лотка так, чтобы они образовывали точный 90-градусный перегиб;
2. Закрепите на них предварительно подготовленные соединительные пластины из комплекта;
3. Зафиксируйте всю сборку самонарезающими болтами или заклепками, входящими в комплект.

Не используйте этот угол с другими сериями лотков - даже при совпадении внешних размеров возможны проблемы с плотностью соединений и нагрузочными характеристиками.

Безопасность и стандарты

Изделие выполнено из стали, прошедшей термическую оцинковку по технологии Сендзимира - она гарантирует однородное покрытие без пор, что снижает риск электрохимической коррозии. Огнестойкость изделия подтверждает возможность установки в местах с потенциальным тепловыделением. Несмотря на то, что продукция не имеет специфических сертификатов типа UL/CE, её применение допускается в рамках требований ГОСТ Р 50571 и СП 31–110–2003 для промышленных объектов РФ.

Преимущества

• Готовый комплект - не требуется докупать крепеж или пластины; всё есть в одной единице
• Плавный изгиб минимизирует механические напряжения на кабелях при протяжке
• Оцинкование по Сендзимиру защищает от ржавчины даже во влажных средах
• Огнестойкая конструкция увеличивает время сохранения целостности трассы при возгорании
• Серый цвет легко сочетается с большинством типов лотков и корпусов

Ограничения применения

• Не горизонтальные повороты - предназначен только для вертикальной плоскости
• Не рекомендуется использовать вне помещений без защиты от осадков - хотя материал устойчив к коррозии, длительное воздействие воды может вызвать выцветание покрытия
• Не заменяет переходники, колена или другие формы - работает только как базовый 90-градусный поворот
• Не рассчитан на значительные механические нагрузки сверх массы кабелей - максимальная нагрузка определяется лотком, а не этим элементом

Примеры использования

• Переход с нижнего уровня распределительного щита на верхнюю часть стены в серверной комнате
• Обводка трубопровода или вентиляционного канала в производственной зоне
• Сборка многоуровневых кабельных маршрутов в многоквартирном жилом доме
• Прокладка сигнализационных кабелей через этажные перекрытия в административных зданиях

Практические советы

• Перед монтажом проверьте соответствие высоты борта лотка - должна точно совпадать с 50 мм
• Не затягивайте крепеж слишком сильно - это деформирует тонкую сталь 1,2 мм
• Если система будет работать в условиях частой влажности, дополнительно смажьте места контактов антикоррозийной paste
• Артикул sin510k всегда заказывается парой с нужным числом прямых секций лотка - один угол требует двух лотков для завершения контура
• Хранить изделие следует в сухих условиях - даже оцинкованная сталь может окисляться при постоянной сырости
