Угол вертикальный внутренний 90 градусов Стандарт HDZ 300х50 | PR16.2081 Промрукав Строитель

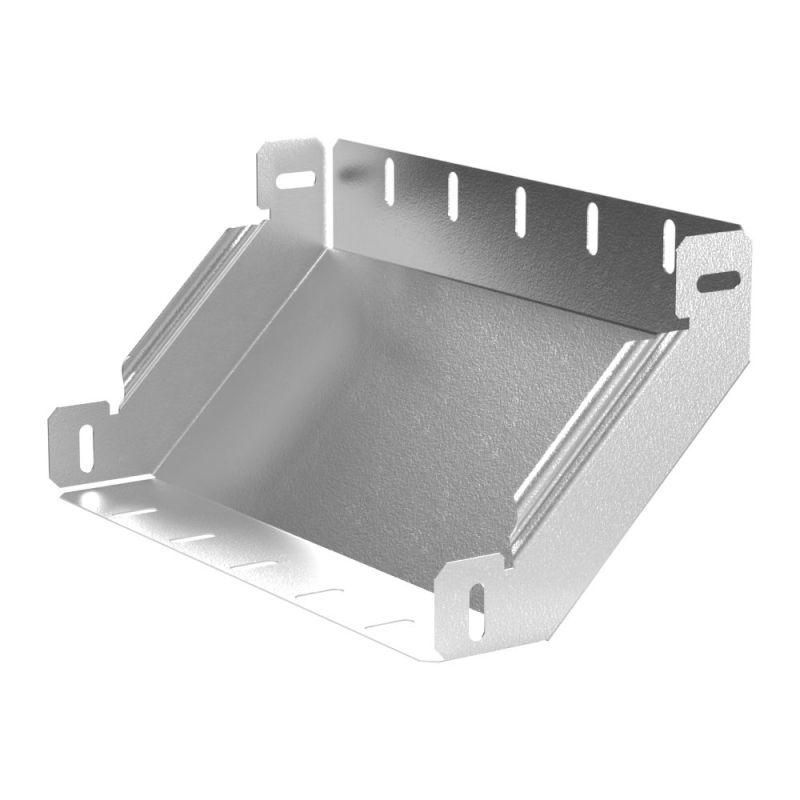

Угол вертикальный внутренний 90 градусов 300х50 оцинкованная сталь серый HDZ Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для изменения направления кабельного пути на 90 градусов вверх или вниз. Бренд Промрукав выпускает этот угол в исполнении HDZ с защитой от коррозии, что делает его надёжным решением как для внутренней, так и для наружной прокладки. Артикул pr16.2081 соответствует серии «Стандарт».

Назначение и область применения

Угол вертикальный внутренний 90 градусов 300х50 оцинкованная сталь серый HDZ Промрукав используется для перехода кабельной трассы с горизонтального участка на вертикальный, или наоборот. Подходит для сборки систем прокладки кабелей в помещениях и на улице. Особенно эффективен там, где требуется изменить высоту трассы - например, при выводе кабеля с этажа на этаж, через перекрытие или вдоль колонн.

Технические характеристики

• Форма: внутренний угол 90°
• Габариты: 300 мм (высота) × 50 мм (ширина полки)
• Материал: оцинкованная сталь с покрытием HDZ (горячий цинк по ГОСТ 9.307)
• Цвет: серый
• Совместим с лотками серии «Стандарт»
• Не имеет встроенных креплений - фиксируется болтами или заклёпками к основному лотку

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов 300х50 оцинкованная сталь серый HDZ Промрукав совместим исключительно с лотками серии «Стандарт». Для установки необходимо выровнять кромки лотка и угла, затем зафиксировать с помощью самонарезающих винтов, заклепок или болтов с гайками. Монтаж выполняется на предварительно смонтированную трассу. Учитывайте, что толщина стенки лотка должна соответствовать толщине полки угла - иначе возможен зазор или неплотное соединение.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ 9.307 - защитное покрытие HDZ обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Нет открытых острых кромок, что снижает риск повреждения изоляции кабелей. Соответствует нормам безопасности для электромонтажных работ в промышленных объектах.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы до 20 лет даже во влажной среде
• Жесткая конструкция из стали сохраняет форму при нагрузках и вибрациях
• Серый цвет не требует окраски после монтажа
• Легко интегрируется в существующую трассу серии «Стандарт» без доработок

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - не выдерживает вес оборудования или крупных пучков кабелей сверх допустимой нагрузки лотка
• Не рекомендован для применений с температурой выше +80 C - материал теряет прочность при длительном нагреве
• Не совместим с лотками других серий (например, «Профи» или «Эконом») - отличаются по ширине и форме крепёжных отверстий

Примеры использования

• Подъём кабельной трассы от пола к потолку в распределительном щите
• Переход с горизонтальной трассы на вертикальную шахту в многоэтажном здании
• Обход колонн или трубопроводов в цехах с плотной компоновкой оборудования
• Прокладка кабелей на внешних стенах зданий - особенно актуально в регионах с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы внутренние углы лотка и угла точно совпадали по размеру - 50 мм - иначе возникнет зазор
• Для наружной установки используйте герметичные крышки и уплотнители на всех соединениях, чтобы предотвратить попадание воды
• Не затягивайте крепёж слишком сильно - это может деформировать тонкостенную оцинкованную сталь
• Запасайте минимум два таких угла на проект - они часто используются в паре при формировании L-образных трасс
• Артикул pr16.2081 - единственный вариант этого типа в линейке Промрукав; другие размеры (например, 400×50) не производятся
