Угол вертикальный внутренний R 80х300 мм с разворотом трассы на 90 град "ПЛЮС" | NLPDplus90-80-300-R КМ-профиль PL3830

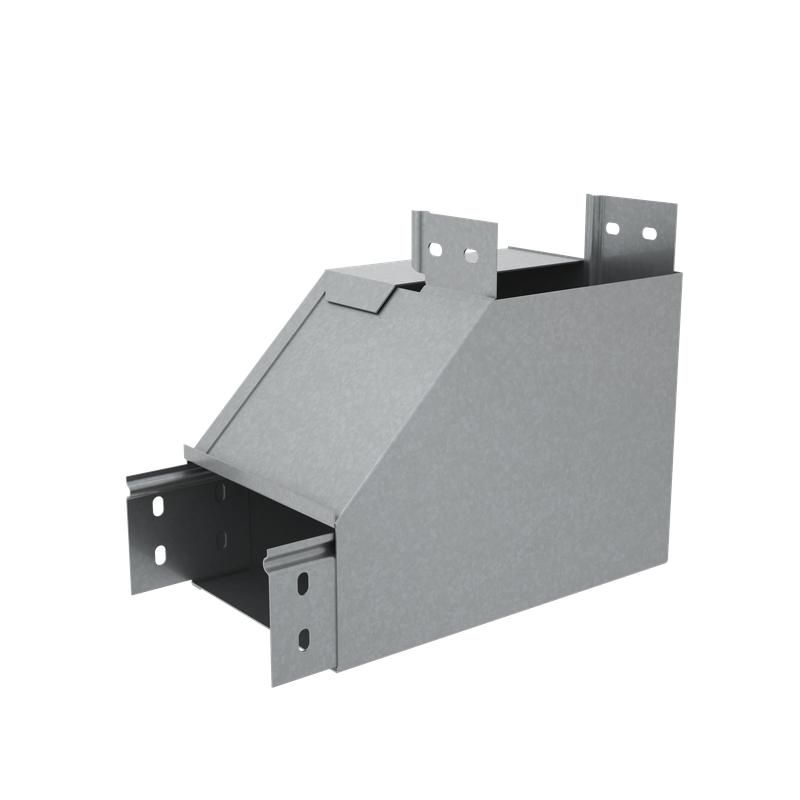

Угол вертикальный внутренний R 80х300 мм с разворотом трассы на 90 градусов сталь 1 мм от КМ-Профиля предназначен для изменения направления кабельной трассы в вертикальной плоскости, сохраняя герметичность и жесткость системы. Артикулы nlpdplus90*80*300-r, pl3830 и nlpdplus90-80-300-r соответствуют одному изделию - элементу серии, совместимому с лотками той же конфигурации.

Назначение и область применения

Этот угол используется для поворота кабельной трассы на 90° вверх, когда необходимо изменить направление лотка с горизонтального на вертикальное, сохранив при этом внутреннюю форму и проходное сечение. Подходит для сборки систем с металлическими лотками шириной 300 мм и высотой борта 80 мм. Применяется в помещениях: серверных, распределительных, производственных цехах, офисных зданиях, торговых комплексах. Учитывайте, что изделие рассчитано на работу в условиях сухого или умеренно влажного воздуха - не предназначено для улиц, сырых подвалов или агрессивных химических сред.

Технические характеристики

• Угол поворота: 90° - фиксированный, без регулировки
• Тип изделия: внутренний вертикальный угол
• Материал: оцинкованная сталь, толщиной 1 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерное, прочное, с высокой адгезией
• Размеры: ширина 300 мм, высота 80 мм, внутренний радиус изгиба 100 мм
• Конструкция: жесткий изгиб - не подлежит последующему деформированию
• Исполнение: с интегрированными соединительными лепестками
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в закрытых помещениях с контролируемым микроклиматом

Совместимость и монтаж

Угол вертикальный внутренний R 80х300 мм с разворотом трассы на 90 градусов сталь 1 мм совместим исключительно с лотками серии, имеющими те же габариты: 300×80 мм. Соединение происходит через интегрированные лепестки - они заходят в бортики лотка и фиксируются самонарезающими болтами или заклепками. Монтаж выполняется без дополнительных переходников. Для надежности рекомендуется использовать крепеж того же класса, что и в основной трассе. Обратите внимание: нельзя применять этот элемент для наружного монтажа или в системах с повышенным уровнем вибраций - он не имеет демпферных элементов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждается составом материала - сталь с оцинковкой не выделяет токсичных веществ при нагреве до температур, характерных для пожара. Цинкование по методу Сендзимира гарантирует долговечность покрытия даже при механических воздействиях во время монтажа.

Преимущества

• Интегрированные лепестки ускоряют установку - не требуют отдельных крепежных деталей
• Жесткая форма сохраняет проходное сечение, снижает риск перегиба кабелей
• Горячее цинкование по Сендзимиру обеспечивает защиту от коррозии в течение всего срока службы
• Подштамповка на дне усиливает жесткость и предотвращает провисание при нагрузках
• Серый цвет не требует окраски после монтажа - готов к эксплуатации сразу

Ограничения применения

• Не применяется на открытом воздухе - не рассчитан на атмосферные осадки и перепады температур
• Запрещено использование в агрессивных средах: химические производства, кислотные/щелочные помещения, морской климат
• Не подходит для систем с частыми вибрациями - например, рядом с компрессорами или насосами без амортизирующих опор
• Внутренний радиус 100 мм ограничивает минимальный радиус изгиба кабелей - не используйте для кабелей с малым допустимым радиусом изгиба (например, многожильные гибкие кабели типа NYM с диаметром более 14–16 мм)

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в серверной комнате
• Смена направления трассы в техническом коридоре офисного здания
• Обводка трубопровода или оборудования в цехе с уже установленной системой лотков
• Сборка многоуровневой кабельной трассы в распределительном щите

Практические советы

• Проверьте перед монтажом, чтобы ширина и высота лотка точно совпадали с 300×80 мм - даже небольшая разница (+-2–3 мм) нарушит плотность соединения
• При работе с тяжелыми кабелями (более 10 кг/м) дополнительно закрепите угол к стене или потолку анкерами
• Не используйте ударные инструменты при затяжке крепежа - можно повредить лепестки
• Если требуется несколько таких углов подряд - убедитесь, что между ними есть прямые участки минимум 200 мм для свободного прохождения кабелей
• Артикулы nlpdplus90*80*300-r, pl3830 и nlpdplus90-80-300-r - это один продукт; различия в номерах связаны с внутренней системой учета производителя - выбирайте любой подходящий вам.
