Угол вертикальный внутренний R 50х50 мм с разворотом трассы на 90 град "ПЛЮС" | NLPDplus90-50-50-R КМ-профиль PL3821

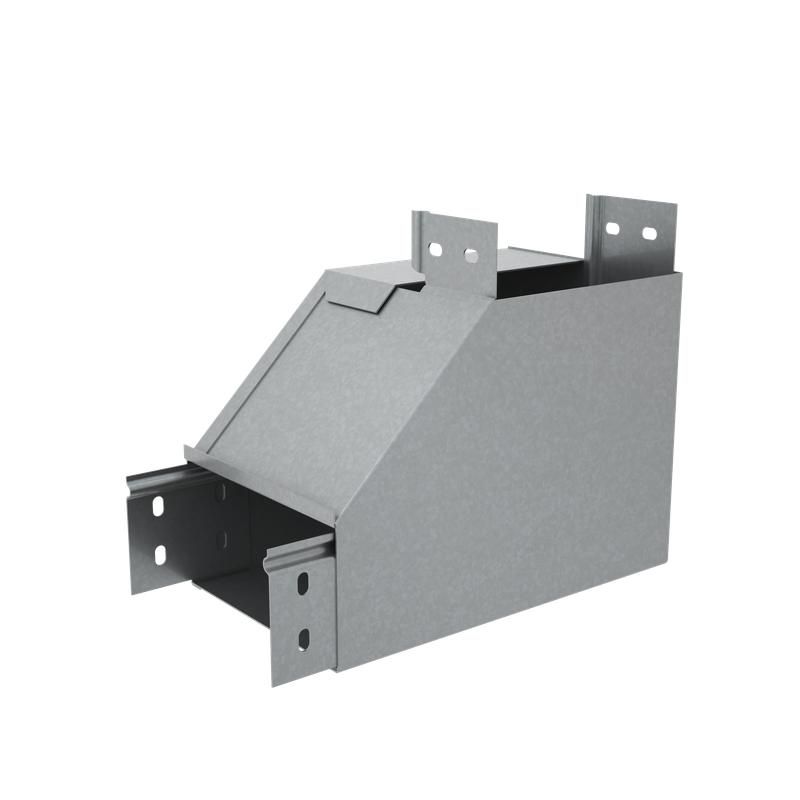

Угол вертикальный внутренний R 50×50 мм с разворотом трассы на 90 градусов сталь 1 мм от КМ-Профиля предназначен для изменения направления кабельной трассы в вертикальной плоскости, сохраняя герметичность и механическую прочность. Артикулы nlpdplus90*50*50-r, pl3821 и nlpdplus90-50-50-r соответствуют одному изделию - элементу серии, совместимому с лотками той же конфигурации.

Назначение и область применения

Этот угол используется для поворота кабельной трассы на 90° вверх, когда необходимо изменить направление проводки в вертикальной плоскости. Он применяется там, где требуется сохранить единый контур трассы без разрывов - например, при переходе с горизонтального участка на вертикальный стояк. Подходит для установки в помещениях: офисах, производственных цехах, жилых зданиях, серверных, подстанциях. Применяется исключительно внутри зданий, в условиях сухого или умеренно влажного воздуха, без постоянного контакта с водой или химически активными веществами.

Технические характеристики

• Угол поворота: 90° - точный прямой поворот без плавного изгиба;
• Размеры: 50 × 50 мм - ширина и высота прохода, соответствует стандартным лоткам серии PLUS;
• Внутренний радиус: 100 мм - минимальный радиус изгиба кабеля внутри угла, снижает риск повреждения изоляции;
• Толщина материала: 1 мм - достаточна для механической защиты, но требует осторожности при перегрузках;
• Материал: оцинкованная сталь, обработка по методу Сендзимира - равномерное, плотное цинковое покрытие против коррозии;
• Конструктивное исполнение: жесткий изгиб - форма фиксирована, не гнётся после производства;
• Исполнение: с интегрированным соединителем - лепестки для крепления без дополнительных деталей;
• Огнестойкость: да - материал не поддерживает горение, выдерживает температурные нагрузки в рамках нормативов;
• Цвет: серый - матовая поверхность, не требует окраски;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в закрытых помещениях с контролируемым микроклиматом, включая холодные зоны (до -40C), но не на улице.

Совместимость и монтаж

Угол вертикальный внутренний R 50×50 мм совместим только с металлическими лотками серии PLUS той же ширины (50 мм) и высотой борта (50 мм). Соединение происходит через интегрированные лепестки - они заводятся под край лотка и фиксируются самонарезающими винтами или заклепками. Монтаж выполняется без сварки: достаточно отвертки или клещей. Для надежности рекомендуется использовать два крепежа на каждую сторону. Обязательно проверьте соответствие внутреннего радиуса 100 мм требованиям к радиусу изгиба используемых кабелей - особенно для силовых и оптоволоконных линий.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждается за счет негорючего основного материала - оцинкованной стали. Нет специальных сертификатов на электробезопасность, так как это не электрооборудование, а элемент кабельной трассы. Однако он обеспечивает механическую защиту кабелей и соблюдает принципы безопасной прокладки согласно ПУЭ.

Преимущества

• Интегрированные лепестки ускоряют сборку - не нужны отдельные болты или фланцы;
• Горячее цинкование по Сендзимиру гарантирует долгий срок службы даже в условиях повышенной влажности;
• Жесткая конструкция не деформируется при монтаже и эксплуатации;
• Подштамповка на дне сохраняет сплошность трассы, предотвращая попадание пыли и влаги;
• Серый цвет не требует доработки - готов к использованию сразу после доставки.

Ограничения применения

• Не предназначена для наружной установки - даже при UХL3 не выдерживает постоянного воздействия осадков, солнечного UV-излучения и перепадов температур выше +40C;
• Не подходит для трасс с кабелями, требующими радиуса изгиба менее 100 мм - возможны повреждения изоляции;
• Толщина 1 мм не рассчитана на значительные внешние нагрузки - нельзя использовать как несущую конструкцию или опору;
• Запрещено применение в агрессивных средах: химических цехах, вентиляционных каналах с кислотными парами, морских портах;
• Не совместим с лотками других серий или производителей - даже при одинаковых габаритах.

Примеры использования

• Переход с горизонтальной кабельной трассы на вертикальный стояк в офисном здании;
• Соединение двух уровней кабельных лотков в серверной комнате;
• Прокладка сигнальных кабелей между этажами в жилом доме;
• Обводка трубопровода или вентиляционного канала в промышленном цеху;
• Формирование ответвлений в распределительных щитах с ограниченным пространством.

Практические советы

• Перед монтажом проверьте, что все кабели в трассе имеют минимальный радиус изгиба ≥100 мм - особенно многожильные и оптоволоконные;
• Используйте только крепеж, подходящий по диаметру к отверстиям в лепестках - не переусердствуйте с моментом затяжки;
• Если трасса будет проходить рядом с источниками тепла, убедитесь, что температура окружающей среды не превышает +40C;
• При необходимости замены части трассы - этот угол можно демонтировать без повреждения смежных элементов;
• Артикулы nlpdplus90*50*50-r, pl3821 и nlpdplus90-50-50-r - это один и тот же продукт; выбирайте по доступности, не путайте с аналогами других брендов.
