Внешний угол - для мини-каналов Metra 40x16 | 638152 Legrand

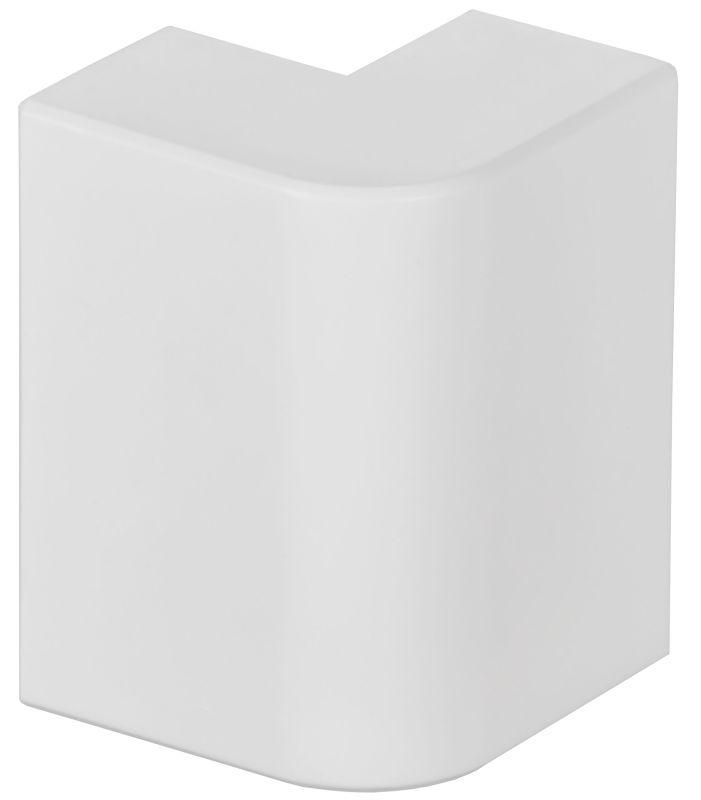

Угол внешний для мини-канала 40x16 мм от Legrand и IEK (артикул 638152) - элемент системы кабель-каналов, предназначенный для плавного перехода между двумя участками канала под прямым углом. Простой в установке, сохраняет целостность проводки и эстетичный вид без необходимости резки материала.

Назначение и область применения

Угол внешний для мини-канала 40x16 мм используется для соединения двух параллельных кабель-каналов одного сечения под углом 90°. Он заменяет сложную резку под острым углом, позволяя сохранить внутреннее пространство канала и избежать повреждений проводов. Подходит для наружной прокладки кабелей в офисах, жилых помещениях, производственных зонах с невысокими требованиями к защите от воды и пыли.

Технические характеристики

• Тип изделия: угол внешний
• Угол соединения: 90°
• Сечение канала: 40×16 мм
• Материал: пластик, без содержания галогенов
• Цвет: чисто-белый
• Тип крепления: защелка
• Исполнение: формованный, симметричный
• Покрытие: необработанная поверхность
• Степень защиты: IP40 (защита от твердых частиц крупнее 1 мм, не герметичен)

Совместимость и монтаж

Угол совместим только с мини-каналами сечением 40×16 мм, включая продукцию серий Metra от Legrand и IEK. Устанавливается без инструментов: достаточно совместить торец канала с защелками угла до характерного щелчка. Каждая сторона угла фиксируется отдельно - проверьте плотность посадки перед нагрузкой на кабели. Не используйте силовые методы - риск деформации пластика.

Безопасность и стандарты

Материал соответствует нормам по отсутствию галогенов - при возгорании не выделяет токсичных газов. Степень защиты IP40 гарантирует безопасность от контакта с инструментами и мелкими предметами, но не предохраняет от брызг воды или пылевой среды. Не применяйте в условиях повышенной влажности, на улице или в цехах с технологической пылью.

Преимущества

• Не требует резки каналов - экономит время и снижает риск повреждения проводов
• Запатентованная система защелок обеспечивает надежную фиксацию без саморезов
• Белый цвет легко сочетается с большинством интерьеров и панелями
• Симметричная форма позволяет использовать угол в любом направлении
• Пластик без галогенов безопасен для закрытых помещений

Ограничения применения

• Не подходит для кабель-каналов другого сечения - даже 40×15 мм не совместимы
• IP40 не обеспечивает защиту от влаги - исключено использование в сырых помещениях, на улице, в подвалах
• Не рассчитан на механические нагрузки - нельзя наступать, вешать оборудование или использовать как опору
• Не рекомендуется для высоких температур (>+50C) - возможна деформация

Примеры использования

• Обход угла стены при прокладке сетевых кабелей в офисном помещении
• Переход между вертикальным и горизонтальным участком кабель-канала в распределительном шкафу
• Эстетичное оформление трассы для LAN/TV-проводов в квартире
• Сборка систем управления в автоматических линиях с минимальными требованиями к защите

Практические советы

• Перед монтажом убедитесь, что кабель-каналы имеют точное сечение 40×16 мм - даже небольшая разница в размерах нарушит защелкивание
• Проверяйте свободный ход проводов внутри угла - перегрузка может вызвать давление на стенки и трещины
• Если требуется несколько углов подряд - собирайте последовательно, начиная с основного участка, чтобы избежать перекосов
• Не смазывайте защелки - они работают без смазки, и масло привлечёт пыль, нарушая фиксацию
• Артикул 638152 - универсальный для Legrand и IEK, но лучше использовать комплекты одной серии (например, Metra) для гарантированной совместимости
