Угол внутренний неизменяемый NIA 80x40 (90°)(розница, 1 шт в пакете) - 01824R ДКС

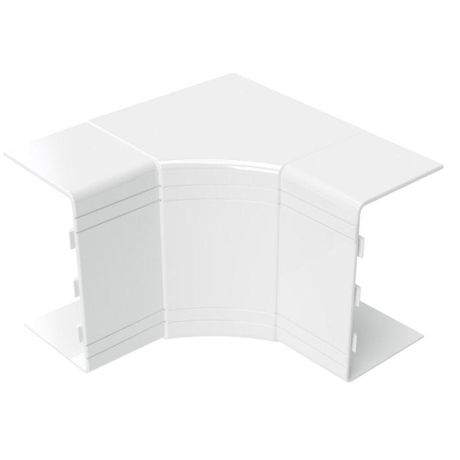

Угол внутренний неизменяемый 80x40 (90°) NIA, ГСИ от DKC предназначен для аккуратного оформления внутренних углов в кабельных коробах серии In-liner Classic. Этот элемент обеспечивает надежное и эстетичное соединение двух участков трассы под прямым углом, сохраняя целостность проводки и упрощая монтаж.

Назначение и область применения

Угол внутренний неизменяемый 80x40 (90°) NIA, ГСИ используется исключительно для создания поворотов на 90° в системах кабельной канализации серии In-liner Classic. Он применяется там, где необходимо скрытно и аккуратно изменить направление трассы - например, в распределительных щитах, на производственных линиях, в офисных помещениях с закрытым кабельным каналом. Элемент не предназначен для внешних углов, открытых трасс или механически нагруженных зон.

Технические характеристики

• Тип: угол внутренний неизменяемый
• Угол изгиба: 90°
• Размеры: 80×40 мм - соответствует профилю коробов серии In-liner Classic
• Материал: АБС-пластик - прочный, ударопрочный, с высокой стабильностью формы
• Цвет: чисто-белый - совпадает с цветом корпусов In-liner Classic
• Состав: безгалогенный - безопасен при горении, соответствует требованиям пожарной безопасности
• Монтажная перфорация: есть - позволяет фиксировать угол саморезами или дюбелями
• Способ установки: встраиваемый - монтируется внутри системы, не выступает за плоскость короба
• Форма: симметричная - одинаково подходит для вертикальных и горизонтальных поворотов
• Покрытие: необработанное - поверхность матовая, без лака или краски
• Зашита: наличие защитной пленки - предохраняет от царапин до момента монтажа
• Наличие соединителя: да - внутренние замки обеспечивают плотную посадку без дополнительных креплений

Совместимость и монтаж

Угол внутренний неизменяемый 80x40 (90°) NIA, ГСИ совместим только с кабельными коробами серии In-liner Classic того же размера (80×40 мм). Установка выполняется путём вставки в торец одного короба и последующего соединения с другим - замки фиксируются автоматически. Для дополнительной жесткости можно использовать саморезы через перфорацию. Монтаж возможен как в горизонтальной, так и в вертикальной плоскости. Не используйте с другими сериями - даже близкими по размеру - из-за различий в форме и толщине стенок.

Безопасность и стандарты

Материал - АБС-пластик без галогенов - соответствует нормам пожарной безопасности для помещений с повышенными требованиями к дымообразованию. Продукт не содержит свинца и других запрещённых веществ. Соответствие стандартам EN 50085 и IEC 61386 подтверждено производителем DKC для применений в электромонтажных системах.

Преимущества

• Автоматическая фиксация через внутренние замки - снижает время монтажа
• Совместимость с основной серией In-liner Classic - гарантирует герметичность и точность сборки
• Защитная плёнка - сохраняет внешний вид до окончательной установки
• Встраиваемая форма - не создаёт выступов, не мешает закрыванию крышек коробов
• Стабильная форма при температурных колебаниях - не деформируется в условиях производства

Ограничения применения

• Не предназначена для наружных условий - пластик не рассчитан на УФ-лучи и осадки
• Не рекомендуется для мест с постоянным механическим воздействием - например, рядом с движущимся оборудованием
• Не подходит для кабельных коробов других серий - даже если размер совпадает
• Не допускается использование в средах с температурой выше +60 C - риск потери формы
• Не является элементом защиты от воды - IP-класс не указан, не следует применять во влажных зонах без дополнительной изоляции

Примеры использования

• Поворот трассы в шкафу управления - переход от горизонтального к вертикальному участку
• Обход препятствий в панели - например, трубопровода или опоры
• Сборка многоуровневых кабельных маршрутов в офисах и серверных
• Монтаж в производственных цехах с закрытыми кабельными каналами

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднить плотное прилегание
• Проверьте соответствие размера короба: 80×40 мм - любые другие размеры не подходят
• При использовании саморезов - не перетягивайте, чтобы не растреснуть пластик
• Если требуется несколько углов подряд - собирайте систему поэтапно, проверяя каждую стыковку
• Храните в сухом месте при комнатной температуре - избегайте прямого солнечного света
