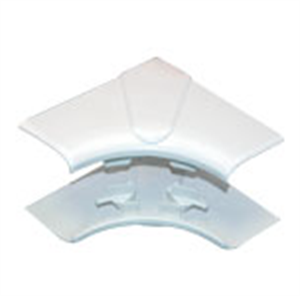

Угол внутренний 65х150/195/220 переменный от 80° до 100° DLP | 010607 Legrand

Угол внутренний для кабель-канала 65x150/195/220, изменяемый 80–100°, 2 секции DLP от Legrand предназначен для плавного изменения направления кабельной трассы внутри помещений. Этот элемент совместим с кабель-каналами серии DLP и обеспечивает надёжную фиксацию проводов на участках с углом поворота, отличным от 90°.

Назначение и область применения

Этот угол используется там, где требуется изменить направление кабельной трассы под углом между 80° и 100° - например, при обходе выступов стен, колонн или сложных конструкций. Подходит для прокладки силовых и слаботочных кабелей в офисах, производственных помещениях, жилых зданиях. Применяется исключительно внутри помещений, так как степень защиты IP40 не предназначена для улицы или сырых сред.

Технические характеристики

• Тип: Угол внутренний, двухсекционный, изменяемый
• Угол регулировки: От 80° до 100° - позволяет адаптировать форму под реальные условия монтажа
• Материал: Поливинилхлорид (ПВХ) - прочный, устойчивый к механическим воздействиям и химически инертный
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, но не от воды
• Цвет: Чисто-белый - соответствует стандартному цвету кабель-каналов серии DLP
• Состав: Без галогенов - при горении не выделяет токсичных газов, безопаснее для людей и оборудования
• Конструкция: Раздельное исполнение - основание и крышка, что упрощает укладку кабелей
• Способ фиксации крышки: Вставка внутрь - плотное защёлкивание без дополнительных креплений
• Форма: Симметричная - одинаково удобен для правой и левой стороны поворота

Совместимость и монтаж

Угол внутренний для кабель-канала 65x150/195/220, изменяемый 80–100°, 2 секции DLP совместим только с кабель-каналами того же размера из серии DLP. Он не подходит для других серий или каналов другого профиля. Монтаж выполняется в два этапа: сначала крепится основание к поверхности саморезами или клеем, затем вставляется крышка сверху. Соединитель уже встроен - дополнительные детали не требуются. Для точной настройки угла достаточно немного согнуть элемент руками перед фиксацией крышки.

Безопасность и стандарты

Изделие изготовлено из бесгалогенного ПВХ, что соответствует требованиям безопасности для закрытых помещений с высокой плотностью людей. Сертификация соответствует нормам для внутренних систем прокладки кабелей. Несмотря на наличие соединителя, изделие не имеет защиты от брызг и влаги - не применяйте в местах с риском попадания воды.

Преимущества

• Гибкий угол 80–100° заменяет несколько жестких углов - снижает количество комплектующих и ускоряет монтаж
• Двухсекционная конструкция позволяет легко уложить кабели даже после установки
• Застёжка типа “вставка” обеспечивает плотное и долговечное соединение без болтов
• Бесгалогенный материал повышает пожаробезопасность объекта
• Белый цвет гармонирует с другими элементами серии DLP, сохраняя эстетику системы

Ограничения применения

• Не допускается использование вне помещений - IP40 не защищает от влаги
• Не подходит для кабель-каналов шириной менее 65 мм или больше 220 мм
• Не рекомендуется применять в условиях постоянных вибраций без дополнительной фиксации
• Не следует использовать в качестве внешнего угла - конструкция рассчитана только на внутренние повороты

Примеры использования

• Обход колонны в офисном помещении при прокладке сети Ethernet и питания рабочих мест
• Переход кабелей от потолочного канала к стене в учебном классе с нестандартными углами
• Прокладка сигнализационных кабелей вдоль изогнутой перегородки в медицинском учреждении

Практические советы

• Перед монтажом проверьте, чтобы ширина кабель-канала точно соответствовала 65×150 / 195 / 220 мм - расхождение даже на 2 мм может нарушить герметичность
• При регулировке угла действуйте осторожно - слишком сильное давление может деформировать ПВХ
• Если угол будет находиться рядом с источником тепла (например, возле радиатора), убедитесь, что температура окружающей среды не превышает +40C
• Для лучшей фиксации используйте клей на основе ПВА или двусторонний скотч на тыльной стороне основания, особенно на гладких поверхностях
• Лучше всего сочетается с другими элементами серии DLP - смешивание с продукцией других брендов может вызвать проблемы с совмещением крышек
