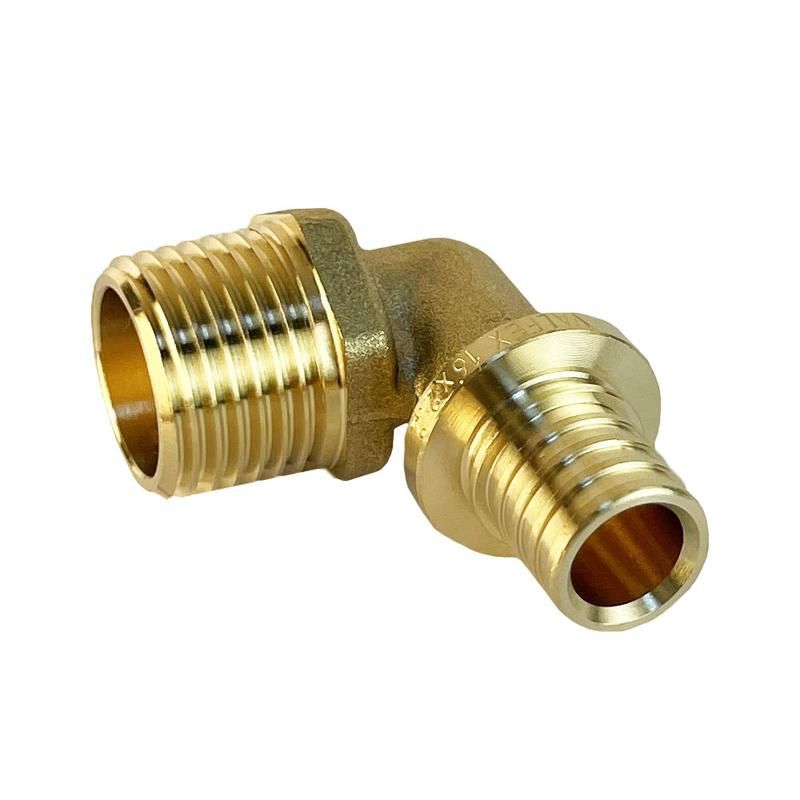

Угольник надвижной с переходом на нар. р. 16(2.2)х3/4дюйм(160/10) К VALFEX VF.453.AF.016034

Угольник надвижной с переходом на наружную резьбу 16(2.2)х3/4 дюйм (160/10) от бренда VALFEX - фитинг для соединения труб с надвижным зажимом и выводом на внешнюю резьбу, применяется в системах с давлением до 16 бар. Артикул vf.453.af.016034 обеспечивает герметичный переход между металлическими трубами и резьбовым оборудованием.

Назначение и область применения

Этот угольник используется для поворота потока жидкости или газа под углом 90° с одновременным переходом от надвижного соединения к наружной резьбе. Подходит для установки в трубопроводах, где требуется подключить запорную арматуру, клапаны, манометры или другие устройства с внутренней резьбой. Применяется в системах водоснабжения, пневматики, гидравлики и технологических линиях с умеренной температурой среды.

Технические характеристики

• Номинальный диаметр трубы: 16 мм (наружный диаметр трубы для надвижного зажима)
• Толщина стенки трубы: 2,2 мм - оптимальная для плотного захвата надвижной гильзой
• Резьба выхода: 3/4 дюйма (G 3/4) - наружная, метрическая, с конической формой
• Максимальное рабочее давление: 16 бар (при температуре до +80C)
• Материал: латунь - устойчив к коррозии, совместим с водой, маслами и воздухом
• Обозначение 160/10 - указывает на типоразмер: 160 = диаметр трубы в десятых долях мм, 10 = толщина стенки в десятых долях мм

Совместимость и монтаж

Фитинг совместим с медными, стальными и некоторыми пластиковыми трубами с наружным диаметром 16 мм и толщиной стенки 2,2 мм. Для монтажа:

• Подготовьте трубу - снимите фаску, удалите заусенцы
• Наденьте на трубу надвижную гильзу, затем вставьте трубу в корпус угольника
• Затяните гайку ключом до упора - не перетягивайте, чтобы не повредить резьбу
• На резьбовой выход накручивается оборудование с внутренней резьбой G 3/4 - используйте уплотнительную ленту или пасту

Не допускается использование с трубами большего диаметра - возможна утечка из-за плохого захвата.

Безопасность и стандарты

Изделие соответствует требованиям EN 1254-1 для фитингов из латуни в системах водоснабжения. Материал не содержит свинца в количествах, опасных для питьевой воды. Работает в пределах температур от +5C до +80C - выше указанного порога снижается долговечность уплотнений.

Преимущества

• Герметичность достигается за счет механического сжатия - не требует пайки или клея
• Легко демонтировать и переустанавливать без повреждения трубы
• Латунная конструкция устойчива к химическим воздействиям и длительной эксплуатации
• Переход на резьбу позволяет быстро заменить или подключить приборы без сварки

Ограничения применения

• Не предназначен для высоких температур (>80C) - риск деформации материала
• Не рекомендован для агрессивных сред: кислоты, щелочи, растворители
• Не подходит для труб с толщиной стенки менее 2,0 мм или более 2,5 мм - нарушится герметичность
• Не использовать в системах с частыми гидроударами - возможна усталостная трещина в теле фитинга

Примеры использования

• Подключение манометра к медной трубе в системе центрального отопления
• Присоединение воздушного клапана к пневмолинии на станке
• Монтаж шланга с быстроразъемным соединением к стальной трубе в гидравлическом контуре
• Замена старого тройника на новый без резки трубы - благодаря надвижному способу

Практические советы

• Проверяйте диаметр трубы перед покупкой - даже 0,5 мм расхождения могут вызвать протечку
• При затяжке гайки используйте два ключа: один на корпус, второй на гайку - так вы избежите перекоса
• Для резьбы G 3/4 лучше применять уплотнительную ленту Teflon (PTFE) - она долговечнее пасты
• Артикул vf.453.af.016034 - единственный вариант этого типа в линейке VALFEX; аналоги других брендов могут отличаться по размерам и шагу резьбы
• Храните в сухом месте - влага может вызвать окисление резьбы, что усложнит последующую сборку
