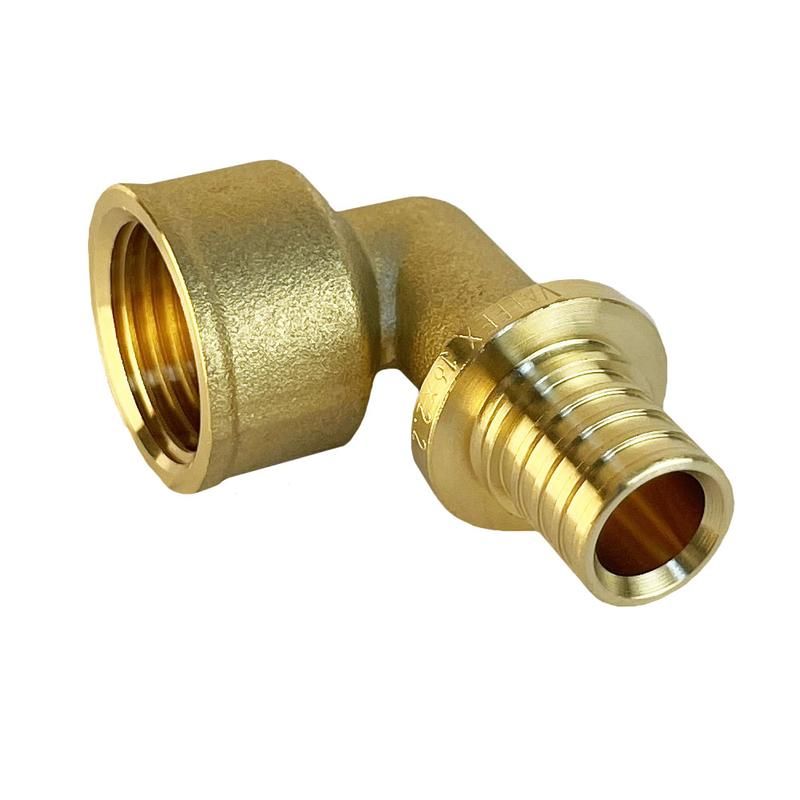

Угольник надвижной с переходом на вн. р. 16(2.2)х3/4дюйм(160/10) К VALFEX VF.452.AF.016034

Угольник надвижной с переходом на внутреннюю резьбу 16(2.2)х3/4 дюйм (160/10) от бренда VALFEX - фитинг для соединения труб с наружным диаметром 16 мм и гофрированными проводами через переход на внутреннюю резьбу G 3/4". Артикул vf.452.af.016034 предназначен для герметичного ввода кабеля или трубы в распределительную коробку, щит или оборудование.

Назначение и область применения

Этот угольник используется для создания герметичного прохода в стенках корпусов, шкафов или распределительных коробок. Он сочетает два функциональных элемента: надвижную часть для фиксации трубы или гофры диаметром 16 мм и внутреннюю резьбу G 3/4" для присоединения к резьбовому отверстию в оборудовании. Подходит для установки в электрошкафах, автоматических линиях, станциях управления, где требуется защита от пыли, влаги и механических воздействий.

Технические характеристики

• Наружный диаметр входа: 16 мм (для гофрированной трубы или жесткой трубы)
• Толщина стенки трубы: до 2,2 мм
• Резьба выхода: внутренняя G 3/4" (ISO 228-1)
• Материал: латунь с никелевым покрытием
• Герметизация: резиновое уплотнительное кольцо внутри корпуса
• Форма: прямой угол 90°
• Артикул: vf.452.af.016034

Совместимость и монтаж

Угольник совместим с гофрированными трубами из ПВХ, полиэтилена или металла с наружным диаметром 16 мм и толщиной стенки до 2,2 мм. Для монтажа:

• Заготовьте отверстие в корпусе с резьбой G 3/4"
• Накрутите угольник на резьбу руками, затем затяните ключом - не перетягивайте!
• Вставьте трубу или гофру в надвижную часть до упора
• Затяните гайку надвижного зажима - она должна плотно обжать трубу, не деформируя её

Не используйте этот фитинг для труб с диаметром больше 16 мм - он не обеспечит герметичность. Также не применяйте для высоких давлений - он рассчитан только на слаботочные системы и вводы кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ISO 228-1 для резьбы G 3/4", что гарантирует стандартизированное присоединение. Материал - латунь с антикоррозийным покрытием - обеспечивает долгую работу в условиях повышенной влажности. Однако сертификат IP не указан - не предполагается погружение в воду или постоянное воздействие открытых осадков.

Преимущества

• Объединяет две задачи - крепление трубы и резьбовой ввод - в одном элементе
• Латунная конструкция устойчива к коррозии и механическим нагрузкам
• Уплотнительное кольцо исключает протечки даже при вибрациях
• Компактная форма позволяет использовать в ограниченном пространстве
• Подходит для быстрого замены в существующих системах

Ограничения применения

• Не предназначено для работы под давлением выше атмосферного - только для ввода кабелей и слаботочных труб
• Не рекомендовано для использования в агрессивных средах (кислоты, растворители)
• Не подходит для труб с толщиной стенки более 2,2 мм - возможна плохая фиксация
• Не имеет защиты от пыли и воды по классу IP - требует дополнительной защиты в открытых местах

Примеры использования

• Ввод кабельной гофры в силовые щиты на производстве
• Подключение сигнальных линий к контроллерам в цехах
• Прокладка трубопровода для воздуха или масла в автоматизированных линиях
• Монтаж в распределительных коробках на объектах с высокой запыленностью

Практические советы

• Перед монтажом проверьте диаметр вашей трубы - он должен точно соответствовать 16 мм +-0,2 мм
• Если труба слишком мягкая, подложите под неё пластиковую втулку перед затяжкой - так вы избежите сплющивания
• При использовании в холодных условиях убедитесь, что материал уплотнителя сохраняет эластичность - латунь работает при температуре от –20C до +80C
• Не смешивайте этот фитинг с другими брендами на одной линии - различия в шаге резьбы могут вызвать утечки
• Для частого обслуживания выбирайте модели с открытым доступом к гайке - vf.452.af.016034 имеет удобную форму для ключа 22 мм
