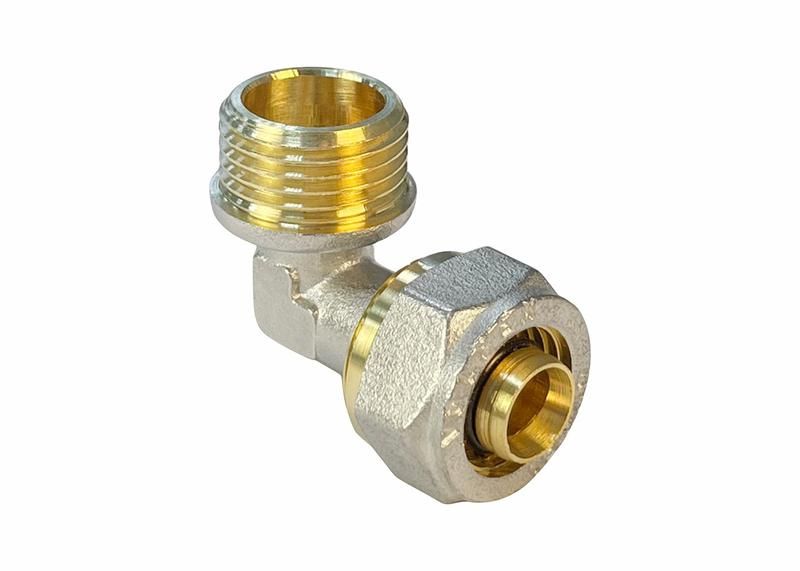

Угольник обжимной с переходом на НР 32х1дюйм (70/5) VALFEX VF.353.N.032100

Угольник обжимной с переходом на нормальный размер 32 мм х 1 дюйм (70/5) от бренда VALFEX - фитинг из латуни для соединения труб разного стандарта: 32 мм по метрической системе и 1 дюйм (25,4 мм) по имперской. Подходит для гидравлических и пневматических систем, где требуется изменить тип подключения без потери герметичности.

Назначение и область применения

Этот угольник используется там, где необходимо перейти с трубы внешним диаметром 32 мм на трубу с резьбой 1 дюйм. Он позволяет соединить элементы системы, выполненные по разным стандартам - например, металлопластиковые или медные трубы с резьбовым фланцем или клапаном. Применяется в промышленных системах подачи воздуха, масла, воды, а также в оборудовании с жесткими требованиями к герметичности.

Технические характеристики

• Материал: Латунь - устойчив к коррозии, хорошо поддается обработке, обеспечивает долгий срок службы даже в агрессивных средах.
• Размеры перехода: 32 мм (обжимной конец) × 1 дюйм (резьба); внутренний диаметр соответствует стандартному проходу для этих размеров.
• Тип соединения: Обжимной (для труб) + наружная резьба 1 дюйм (G1").
• Обозначение модели: vf.353.n.032100 - артикул VALFEX, указывает на серию обжимных фитингов с переходами.

Совместимость и монтаж

Угольник совместим с трубами из меди, полиэтилена, пластиков и других материалов, подходящих для обжимных соединений с наружным диаметром 32 мм. Для установки используйте специальные обжимные клещи, рассчитанные на этот размер. Резьбовая часть 1 дюйм требует уплотнения лентой FUM или паклей - перед затяжкой проверьте соответствие резьбы на ответном элементе. Не применяйте силовой инструмент для заворачивания - можно повредить резьбу.

Преимущества

• Изготовлен из однородной латуни - исключает слабые места в сварных швах.
• Обжимной конец надежно фиксирует трубу без необходимости пайки или клея.
• Переход между метрическим и дюймовым стандартами снижает количество адаптеров в системе.
• Поддерживает высокое рабочее давление - подходит для промышленных систем.

Ограничения применения

• Не предназначен для использования в системах с температурой выше 90 C - материал теряет прочность.
• Запрещено применять с трубами, имеющими толщину стенки меньше рекомендованной производителем - риск деформации при обжиме.
• Не подходит для систем с агрессивными химическими жидкостями (например, кислоты, щелочи) - латунь может подвергнуться эрозии.

Примеры использования

• Подключение насоса с резьбой G1" к магистральной трубе Ø32 мм в системе смазки станка.
• Соединение воздушной магистрали на конвейере с пневморегулятором.
• Замена старого фитинга в системе водоснабжения здания, где сохранилась резьба 1 дюйм, а новые трубы - 32 мм.

Практические советы

• Перед монтажом проверьте, что обжимаемый участок трубы имеет ровную поверхность без заусенцев - иначе будет протечка.
• При использовании с пластиковыми трубами убедитесь, что они предназначены для обжимных фитингов - не все виды выдерживают механическую нагрузку.
• Артикул vf.353.n.032100 - единственный вариант этого перехода в линейке VALFEX; аналоги с другими номерами могут иметь другую глубину обжима или шаг резьбы.
• Храните фитинг в сухом месте - влажность способна вызвать окисление латуни, особенно при длительном контакте с солями.
