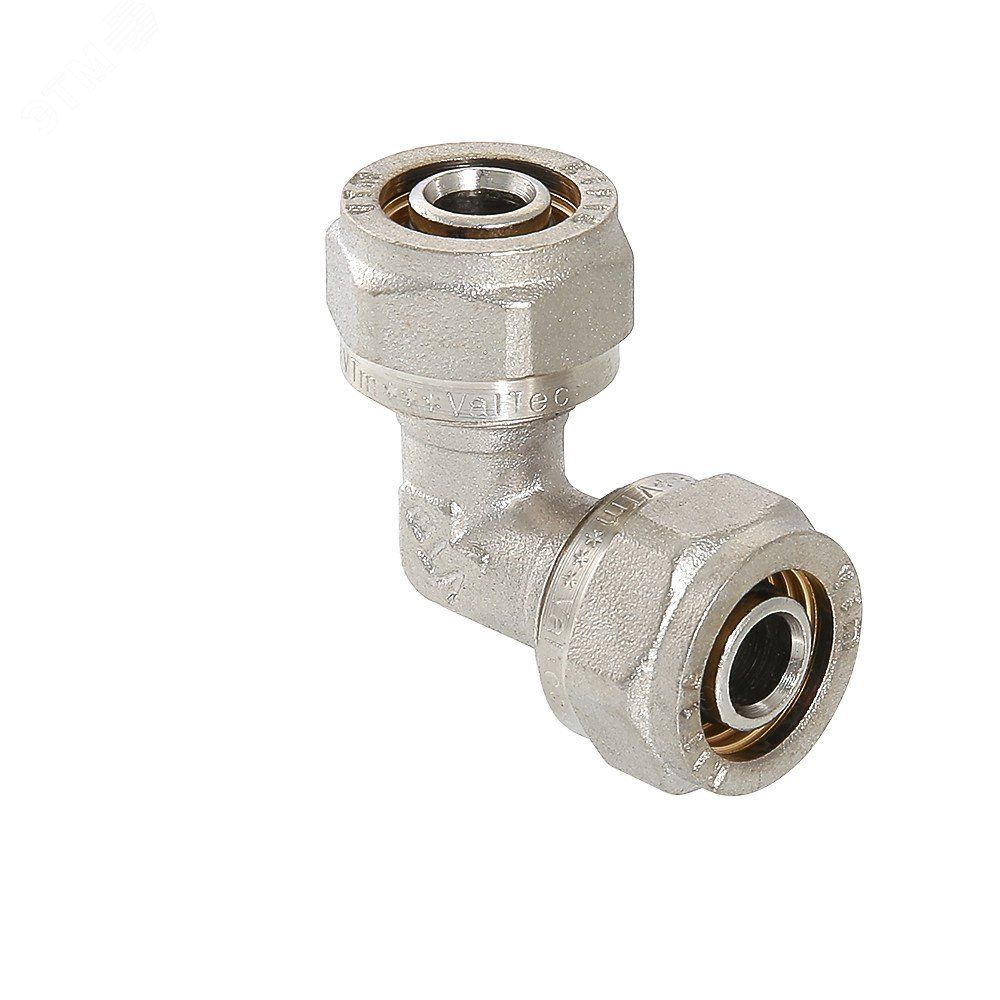

Угольник 32 обжимной - IV3513200 VALTEC VTm.351.N.003232

Угольник обжимной 32 от VALTEC - фитинг для надёжного поворотного соединения металлополимерных и медных труб под углом 90°, обеспечивает герметичность без сварки и резьбы. Артикулы iv3513200 и vtm.351.n.003232 соответствуют требованиям для систем горячего и холодного водоснабжения.

Назначение и область применения

Угольник обжимной 32 предназначен для создания поворотов в трубопроводах из металлополимерных (металлопластиковых) и медных труб диаметром 32 мм. Применяется в системах горячего и холодного водоснабжения, отопления, где требуется прочное и герметичное соединение без использования резьбы или сварки.

Технические характеристики

• Размер и диаметр трубы: 32 мм - совпадают, обеспечивают точную посадку на трубу указанного внешнего диаметра;
• Тип соединения: обжимное - фитинг закрепляется за счёт механического обжима специальным инструментом;
• Материал корпуса и обжимного кольца: латунь никелированная CW 617N - устойчив к коррозии, долговечен, соответствует европейским стандартам качества;
• Номинальное давление PN: 25 бар - выдерживает нагрузки типичных систем водоснабжения и отопления;
• Максимальная рабочая температура: 130 C - допустимо применение в высокотемпературных контурах, например, в системах теплых полов или радиаторного отопления;
• Резьба: отсутствует - не требует нарезки, используется исключительно в комбинации с обжимными муфтами и инструментом;
• Угол соединения: 90° - стандартный угол для изменения направления трубопровода.

Совместимость и монтаж

Угольник обжимной 32 совместим только с трубами внешним диаметром 32 мм - металлополимерными (например, PEX-Al-PEX) и медными. Для установки необходим специальный обжимной инструмент с матрицей под 32 мм. Монтаж выполняется в три этапа:

1. Надеть на трубу обжимное кольцо;
2. Заполнить трубу до упора в корпус фитинга;
3. Обжать кольцо инструментом до характерного щелчка - проверьте плотность посадки, не пережимайте!

Не используйте этот фитинг с пластиковыми трубами без металлического слоя - он не обеспечит герметичность.

Безопасность и стандарты

Материал латуни CW 617N соответствует EN 12165 и EN 1254-1 - стандартам для компонентов водопроводных систем. Никелевое покрытие снижает риск образования отложений и увеличивает срок службы. Угольник обжимной 32 не содержит свинец в опасных концентрациях и безопасен для питьевой воды.

Преимущества

• Герметичность достигается без клея, сварки или резьбы - минимизирует риск протечек;
• Высокая механическая прочность благодаря литому корпусу из латуни;
• Никелирование предотвращает окисление и сохраняет эстетический вид даже после длительной эксплуатации;
• Подходит для скрытой прокладки - не требует доступа для обслуживания после монтажа;
• Стандартный угол 90° позволяет легко формировать компактные участки трубопровода.

Ограничения применения

• Не применяется для газовых систем - материал и конструкция не сертифицированы для газа;
• Не рекомендован для систем с частыми гидроударами без демпферов - возможна деформация обжимного кольца;
• Не подходит для труб с внутренним диаметром менее 32 мм - не будет плотного контакта;
• Избегайте монтажа в местах постоянного механического воздействия - удары могут нарушить обжим.

Примеры использования

• Соединение вертикального стояка с горизонтальной подводкой в квартире;
• Переход от основного трубопровода к радиатору в системе отопления;
• Создание поворота в системе тёплого пола перед входом в зону нагрева;
• Ремонт участка медного трубопровода с изменением направления потока.

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр трубы - он должен точно соответствовать 32 мм;
• Используйте только оригинальный обжимной инструмент VALTEC или совместимый с матрицей 32 мм - некорректный инструмент вызывает утечки;
• Не затягивайте обжим слишком сильно - это может треснуть латунь или сплющить трубу;
• После сборки проведите гидравлическую пробу под давлением 1,5×PN (37,5 бар) на 10 минут - это гарантирует герметичность;
• Храните фитинги в сухом месте - хотя они никелированы, влага может вызвать помутнение поверхности.
