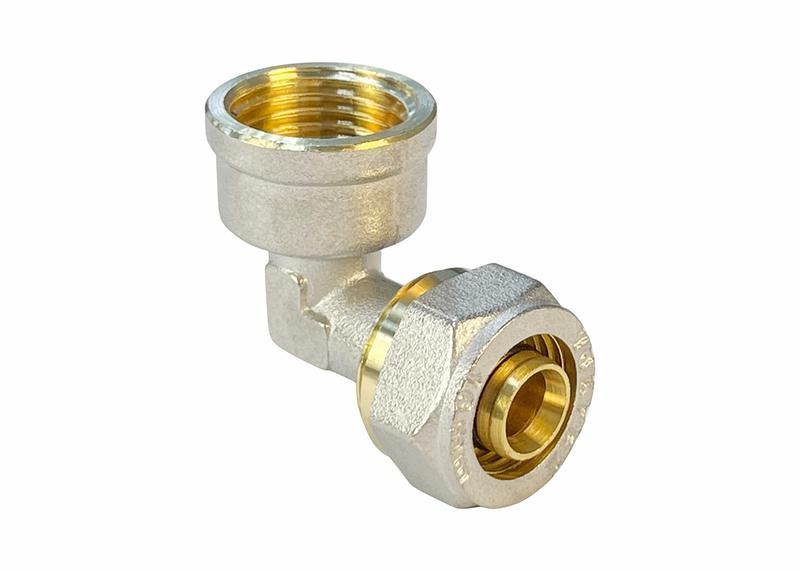

Угольник обжимной с переходом на ВР 32х1 1/4дюйм (50/2) К VALFEX VF.352.N.032114

Угольник обжимной с переходом на внутреннюю резьбу 32 мм х 1 1/4 дюйма (50/2) от VALFEX предназначен для соединения труб из цветного металла или пластиков с резьбовым фланцем под углом 90°. Этот фитинг используется там, где требуется надёжный и герметичный поворот без сварки - например, в системах водоснабжения, гидравлики или сжатого воздуха.

Назначение и область применения

Угольник обжимной с переходом на внутреннюю резьбу 32 мм х 1 1/4 дюйма (50/2) позволяет соединить обжимную трубу диаметром 32 мм с резьбовым элементом стандарта 1¼ дюйма (NPT или ISO 228). Подходит для систем, где важна быстрая сборка и отсутствие сварочных работ. Применяется в промышленном оборудовании, насосных станциях, системах подачи воды и сжатого воздуха.

Технические характеристики

• Тип: Угольник с переходом на внутреннюю резьбу
• Обжимной конец: 32 мм (для труб из меди, PEX, полиэтилена высокой плотности)
• Резьбовой конец: 1 1/4 дюйма (внутренняя резьба, NPT / ISO 228)
• Материал: Латунь - устойчив к коррозии, совместим с питьевой водой
• Форма: Прямой угол 90°
• Артикул: vf.352.n.032114
• Производитель: VALFEX

Совместимость и монтаж

Обжимной конец требует специального обжимного инструмента с матрицей под диаметр 32 мм. Перед установкой проверьте внешний диаметр трубы - он должен точно соответствовать 32 мм. Резьбовая сторона предназначена для соединения с фитингами или устройствами, имеющими наружную резьбу 1 1/4 дюйма. Для герметизации используйте ленту FUM или анаэробный герметик - не применяйте паклю, так как она может вызвать засорение системы.

Безопасность и стандарты

Изделие изготовлено из латуни, соответствующей требованиям EN 12165 для контакта с питьевой водой. Материал не содержит свинца в опасных концентрациях. Соответствует международным нормам для давления до 16 бар при температуре до +90C. Не рекомендуется применять в системах с агрессивными средами (кислоты, щелочи).

Преимущества

• Не требует сварки - снижает время монтажа и риск деформации труб
• Высокая прочность латунного корпуса - выдерживает циклические нагрузки
• Герметичность обеспечивается за счёт обжима, а не резьбового соединения
• Подходит для многократной переборки без потери качества соединения

Ограничения применения

• Не использовать в системах с температурой выше +90C
• Запрещено применять в средах с высоким содержанием хлора, серной кислоты или других агрессивных веществ
• Не подходит для труб с внешним диаметром менее 30 мм или более 34 мм - возможна утечка или разрушение обжима
• Резьба 1 1/4 дюйма - внутренняя; не путать с наружной резьбой - несовместима с большинством стандартных штуцеров

Примеры использования

• Подключение насоса к медной трубе в системе ГВС
• Переход от полиэтиленовой трубы к входному патрубку воздушного компрессора
• Сборка гидравлической линии на станке с ЧПУ
• Ремонт участка трубопровода с необходимостью поворота под 90° без демонтажа всей системы

Практические советы

• Перед обжимом убедитесь, что труба ровно вставлена до упора - недостаточная глубина приведёт к протечкам
• Используйте только инструмент, рекомендованный производителем для 32 мм - некорректный инструмент повредит фитинг
• Проверяйте резьбу перед навинчиванием - наличие заусенцев или повреждений требует замены детали
• При монтаже в закрытых пространствах удобнее собирать узел заранее, затем вводить в место установки
• Артикул vf.352.n.032114 - сохраните его при заказе запасных частей: аналоги от других брендов могут отличаться по шагу резьбы или длине
