Уголок 853 мм для тяжелого оборудования 1200 | R5GFITU1200 DKC ДКС

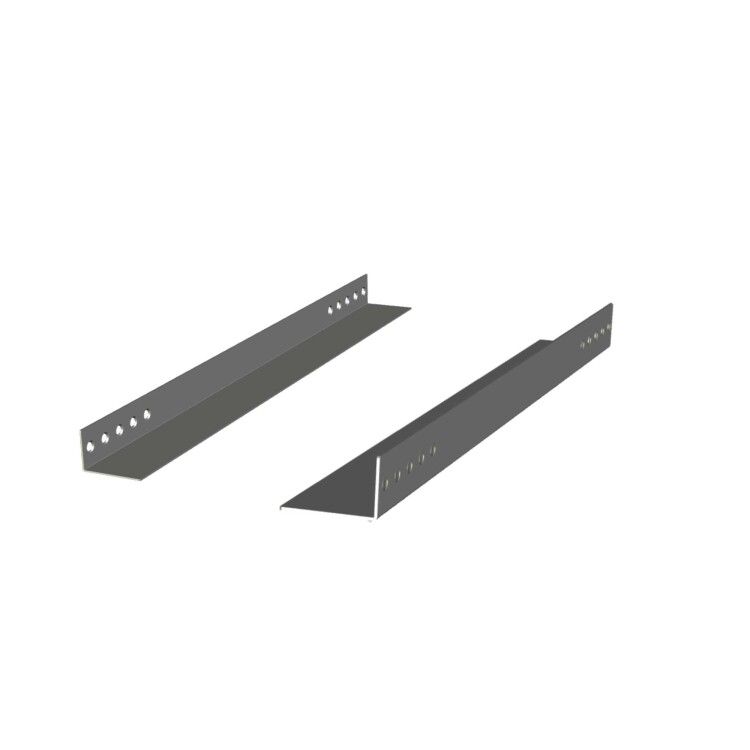

Уголок 853 мм для тяжелого оборудования, глубина 1200 мм, серия DKC, CQE - это металлический кронштейн, предназначенный для надежной фиксации тяжелого IT-оборудования в серверных стойках DKC серии CQE. Артикул r5gfitu1200 обеспечивает устойчивую поддержку устройств с фронтальным креплением, распределяя вес по двум точкам опоры.

Назначение и область применения

Уголок 853 мм для тяжелого оборудования, глубина 1200 мм, серия DKC, CQE используется для установки тяжелых устройств в 19-дюймовых стойках DKC серии CQE глубиной 1200 мм. Применяется там, где оборудование имеет только передние точки крепления - например, серверы, коммутаторы, UPS или другие устройства без задних креплений. Благодаря этому уголок предотвращает перекос и деформацию корпуса стойки под нагрузкой.

Технические характеристики

• Глубина: 853 мм - соответствует внутренней глубине стоек серии CQE (1200 мм), обеспечивая доступ к задним частям оборудования;
• Максимальная статическая нагрузка: 150 кг на пару уголков - рассчитана на два устройства массой до 75 кг каждое;
• Материал: сталь с покрытием - устойчива к механическим воздействиям и коррозии;
• Форма: L-профиль - позволяет закрепить на вертикальных направляющих стойки;
• Комплектация: две единицы + крепежные элементы (болты, гайки, шайбы);
• Регулируемый шаг крепления: совместим с L- и С-образными профилями стоек DKC.

Совместимость и монтаж

Уголок 853 мм для тяжелого оборудования, глубина 1200 мм, серия DKC, CQE совместим исключительно со стойками DKC серии CQE глубиной 1200 мм. Крепится к вертикальным L- или С-профилям с помощью стандартных болтов M6. Для правильной установки необходимо:

• Выровнять оба уголка по одной горизонтали - допуск +-2 мм;
• Использовать все четыре точки крепления каждого уголка - снижает риск провисания;
• Не использовать с другими сериями стоек - отличается расположение отверстий и форма профилей.

Преимущества

• Равномерное распределение нагрузки - снижает риск повреждения оборудования и стойки;
• Стандартный комплект - не требует докупки крепежа;
• Жесткая конструкция - выдерживает длительную эксплуатацию без деформаций;
• Поддержка тяжелого оборудования - решает проблему отсутствия заднего крепления.

Ограничения применения

• Не предназначен для стоек других производителей - несовместим с форматами EIA-310-D или IEC 60297;
• Не рекомендуется применять при динамических нагрузках - например, ввибрационных средах без демпферов;
• Максимальная нагрузка 150 кг - превышение вызывает прогиб и риск аварии;
• Не подходит для оборудования с боковым креплением - только для фронтального.

Примеры использования

• Установка серверов Dell PowerEdge R750 (до 40 кг) в стойке DKC CQE-1200;
• Фиксация бесперебойника APC Symmetra LX 10 кВА (до 80 кг) с использованием двух пар уголков;
• Закрепление сетевых шасси Cisco Catalyst 9500 (до 65 кг) в центре обработки данных;
• Монтаж медиаплееров и контроллеров в системах видеонаблюдения с высокой плотностью размещения.

Практические советы

• Перед монтажом проверьте соответствие глубины стойки - 1200 мм; уголок 853 мм не подойдет для более узких стоек;
• Используйте уровень при установке - даже небольшой перекос увеличивает нагрузку на один край;
• Не затягивайте крепеж слишком сильно - это может повредить резьбу профиля;
• При замене старых уголков - всегда используйте новый комплект крепежа, так как ранее использованные болты теряют прочность;
• Для оборудования свыше 100 кг - рекомендуется дополнительно зафиксировать его к заднему каркасу стойки.
