Угольник комбинированный 20x1/2' НР переходной, полипропиленовый PPR, белый - 10126020 VALFEX 00000008745

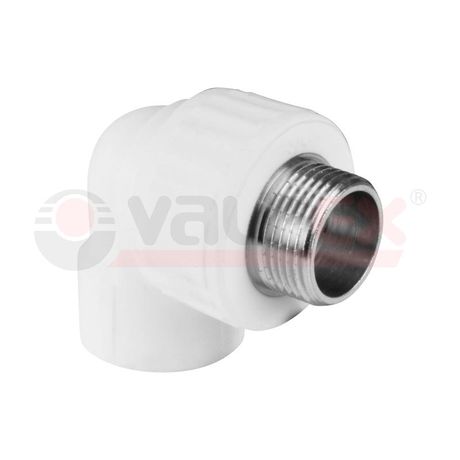

Угольник переходной с наружной резьбой 20 мм х 1/2 дюйм, комбинированный, полипропиленовый, белый, 125/25 от Valfex предназначен для поворота потока жидкости под углом 90° и перехода между полипропиленовой трубой и металлической резьбой. Этот фитинг сочетает надёжность сварного соединения с возможностью быстрого подключения к оборудованию через резьбу.

Назначение и область применения

Фитинг используется там, где требуется соединить полипропиленовую трубу диаметром 20 мм с устройством, имеющим внутреннюю резьбу 1/2 дюйма. Подходит для систем холодного и горячего водоснабжения, отопления, гидравлических контуров в жилых, коммерческих и промышленных зданиях. Применяется в узлах подключения к насосам, кранам, счетчикам, радиаторам и другому оборудованию с резьбовым входом.

Технические характеристики

• Тип изделия: Угольник 90°
• Диаметр трубы (PPR): 20 мм
• Тип резьбы: Наружная, 1/2 дюйма (G 1/2")
• Тип соединения: Комбинированное - сварка с одной стороны, резьба с другой
• Материал корпуса: Полипропилен PPR (вставки) + латунь ЛС-59-1 (резьбовая часть)
• Рабочее давление: до 25 бар при температуре до 20C
• Цвет: Белый
• Гарантия: 10 лет со дня производства

Совместимость и монтаж

Сторона с полипропиленовой вставкой соединяется с трубой 20 мм методом тепловой сварки (раструбная сварка). Для этого необходимо использовать подходящий паяльник и соблюдать режим нагрева (обычно 260–270 C, время нагрева - около 7 секунд). Резьбовая сторона (1/2 дюйм) предназначена для накручивания на внутреннюю резьбу оборудования. Перед сборкой рекомендуется применить ленту ФУМ или пасту для герметизации резьбы. Не допускается перекос при затяжке - это может привести к трещинам в латуни.

Безопасность и стандарты

Латунная часть соответствует требованиям ГОСТ 15527-2014 (материал ЛС-59-1). Полипропилен PPR соответствует нормам для систем водоснабжения и отопления. Максимальная рабочая температура - 95 C при давлении 25 бар; при более высоких температурах допустимое давление снижается (см. график производителя). Фитинг не предназначен для работы с агрессивными средами, маслами, растворителями и сжиженным газом.

Преимущества

• Комбинированная конструкция исключает необходимость в переходниках - одно изделие заменяет два элемента
• Латунная резьба обеспечивает прочное и долговечное соединение с металлическими компонентами
• Полипропилен устойчив к коррозии, не образует отложений внутри
• Белый цвет позволяет легко выявить механические повреждения и загрязнения
• Гарантия 10 лет подтверждает качество материалов и технологии изготовления

Ограничения применения

• Не применяется в системах с циркуляцией агрессивных химических веществ
• Запрещено использование при температуре выше 95 C без учёта снижения допустимого давления
• Не подходит для установки в открытых участках под прямыми солнечными лучами - полипропилен теряет прочность под УФ-излучением
• Резьбовая часть не рассчитана на многократные демонтажи - после нескольких разборок возможно ослабление герметичности

Примеры использования

• Подключение полипропиленового стояка к водомерному узлу с резьбой G 1/2"
• Переход от PPR-трубы к входу циркуляционного насоса
• Соединение системы отопления с радиатором, оснащённым резьбовыми патрубками
• Монтаж смесителей и запорной арматуры в ванных комнатах и кухнях

Практические советы

• При сварке используйте только чистые, сухие и обрезанные под прямым углом концы трубы - искривление вызывает плохое соединение
• Проверьте посадочный диаметр резьбы перед установкой - он должен точно совпадать с внутренней резьбой устройства (не путать с внешним диаметром!)
• Не затягивайте резьбу слишком сильно - достаточно плотного контакта. Перегрузка может повредить латунную вставку
• Артикулы 00000008745 и 10126020 - это один и тот же продукт от Valfex. Разница лишь в номере по базам поставщиков
• Храните фитинги в сухом месте, защищённом от света - даже при отсутствии монтажа сохраняйте целостность материала
