Угол с внутренней резьбой (простое крепление) 20х1/2дюйм (80/20) VALFEX 10120020 00000008733

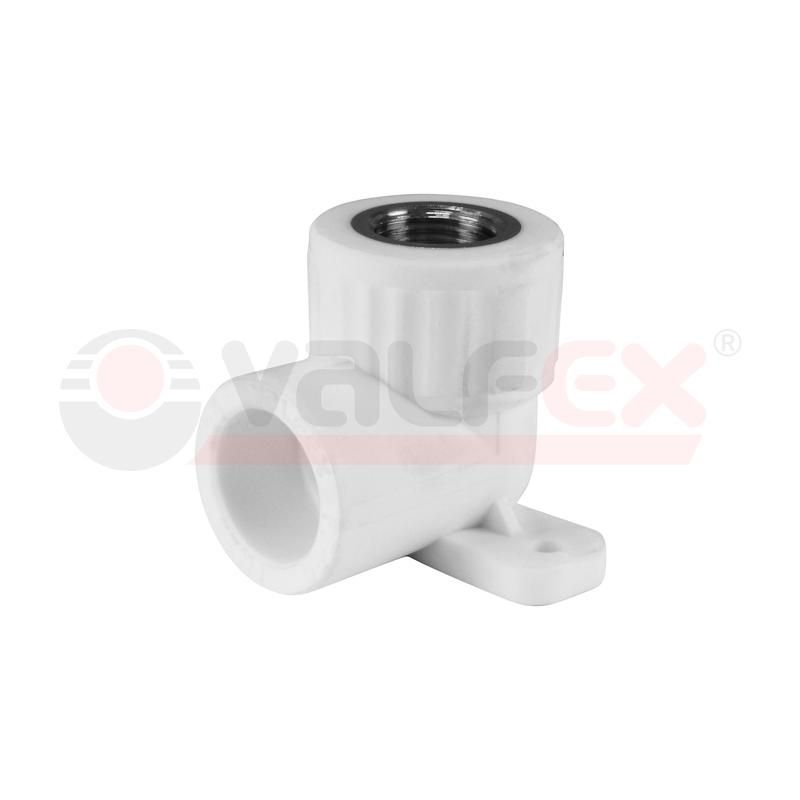

Угол с внутренней резьбой и креплением 20х1/2 дюйм белый от Valfex - комбинированный фитинг из полипропилена и латуни, предназначенный для надёжного соединения трубопроводов с оборудованием, таким как смесители, водонагреватели и запорная арматура. Артикулы 10120020 и 00000008733 обеспечивают совместимость с системами холодного и горячего водоснабжения.

Назначение и область применения

Фитинг используется для поворота трубопровода на 90 градусов с одновременным подключением оборудования через внутреннюю резьбу. Подходит для установки в системах холодного и горячего водоснабжения, где требуется герметичное соединение между полипропиленовой трубой и металлическими компонентами - например, смесителем, термостатическим клапаном или бойлером.

Технические характеристики

• Диаметр трубы: 20 мм - соответствует стандартным полипропиленовым трубам PN25;
• Резьба: внутренняя G 1/2" - позволяет подключать оборудование с внешней метрической или дюймовой резьбой;
• Материал корпуса: полипропилен PPR - устойчив к коррозии, химически инертен;
• Вставка резьбовая: латунь ЛС-59-1 - прочная, долговечная, обеспечивает плотное соединение с металлическими элементами;
• Рабочее давление: до 25 бар при температуре до +95 C - подходит для систем центрального теплоснабжения;
• Цвет: белый - визуально сочетается с большинством полипропиленовых труб и не выделяется в открытых участках системы;
• Тип соединения: сварка - резьба - труба спаивается с полипропиленовой частью, оборудование крепится через резьбу.

Совместимость и монтаж

Угол с внутренней резьбой и креплением 20х1/2 дюйм белый требует двухэтапного монтажа:

• Первая часть - полипропиленовый торец - паяется с трубой с помощью муфт или раструбного способа; важно соблюдать температуру пайки (260–270 C) и время нагрева (не более 8 секунд);
• Вторая часть - латунная вставка с резьбой G 1/2" - подключается к оборудованию с помощью подходящего ключа; перед сборкой рекомендуется использовать лён или ФУМ-ленту для герметизации резьбы.

Не допускается механическая нагрузка на резьбовую часть после монтажа - она должна быть зафиксирована в жестком положении.

Безопасность и стандарты

Изделие соответствует требованиям к материалам, контактирующим с питьевой водой. Производство латунных деталей выполнено по технологии горячего штампования - исключает пористость и микротрещины. Полипропилен PPR сертифицирован для использования в системах водоснабжения согласно ГОСТ Р 52134 и DIN 8077/8078.

Преимущества

• Комбинированная конструкция объединяет прочность латуни и коррозионную стойкость полипропилена;
• Высокая рабочая температура (+95 C) и давление (25 бар) позволяют применять в системах горячего водоснабжения и отопления;
• Гарантия 10 лет - подтверждает долговечность материалов и качество изготовления;
• Белый цвет маскирует фитинг в декоративных зонах - например, в ванных комнатах или на видимых участках трубопровода.

Ограничения применения

• Не предназначен для использования в системах с высоким уровнем абразива - песок или ржавчина в воде могут повредить резьбу;
• Запрещено применять в системах с давлением выше 25 бар или температурой воды выше +95 C - риск деформации полипропилена;
• Не следует использовать в качестве опоры для веса оборудования - вся нагрузка должна восприниматься конструкцией самого устройства, а не фитингом;
• Латунная вставка несовместима с медными трубами - требуется переходник, если труба не полипропиленовая.

Примеры использования

• Подключение водонагревателя к полипропиленовой трубе в квартире;
• Присоединение смесителя к вертикальному стояку в ванной комнате;
• Монтаж термостатического клапана в системе тёплого пола;
• Обход препятствий в стене при замене старого металлопластикового трубопровода на современную PPR-систему.

Практические советы

• Перед пайкой проверьте посадочный диаметр трубы - он должен точно соответствовать 20 мм, иначе соединение будет негерметичным;
• При затяжке резьбы используйте два ключа: один - для фитинга, второй - для предотвращения проворота всей конструкции;
• Не перетягивайте резьбу - латунь мягче стали, и её можно легко повредить;
• Если система работает под постоянным давлением, проверьте герметичность резьбы через 24 часа после монтажа;
• Артикулы 10120020 и 00000008733 взаимозаменяемы - различаются только партиями, но не конструкцией.
