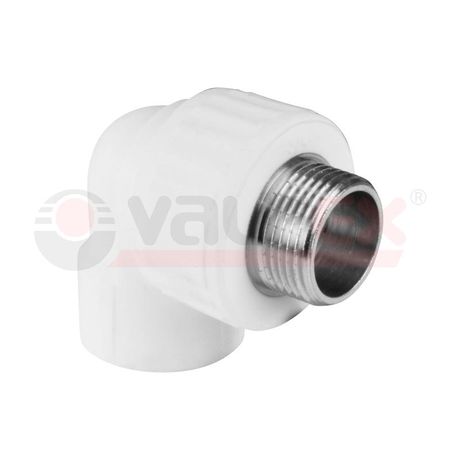

Угольник комбинированный 20x3/4' НР переходной, полипропиленовый PPR, белый - 10126220 VALFEX 00000017330

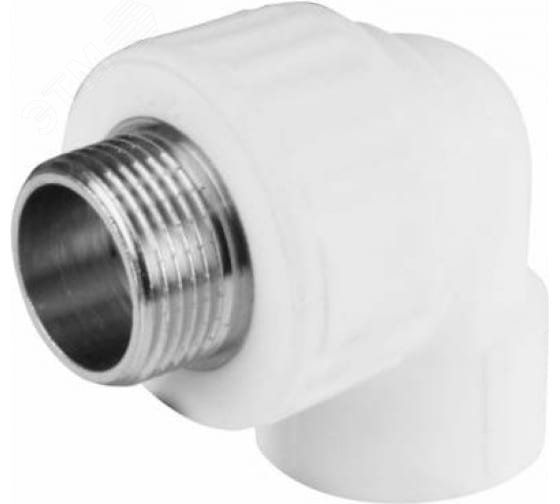

Угольник переходной с наружной резьбой 20 мм х 3/4 дюйма от Valfex (артикулы 00000017330 и 10126220) - это комбинированный фитинг из полипропилена и латуни, предназначенный для поворота потока жидкости на 90° и перехода между свариваемой полипропиленовой трубой и резьбовым соединением. Подходит для систем холодного и горячего водоснабжения, отопления и других напорных сетей.

Назначение и область применения

Фитинг используется там, где необходимо изменить направление трубы на 90 градусов и одновременно перейти с полипропиленовой трубы на резьбовое соединение. Применяется в системах водоснабжения, отопления, канализации и технологических контурах, где требуется надёжный и герметичный переход между материалами. Особенно удобен при подключении к оборудованию - кранам, насосам, счетчикам, радиаторам - с резьбой 3/4 дюйма.

Технические характеристики

• Тип изделия: угольник (повышает угол на 90°)
• Диаметр полипропиленового конца: 20 мм (для сварки с трубой D20)
• Тип резьбы: наружная, 3/4 дюйма (G 3/4")
• Материал корпуса: полипропилен PPR (термостойкий, устойчив к коррозии)
• Закладная деталь: латунь ЛС-59-1 (высокопрочная, антикоррозийная)
• Рабочее давление: до 25 бар при температуре +20C
• Цвет: белый
• Класс эксплуатации: 1, 2, 4, 5, ХВ (соответствует требованиям для холодной воды, горячей воды и отопления)
• Метод изготовления: литьё под давлением для пластика, горячее штампование для латуни

Совместимость и монтаж

Один конец фитинга - полипропиленовая муфта - сваривается с трубой Ø20 мм методом тепловой сварки (при температуре около 260C). Второй конец имеет наружную резьбу 3/4" - для затяжки гайкой с уплотнителем (например, льном, ФУМ-лентой или резиновым кольцом). Убедитесь, что резьба не перекручивается при сборке. Не используйте силовые инструменты для заворачивания - достаточно ручного усилия. После сварки дождитесь полного остывания перед испытанием системы на давление.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для систем питьевой воды (PPR класса эксплуатации ХВ). Латунь ЛС-59-1 содержит менее 0,5% свинца, что допускает применение в системах водоснабжения. Соответствует ГОСТ Р 52134 и DIN 8077/8078 для полипропиленовых фитингов.

Преимущества

• Объединяет два типа соединений - сварку и резьбу - в одном элементе, снижает количество стыков и риск протечек
• Латунная вставка обеспечивает прочность и долговечность резьбового соединения
• Полипропилен устойчив к химическим воздействиям, не зарастает известковым налётом
• Белый цвет позволяет легко выявить механические повреждения и загрязнения
• Выдерживает высокую рабочую температуру до 95C (кратковременно - до 110C)

Ограничения применения

• Не предназначен для систем с давлением выше 25 бар
• Не рекомендован для установки в системах с агрессивными средами (кислоты, щёлочи, растворители)
• Не следует использовать в условиях постоянного прямого UV-излучения (на открытом воздухе без защиты)
• Резьба 3/4" - только наружная; внутренняя резьба недоступна в этой модели
• Подходит только для труб Ø20 мм - не совместим с другими диаметрами

Примеры использования

• Подключение полипропиленовой трубы к входному клапану водонагревателя с резьбой G 3/4"
• Переход от основной трассы из PPR к запорному крану на кухне
• Соединение с циркуляционным насосом в системе тёплых полов
• Присоединение к счётчику воды с резьбовым выходом

Практические советы

• При сварке соблюдайте время нагрева - обычно 5–7 секунд для трубы и фитинга при температуре 260C
• Проверьте соответствие резьбы: 3/4" = 20 мм по внешнему диаметру, но не путайте с метрической резьбой M20
• Для лучшей герметизации резьбы используйте ФУМ-ленту (2–3 оборота) или специальный герметик для водопровода
• После монтажа проведите гидроиспытание на давление 1,5×рабочее (до 37,5 бар) с выдержкой 10 минут
• Не применяйте этот угольник вместо компенсационного колена - он не рассчитан на значительные термические деформации
