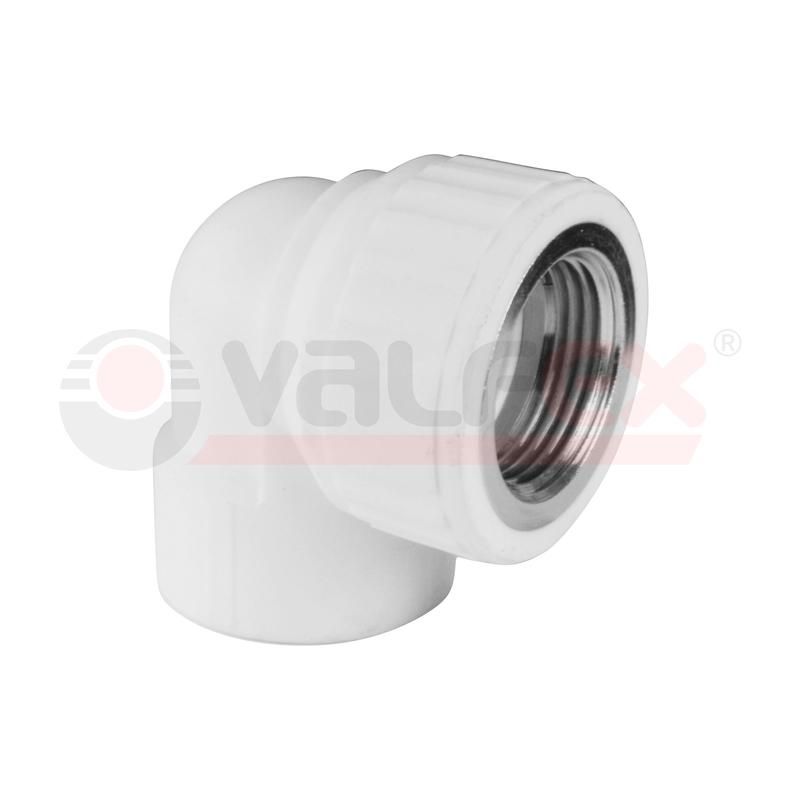

Угольник комбинированный 20x3/4' ВР переходной, полипропиленовый PPR, белый - 10125120 VALFEX 00000008740

Угольник переходной комбинированный с внутренней резьбой 20 мм х 3/4 дюйм белый (80/20) от Valfex предназначен для поворота потока жидкости под углом 90° и перехода между полипропиленовой трубой и металлической резьбой. Подходит для систем холодного и горячего водоснабжения, отопления и других напорных сетей из PPR.

Назначение и область применения

Этот фитинг используется там, где необходимо соединить полипропиленовую трубу диаметром 20 мм с устройством или трубой, имеющим внешнюю метрическую резьбу 3/4 дюйма. Применяется в системах водоснабжения, отопления, кондиционирования и технологических контурах, где требуется надёжный переход между свариваемым пластиком и резьбовым соединением.

Технические характеристики

• Тип изделия: Угольник (90°)
• Диаметр трубы (PPR): 20 мм
• Резьба: 3/4 дюйма (внутренняя, метрическая)
• Материал корпуса: Полипропилен PPR
• Закладная деталь: Латунь ЛС-59-1
• Рабочее давление: до 25 бар при температуре до +20C
• Цвет: Белый
• Тип соединения: Комбинированное - одна сторона сваривается с трубой, другая имеет резьбу
• Класс эксплуатации: 1, 2, 4, 5, ХВ (для холодной воды)

Совместимость и монтаж

Одна сторона угольника - гладкий конец из PPR - сваривается с трубой того же материала и диаметра (20 мм) с помощью термической сварки. Для этого необходима соответствующая насадка на сварочный аппарат. Вторая сторона - латунная вставка с внутренней резьбой 3/4 дюйма - предназначена для накручивания фланца, крана, клапана или адаптера с наружной резьбой.

Не используйте герметики типа ленты ФУМ или пасты на резьбе - они могут попасть внутрь системы и вызвать засор. Достаточно плотного затягивания руками с последующим доведением ключом на 1/4–1/2 оборота.

Безопасность и стандарты

Фитинг изготовлен из материалов, соответствующих требованиям к материалам для систем питьевой воды. Латунь ЛС-59-1 содержит меньше свинца, чем обычные сплавы, что снижает риск загрязнения воды. Соответствует нормам для классов эксплуатации 1, 2, 4, 5 и ХВ - допущен для использования в жилых и общественных зданиях.

Преимущества

• Объединяет два типа соединений - сварку и резьбу - в одном элементе, уменьшая количество компонентов в системе
• Латунная вставка обеспечивает прочность и долговечность резьбового соединения
• Полипропиленовая часть совместима со всеми стандартными трубами PPR 20 мм
• Высокая устойчивость к коррозии и химическим воздействиям
• Белый цвет позволяет легко выявить механические повреждения или трещины

Ограничения применения

• Не применяйте в системах с высокими температурами выше +95C - даже при рабочем давлении 25 бар срок службы снижается
• Не используйте для газовых систем - материалы не сертифицированы для газа
• Избегайте механических нагрузок на резьбовую сторону - она не рассчитана на постоянное усилие или вибрацию
• Не рекомендован для открытого монтажа под прямыми солнечными лучами - PPR со временем теряет прочность под УФ-излучением

Примеры использования

• Подключение радиатора отопления к полипропиленовой магистрали через запорный кран с резьбой 3/4"
• Переход от PPR-трубопровода к входному штуцеру водонагревателя
• Присоединение автоматического воздухоотводчика или предохранительного клапана к сети горячего водоснабжения
• Монтаж счетчиков воды с резьбовым подключением в домашних системах из PPR

Практические советы

• Проверьте посадочный диаметр трубы перед сваркой - он должен точно соответствовать 20 мм. Неправильный диаметр приведёт к слабому соединению
• При использовании в системах с частыми перепадами температуры - увеличьте время остывания после сварки до 5 минут
• Не затягивайте резьбу слишком сильно - латунь мягче стали, есть риск перекоса или повреждения резьбы
• Артикулы 10125120 и 00000008740 - это один и тот же продукт от Valfex; различаются лишь номера в базах поставщиков
• Храните фитинги в сухом месте, защищённом от пыли - грязь внутри резьбы может повредить уплотнение при сборке
