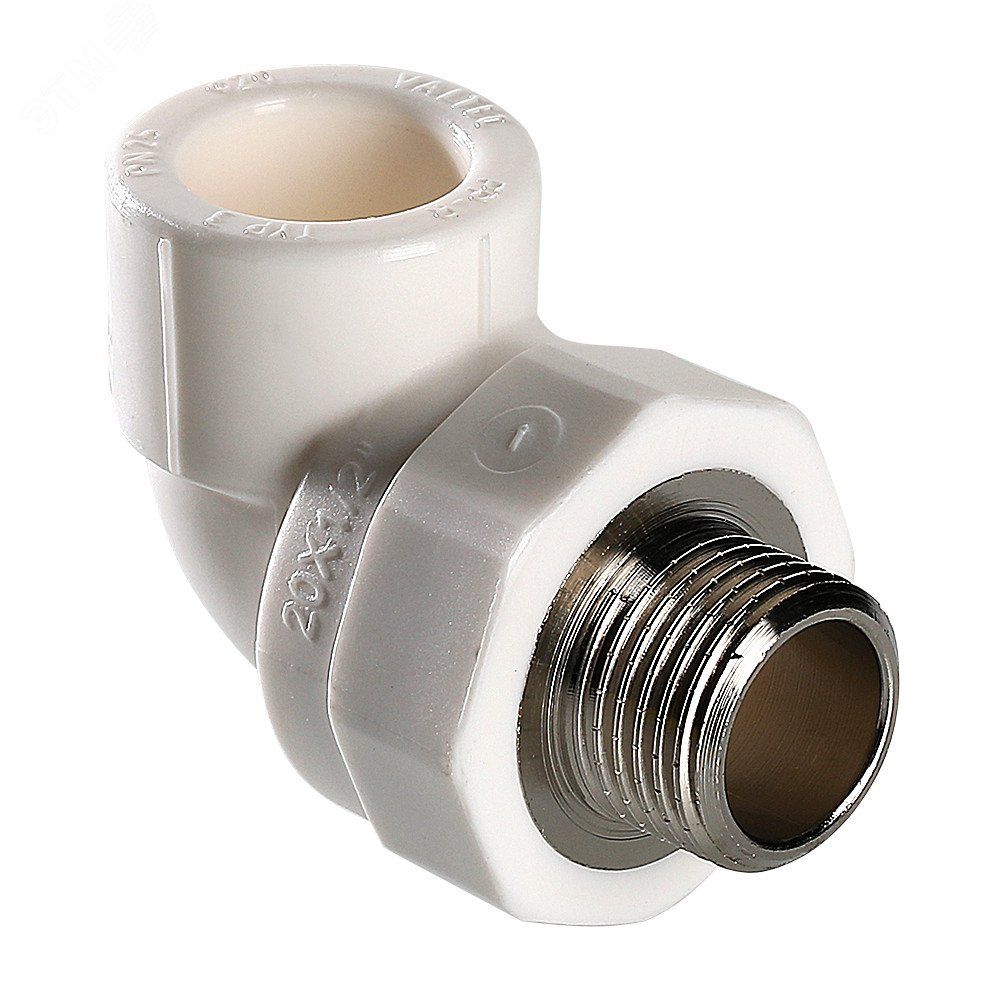

Угольник комбинированный 20x3/4' НР переходной, полипропиленовый PPR, белый - PV7532005 VALTEC VTp.753.0.02005

Угольник комбинированный 20x3/4 дюйма, полипропиленовый, белый от VALTEC - это надёжный переходной фитинг для соединения полипропиленовой трубы с резьбовым элементом под углом 90°. Подходит для систем холодного и горячего водоснабжения, отопления и других сетей с неагрессивными средами. Артикулы pv7532005 и vtp.753.0.02005 соответствуют одному продукту.

Назначение и область применения

Фитинг предназначен для создания поворотов в трубопроводе между полипропиленовой частью и резьбовым устройством - например, краном, клапаном, насосом или радиатором. Применяется в системах ХВС, ГВС, отопления, где рабочая среда не разрушает полипропилен и латунь. Не используется для агрессивных химикатов, масел, топлив или паровых систем.

Технические характеристики

• Диаметр полипропиленовой части: 20 мм - совместим с трубой ПП 20 мм (наружный диаметр)
• Резьба: наружная, 3/4 дюйма, тип НР (наружная резьба по ГОСТ 6357)
• Материал: корпус из полипропилена, вставка с резьбой - латунь
• Рабочее давление: до 25 бар при температуре до +90C
• Цвет: белый - визуально отличается от серых аналогов, удобен для контроля монтажа
• Тип соединения: сварка с полипропиленовой трубой + резьбовое подключение
• Угол соединения: 90°

Совместимость и монтаж

Одна сторона фитинга - полипропиленовая муфта, которая спаивается с трубой ПП 20 мм с помощью термосварки. Для этого нужен паяльник с насадкой 20 мм. Вторая сторона - латунная наружная резьба 3/4" НР, куда заворачиваются устройства с внутренней резьбой того же стандарта. На корпусе есть шестигранник - для затяжки резьбового соединения гаечным ключом без перекоса. Убедитесь, что резьба на подключаемом оборудовании также соответствует ГОСТ 6357 (NPT/BSPP не подходят).

Безопасность и стандарты

Изготовлен в соответствии с требованиями к фитингам для систем водоснабжения и отопления. Латунная вставка обеспечивает прочность резьбового соединения, полипропилен - устойчивость к коррозии. Соответствует нормам для питьевой воды. Не содержит свинца в контакте с водой.

Преимущества

• Комбинированная конструкция исключает необходимость в переходниках - снижает число возможных утечек
• Латунная вставка выдерживает многократную сборку/разборку резьбы
• Шестигранник позволяет точно затянуть резьбу без повреждения корпуса
• Белый цвет упрощает визуальный контроль качества сварки и расположения фитинга
• Высокая устойчивость к гидроударам благодаря сочетанию пластичного ПП и жёсткой латуни

Ограничения применения

• Не применяется в системах с агрессивными средами: кислоты, щёлочи, растворители, дизельное топливо
• Не рекомендован для паровых систем - температура пара превышает допустимые пределы материала
• Запрещено использовать в качестве опоры или нагрузочного элемента - фитинг не рассчитан на механическую нагрузку
• Работает только с трубами ПП 20 мм - несовместим с металлопластиком, медью, сталью
• Резьба не предназначена для герметизации лентой или пастой - требуется только плотная затяжка

Примеры использования

• Подключение полипропиленовой трубы к входу циркуляционного насоса
• Переход от ПП-трубопровода к запорному крану с резьбой 3/4"
• Соединение с радиатором отопления через резьбовой адаптер
• Присоединение к расширительному баку в закрытой системе отопления

Практические советы

• Перед сваркой зачистите торец трубы и обезжирьте поверхность фитинга
• При затяжке резьбы используйте гаечный ключ только за шестигранник - не беритесь за полипропилен
• Проверяйте соответствие резьбы: 3/4" НР ≠ 3/4" NPT - они не взаимозаменяемы
• После монтажа проверяйте герметичность при рабочем давлении - особенно в местах сварки
• При замене старого металлического уголка - учтите, что ПП имеет больший коэффициент теплового расширения; предусмотрите компенсацию
