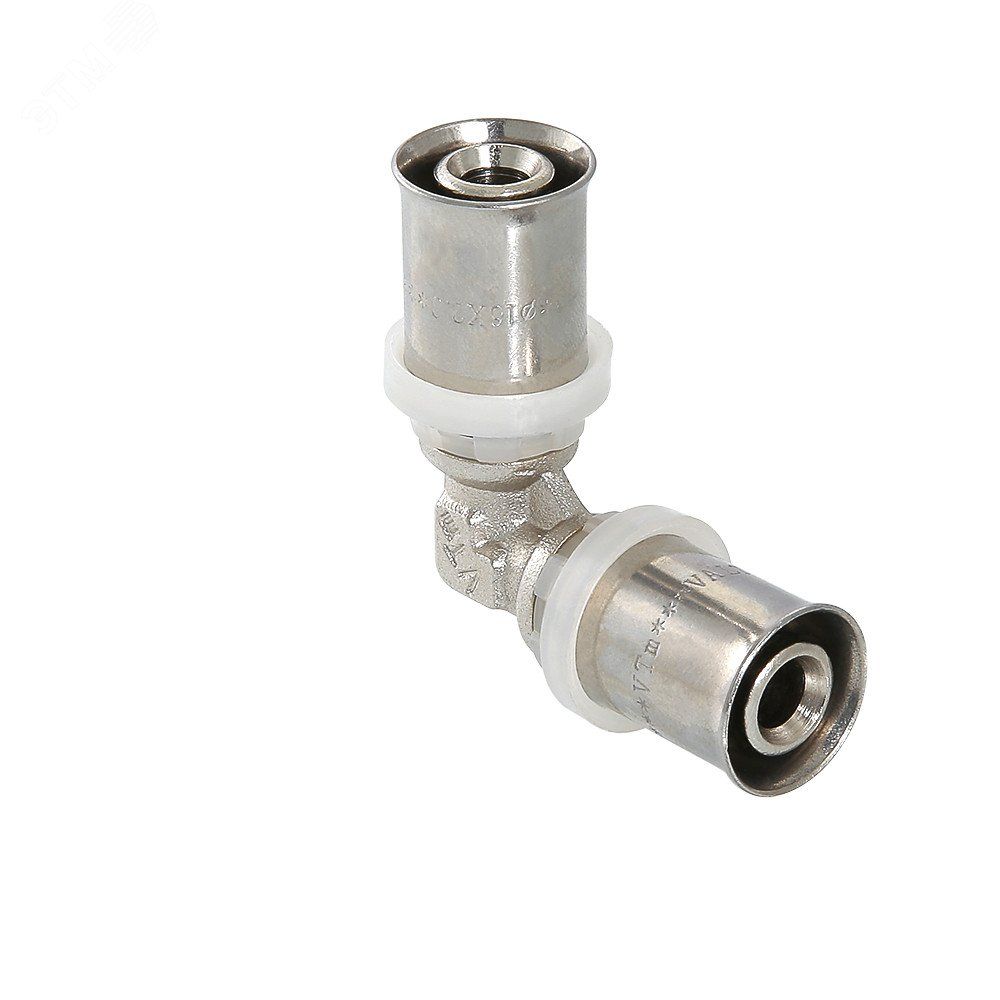

Угольник 20 пресс - IV2512000 VALTEC VTm.251.N.002020

Угольник пресс-фитинг 20 от VALTEC - это надёжный поворотный элемент для соединения металлопластиковых и сшитых полиэтиленовых труб под углом 90° в системах холодного и горячего водоснабжения и отопления. Артикулы iv2512000 и vtm.251.n.002020 соответствуют требованиям сантехнических систем с высокими нагрузками.

Назначение и область применения

Угольник пресс-фитинг 20 предназначен для создания поворотов в трубопроводах без сварки, нарезки резьбы или пайки. Подходит для систем, где важны герметичность, долговечность и быстрый монтаж: жилые дома, офисы, тепловые пункты, системы напольного отопления. Работает с трубами из сшитого полиэтилена (PEX) и металлопластика диаметром 20 мм.

Технические характеристики

• Размер: 20 мм - совпадает с внешним диаметром труб, для которых предназначен
• Тип соединения: прессовое - требует специальный инструмент, обеспечивает монолитное соединение
• Опрессовочный профиль: TH - совместим с пресс-клещами с насадкой типа TH
• Материал корпуса: латунь CW617N с никелированным покрытием - устойчив к коррозии, безопасен для питьевой воды
• Материал пресс-гильзы: нержавеющая сталь AISI 304 - усиливает механическую прочность и срок службы
• Уплотнители: два кольца EPDM на каждый штуцер - эластичны, термостойки, не высыхают
• Фиксатор/диэлектрик: нейлон - предотвращает электрохимическую коррозию между разными металлами
• Номинальное давление: PN 25 бар - выдерживает давление до 2,5 МПа
• Максимальная рабочая температура: 115 C - подходит для систем горячего водоснабжения и отопления

Совместимость и монтаж

Угольник пресс-фитинг 20 совместим только с трубами из PEX и металлопластика наружным диаметром 20 мм. Для установки требуется пресс-инструмент с насадкой TH - другие типы насадок (например, T, S, E) не подходят. Перед опрессовкой необходимо обрезать трубу перпендикулярно, зачистить кромки и проверить глубину вставки по меткам на фитинге. Нельзя использовать с медными, стальными или ПВХ трубами.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих нормам для контакта с питьевой водой (EN 1254-1, WRAS, KTW). Латунь CW617N имеет низкий уровень свинца, что важно для безопасности водоснабжения. Уплотнители EPDM сертифицированы для работы с горячей водой до 115 C.

Преимущества

• Не требует открытого пламени, клея или резьбовой нарезки - безопаснее и быстрее, чем традиционные методы
• Два уплотнительных кольца на каждом конце - снижают риск протечек даже при колебаниях давления
• Никелированная поверхность - легко моется, не царапается, не окисляется
• Нержавеющая стальная гильза - увеличивает срок службы в агрессивной среде
• Нейлоновый фиксатор - исключает контакт меди и стали, предотвращает гальваническую коррозию

Ограничения применения

• Не применяется в системах с давлением выше 25 бар
• Не допускается использование при температурах выше 115 C - возможна деформация уплотнителей
• Не подходит для труб с другим наружным диаметром - даже +-0,5 мм может вызвать негерметичность
• Запрещено применять с трубами, имеющими внутренние повреждения, зазубрины или следы старого монтажа
• Не рекомендован для систем с частыми гидроударами без демпферов

Примеры использования

• Поворот в радиаторной сети отопления
• Подключение к смесителю в ванной комнате
• Обход препятствий в напольном контуре тёплого пола
• Соединение участков трубопровода в труднодоступных местах
• Модернизация старых систем без замены всей трассы

Практические советы

• Перед монтажом всегда проверяйте соответствие диаметра трубы и фитинга - 20 мм должны точно совпасть
• Используйте только оригинальные насадки TH - несовместимые инструменты могут повредить гильзу
• После опрессовки осмотрите место соединения: равномерная деформация гильзы - признак правильного монтажа
• Не затягивайте фитинг руками - он не имеет резьбы и не предназначен для вращения после установки
• Храните в сухом месте - влага может спровоцировать коррозию на латуни, особенно при длительном хранении
