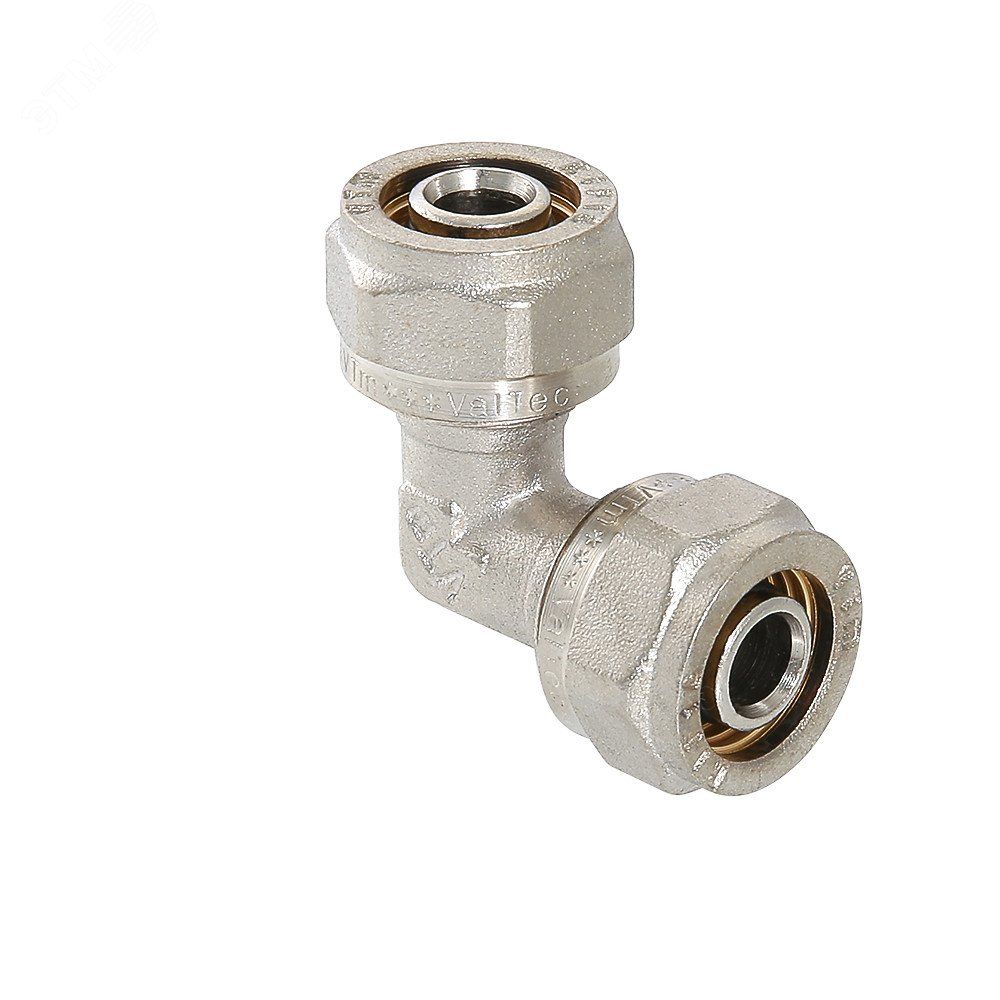

Угольник 20 обжимной - IV3512000 VALTEC VTm.351.N.002020

Угольник обжимной 20 от VALTEC - фитинг для надёжного соединения металлополимерных и медных труб под углом 90° без сварки или резьбы. Артикулы iv3512000 и vtm.351.n.002020 подходят для систем горячего и холодного водоснабжения, где важна герметичность и долгий срок службы.

Назначение и область применения

Угольник обжимной 20 используется для поворота трубопровода на 90 градусов между двумя трубами одинакового диаметра - 20 мм. Подходит для соединения металлополимерных (металлопластиковых) и медных труб в системах водоснабжения и отопления. Применяется в жилых домах, офисах, промышленных объектах там, где требуется быстрый и герметичный монтаж без использования инструментов для сварки.

Технические характеристики

• Размер и диаметр: 20 мм - соответствует внешнему диаметру труб, с которыми совместим.
• Тип соединения: Обжимное - требует использование специального обжимного инструмента, не использует резьбу.
• Материал: Латунь никелированная CW 617N - устойчив к коррозии, обеспечивает длительную работу в условиях воды и пара.
• Номинальное давление PN: 25 бар - выдерживает давление до 2,5 МПа, что достаточно для систем центрального и автономного отопления.
• Максимальная рабочая температура: 130 C - допустимо применение в системах горячего водоснабжения и низкотемпературного отопления.
• Тип изделия: Уголок - формирует угол 90° между двумя трубами.
• Резьба: Отсутствует - не предназначен для резьбового подключения.

Совместимость и монтаж

Угольник обжимной 20 совместим только с трубами внешним диаметром 20 мм - металлополимерными (например, PEX-Al-PEX) и медными. Для установки необходим обжимной инструмент с матрицей под 20 мм. Перед обжимом труба должна быть ровно вставлена до упора, без перекосов. Нельзя использовать с пластиковыми трубами без металлического слоя или с другими диаметрами - это вызовет протечки.

Безопасность и стандарты

Изделие изготовлено из латуни CW 617N, соответствующей европейским требованиям к материалам для контакта с питьевой водой. Соответствует нормам EN 1254 и ISO 4427 для систем водоснабжения. Не содержит свинец в опасных концентрациях.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения соседних элементов теплом.
• Никелированное покрытие защищает от окисления и облегчает очистку поверхности.
• Высокая прочность соединения - после правильного обжима шов не подвержен утечкам даже при колебаниях давления.
• Подходит для скрытой прокладки - не нуждается в доступе для обслуживания после установки.

Ограничения применения

• Не применяется для газовых систем - материал и конструкция не сертифицированы для газа.
• Не рекомендован для систем с температурой выше 130 C - возможна деформация материала.
• Несовместим с трубами других диаметров - например, 16 мм или 25 мм.
• Запрещено использовать без обжимного инструмента - попытки затянуть руками или гаечным ключом приведут к утечке.

Примеры использования

• Соединение вертикального стояка с горизонтальной подводкой к радиатору в квартире.
• Переход от основного трубопровода к точке водоразбора под мойкой.
• Монтаж системы тёплого пола в местах изменения направления трассы.
• Ремонт участка трубопровода в старом здании, где невозможно применить сварку.

Практические советы

• Перед монтажом проверьте внутреннюю поверхность трубы - удалите заусенцы и обработайте край фаской, чтобы избежать повреждения уплотнительного кольца.
• Используйте только оригинальный обжимной инструмент VALTEC или совместимые модели с матрицей 20 мм - некорректный инструмент снижает герметичность.
• После сборки проведите пробное опрессование давлением 1,5×PN (до 37,5 бар) перед запуском системы.
• Не закручивайте угольник обжимной 20 вручную - он не имеет резьбы и не предназначен для ввинчивания в другие фитинги.
