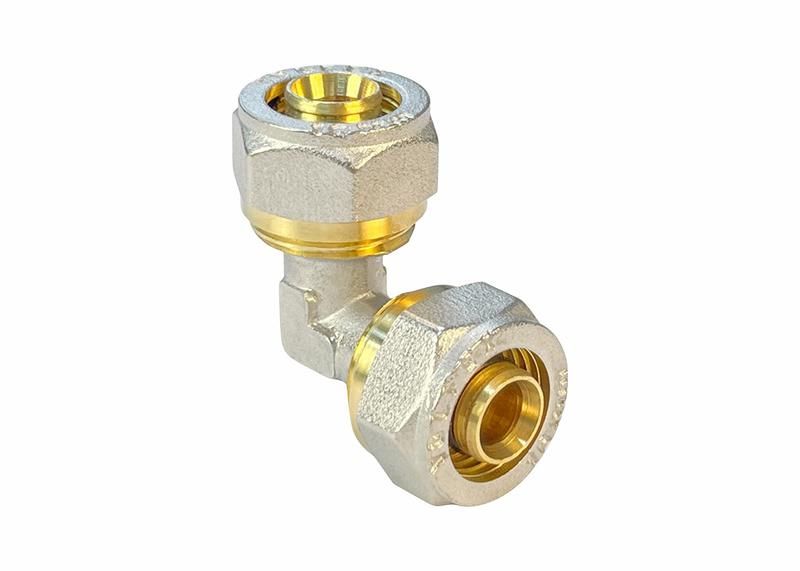

Угольник обжимной 20 (140/10) К VALFEX VF.351.N.020020

Угольник обжимной 20 (140/10) от VALFEX - надёжный разъёмный соединитель для металлополимерных труб в системах водоснабжения и отопления. Изготовлен из латуни ЛС59-1 с никелевым покрытием и уплотнителями EPDM, обеспечивает долгий срок службы даже при высоких температурах.

Назначение и область применения

Угольник обжимной 20 (140/10) предназначен для создания разъёмных соединений между металлополимерными трубами типа PE-X/AL/PE-X, PE-RT/AL/PE и аналогичными. Применяется в системах:

• холодного и горячего водоснабжения;
• систем отопления;
• технологических трубопроводов с неагрессивными жидкостями.

Подходит для установки в жилых, коммерческих и промышленных объектах, где требуется прочное, герметичное и легко обслуживаемое соединение.

Технические характеристики

• Материал корпуса: латунь марки ЛС59-1 по ГОСТ 15527-2004 - высокая коррозионная стойкость и механическая прочность;
• Уплотнение: EPDM - термостойкий эластомер, совместим с горячей водой до 115 C;
• Покрытие: никелирование - защищает от окисления и облегчает очистку;
• Рабочая температура: до 115 C;
• Срок службы: до 50 лет при соблюдении условий эксплуатации;
• Обозначение: “20” - внешний диаметр трубы, которую можно соединить; “140/10” - габариты угольника (длина плеч / угол поворота).

Совместимость и монтаж

Угольник обжимной 20 (140/10) совместим с трубами из металлополимерных материалов с наружным диаметром 20 мм. Для монтажа используется специальный обжимной инструмент - ручной или механический, соответствующий типу фитинга.

Перед сборкой необходимо:

• обрезать трубу перпендикулярно;
• удалить заусенцы и округлить край;
• надеть обжимную гильзу и уплотнитель на трубу;
• вставить трубу в угольник до упора;
• произвести равномерный обжим инструментом по всей окружности.

Не допускается использование с пластиковыми трубами без металлического армирования.

Безопасность и стандарты

Материалы сертифицированы для контакта с питьевой водой. Произведён по требованиям ГОСТ 15527-2004 и соответствует нормам безопасности для систем водоснабжения и отопления РФ.

Преимущества

• Высокая долговечность благодаря качественной латуни и никелевому покрытию - снижаются затраты на замену;
• EPDM-уплотнители сохраняют герметичность при циклах нагрева и остывания;
• Разъёмная конструкция позволяет демонтировать и переустанавливать соединение без замены детали;
• Никелевое покрытие предотвращает образование известкового налёта и облегчает уход.

Ограничения применения

• Не применяется для транспортировки агрессивных химических веществ, масел, растворителей;
• Не рекомендован для систем с давлением выше 10 бар при температуре свыше 80 C;
• Не подходит для труб с наружным диаметром отличным от 20 мм - риск протечки;
• Запрещено использовать в условиях постоянного воздействия открытого пламени или прямого УФ-излучения.

Примеры использования

• Соединение труб в коллекторном узле системы тёплого пола;
• Поворот магистрали в кухне или ванной комнате при замене старого водопровода;
• Подключение радиатора к трубопроводу в частном доме;
• Ремонт участка трубопровода в многоэтажном здании без вскрытия штукатурки.

Практические советы

• При выборе проверьте внутренний диаметр трубы - он должен точно соответствовать заявленному 20 мм наружного диаметра;
• Используйте только оригинальный обжимной инструмент VALFEX - другие могут деформировать фитинг и нарушить герметичность;
• После монтажа проведите гидроиспытание при давлении 1,5× рабочего - это выявляет слабые места;
• Храните угольники в сухом месте - длительное воздействие влаги может вызвать микроскопическую коррозию даже у никелированных изделий.
