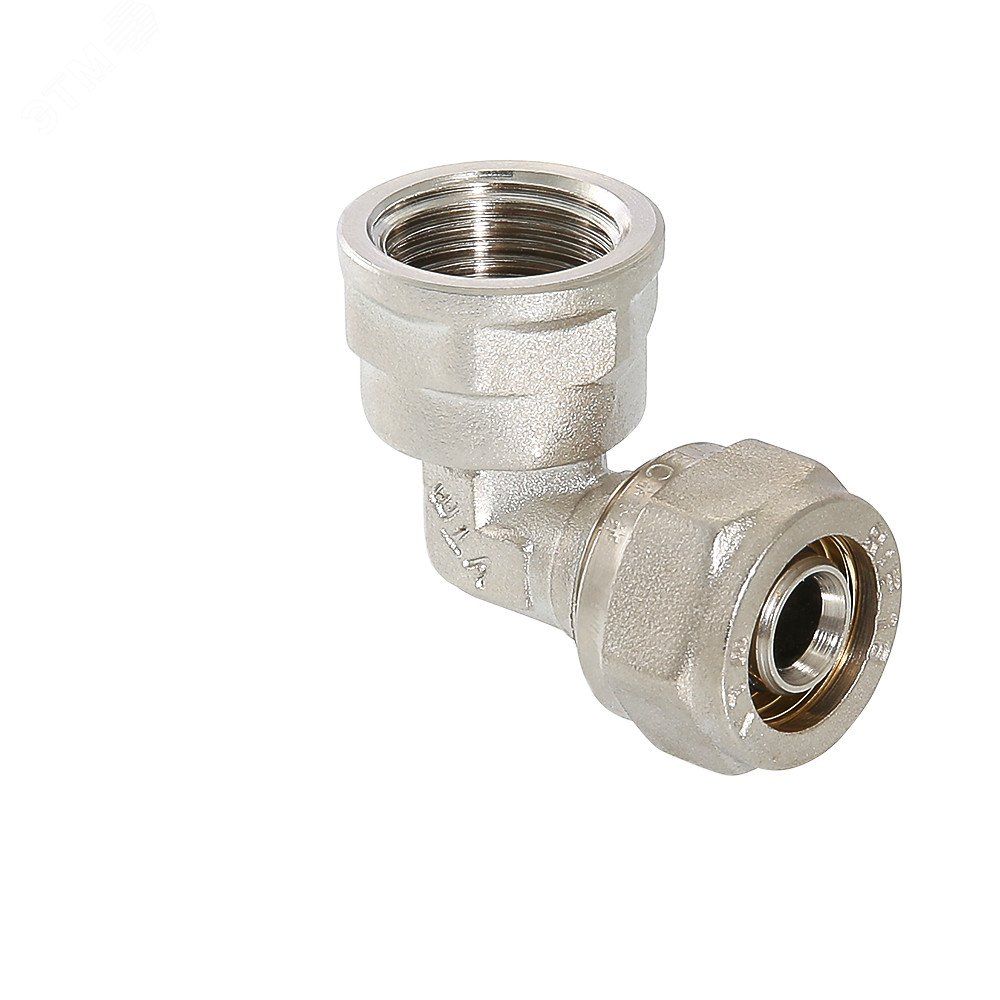

Угольник ВР 20x3/4' обжимной - IV3522005 VALTEC VTm.352.N.002005

Угольник обжимной 20x3/4 дюйма от VALTEC - это компактный фитинг для соединения металлополимерных и медных труб под углом 90° с переходом на внутреннюю резьбу. Артикулы vtm.352.n.002005 и iv3522005 подходят для систем горячего и холодного водоснабжения с высокими требованиями к герметичности.

Назначение и область применения

Угольник обжимной 20x3/4 дюйма используется для поворота трубопровода на 90 градусов с одновременным переходом на резьбовое соединение. Применяется в системах водоснабжения и отопления, где требуется надёжное соединение металлополимерных (металлопластиковых) или медных труб с оборудованием, кранами, клапанами или другими элементами с внутренней резьбой.

Технические характеристики

• Номинальный диаметр трубы: 20 мм
• Резьба: внутренняя трубная, 3/4 дюйма (ГОСТ 6357)
• Тип соединения: обжим - резьба (обжимное кольцо + резьбовой выход)
• Материал корпуса: латунь никелированная
• Материал обжимного кольца: латунь CW 617N (соответствует EN 12165)
• Номинальное давление (PN): 25 бар
• Максимальная рабочая температура: 130 C
• Тип изделия: уголок (90°)

Совместимость и монтаж

Угольник обжимной 20x3/4 дюйма совместим с металлополимерными трубами внешним диаметром 20 мм и медными трубами того же размера. Для установки необходим специальный обжимной инструмент - зажимные клещи с матрицей под 20 мм. Обжим выполняется до упора, пока не будет достигнут характерный щелчок или устойчивый контакт с кольцом. Резьба 3/4" предназначена для подключения к устройствам с внутренней резьбой - например, смесителям, термостатическим клапанам или насосам. Перед сборкой проверьте, чтобы торец трубы был ровным, без заусенцев; используйте расширитель, если труба деформирована после резки.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм EN 1254-1 и EN 12165 для фитингов из латуни в системах водоснабжения. Материалы сертифицированы на соответствие пищевой безопасности (не выделяют вредных веществ при контакте с питьевой водой). Номинальное давление 25 бар обеспечивает безопасную работу даже в системах с гидроударами.

Преимущества

• Никелированная поверхность препятствует коррозии и улучшает эстетику
• Высокая прочность латуни CW 617N гарантирует долгий срок службы
• Обжимное соединение не требует сварки, пайки или клея - монтаж быстрый и не требует спецоборудования кроме клещей
• Стандартная резьба 3/4" позволяет легко заменить или подключить оборудование
• Поддерживает температуру до 130 C - подходит для систем отопления

Ограничения применения

• Не предназначен для использования в системах с агрессивными средами (например, химическими жидкостями, маслами, топливом)
• Запрещено применять с пластиковыми трубами, не имеющими металлического слоя (PEX, PP-R и аналоги без алюминиевой прослойки)
• Не рекомендован для систем с постоянными циклическими нагрузками выше 25 бар
• Не следует использовать в открытых наружных сетях без защиты от УФ-излучения и механических воздействий

Примеры использования

• Подключение радиатора отопления к металлополимерному стояку
• Переход от медной трубы к шаровому крану с внутренней резьбой
• Сборка коллектора в системе тёплого пола
• Присоединение насоса к трубопроводу в котельной
• Ремонт участка системы водоснабжения с изменением направления потока

Практические советы

• При монтаже всегда используйте новый обжимное кольцо - повторное использование снижает герметичность
• Проверяйте посадочный диаметр трубы: он должен точно соответствовать 20 мм, иначе возможна утечка
• Не перетягивайте резьбу - затягивайте рукой, затем доверните на ¼ оборота ключом
• После сборки проведите пробное опрессование давлением 1,5×PN перед вводом в эксплуатацию
• Артикулы vtm.352.n.002005 и iv3522005 взаимозаменяемы - различаются только номерами поставщика, но одинаковы по конструкции
