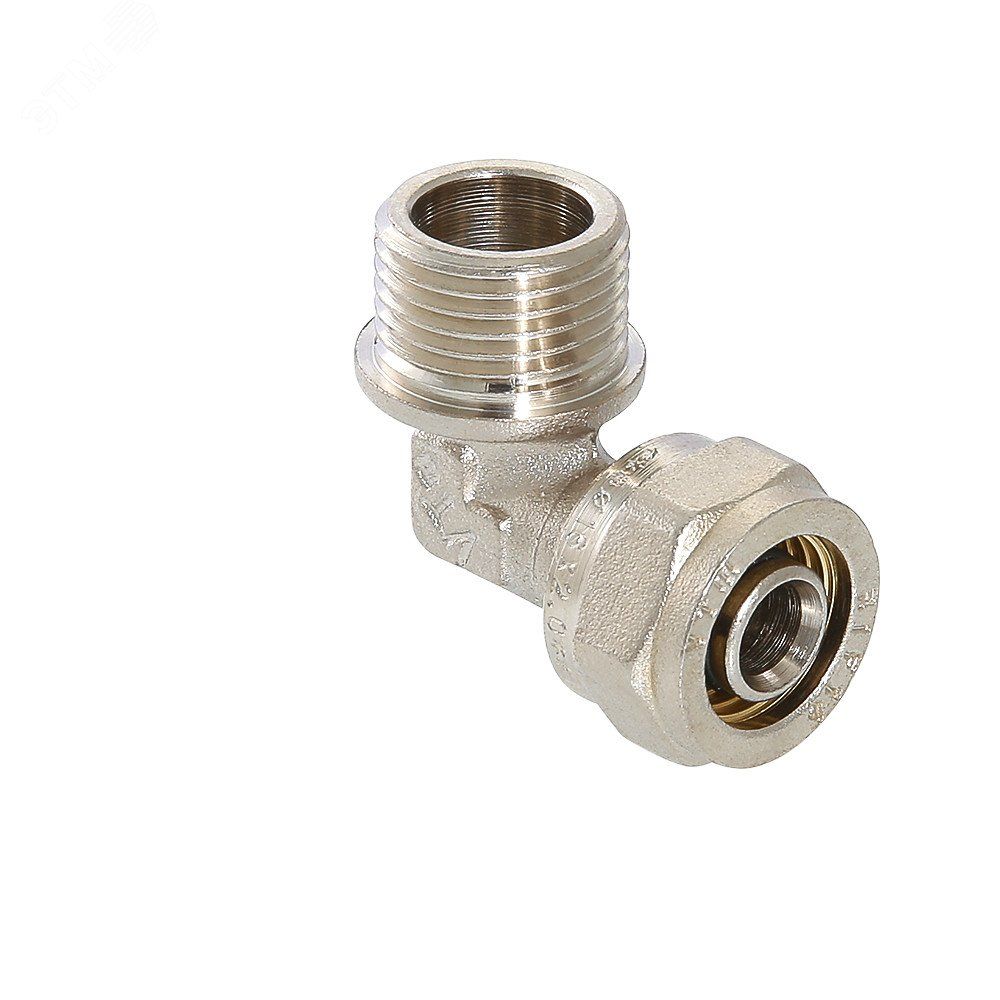

Угольник НР 20x3/4' обжимной - IV3532005 VALTEC VTm.353.N.002005

Угольник обжимной 20x3/4 дюйма от VALTEC - это компактный фитинг для соединения металлополимерных и медных труб под углом 90° с переходом на наружную резьбу. Артикулы iv3532005 и vtm.353.n.002005 подходят для систем горячего и холодного водоснабжения, где требуется надёжное герметичное соединение без сварки.

Назначение и область применения

Угольник обжимной 20x3/4 дюйма используется для поворота трубопровода на 90 градусов с последующим подключением через наружную резьбу. Применяется в системах водоснабжения и отопления с использованием металлополимерных (металлопластиковых) и медных труб. Подходит для бытовых и коммерческих объектов: квартир, офисов, котельных, промышленных установок.

Технические характеристики

• Номинальный диаметр трубы: 20 мм
• Резьба: наружная, трубная, 3/4 дюйма (по ГОСТ 6357)
• Тип соединения: обжим - резьба (обжимное кольцо + резьбовой выход)
• Материал корпуса: латунь никелированная
• Материал обжимного кольца: латунь CW 617N (соответствует EN 12165)
• Номинальное давление PN: 25 бар
• Максимальная рабочая температура: 130 C
• Тип изделия: уголок 90°

Совместимость и монтаж

Угольник обжимной 20x3/4 дюйма совместим с металлополимерными трубами внешним диаметром 20 мм и медными трубами того же размера. Для монтажа необходим специальный обжимной инструмент - клещи с матрицей под 20 мм. Обжим выполняется до упора, после чего резьбовая часть подсоединяется к другому элементу системы (например, к крану, тройнику или насосу) с помощью ключа. Уплотнение на резьбе обеспечивается за счёт ленты ФУМ или пасты, так как сам фитинг не имеет внутренней резьбовой прокладки.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм EN 12165 (для латуни) и EN 1057 (для меди). Номинальное давление 25 бар и температурный предел 130 C обеспечивают безопасную работу в системах центрального отопления и горячего водоснабжения. Материалы не выделяют вредных веществ при нагреве, что позволяет применять фитинг в питьевых системах.

Преимущества

• Никелированная поверхность препятствует коррозии и улучшает эстетику
• Высокая прочность латуни CW 617N гарантирует долгий срок службы даже при перепадах давления
• Не требует сварки - монтаж проще и быстрее, чем у медных фитингов
• Поддерживает высокую температуру - подходит для систем отопления
• Стандартная резьба 3/4" обеспечивает совместимость с большинством арматуры

Ограничения применения

• Не предназначен для использования в системах с агрессивными средами (кислоты, щёлочи, растворители)
• Запрещено применять при температурах выше 130 C - возможна деформация материала
• Не рекомендуется использовать в системах с частыми гидроударами без демпферов
• Не подходит для труб с диаметрами меньше или больше 20 мм - требуется точное соответствие
• Не является самостопорящимся фитингом - при сборке необходимо соблюдать усилие затяжки резьбы

Примеры использования

• Подключение радиатора отопления к металлопластиковой магистрали
• Переход от медной трубы к металлополимерному контуру в кухонном смесителе
• Создание поворота в системе теплого пола перед входом в коллектор
• Присоединение насоса или расширительного бака к трубопроводу с наружной резьбой

Практические советы

• Проверьте внутренний диаметр трубы - он должен точно соответствовать 20 мм, иначе обжим будет негерметичным
• Перед обжимом сделайте чёткий торец трубы, удалите заусенцы - это предотвращает повреждение уплотнительного кольца
• На резьбу 3/4" обязательно нанесите уплотнитель (ФУМ-лента или анаэробный герметик), чтобы избежать протечек
• Не используйте силовые рычаги при затяжке резьбы - достаточно обычного ключа; переусилие может повредить резьбу
• Артикулы iv3532005 и vtm.353.n.002005 взаимозаменяемы - выбирайте по доступности, они идентичны по техническим параметрам
