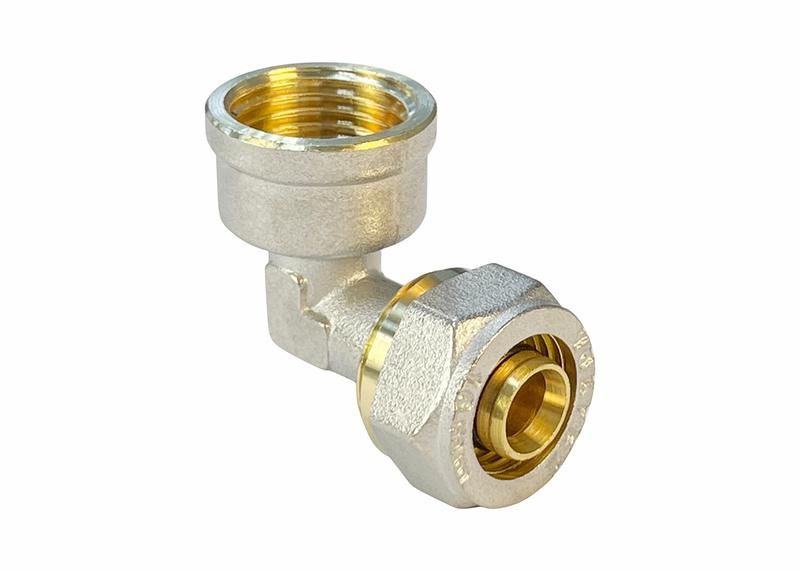

Угольник обжимной с переходом на ВР 20х3/4дюйм (140/10) К VALFEX VF.352.N.020034

Угольник обжимной с переходом на водяное рабочее давление 20 мм х 3/4 дюйма (140/10) от бренда VALFEX - это надёжный элемент для соединения металлополимерных труб в системах водоснабжения и отопления. Артикул vf.352.n.020034 обеспечивает герметичное, разборное соединение без сварки или резьбы.

Назначение и область применения

Угольник обжимной с переходом на водяное рабочее давление 20 мм х 3/4 дюйма (140/10) предназначен для соединения металлополимерных труб (например, PE-X/AL/PE-X, PE-RT/AL/PE) в системах:

• холодного и горячего водоснабжения;
• систем отопления;
• технологических трубопроводов с неагрессивными жидкостями.

Подходит для установки в жилых, коммерческих и промышленных объектах. Обжимной тип соединения позволяет собирать и разбирать участки трубопровода без специального оборудования.

Технические характеристики

• Материал корпуса: латунь марки ЛС59-1 по ГОСТ 15527-2004 - высокая коррозионная стойкость и долговечность.
• Рабочее давление: до 10 Бар (водяное) при температуре до 115 C.
• Температура рабочей среды: макс. 115 C - подходит для систем горячего водоснабжения и отопления.
• Уплотнители: EPDM - устойчивы к нагреву, химически инертны, не высыхают.
• Покрытие: никелирование - защищает поверхность от окисления и улучшает внешний вид.
• Срок службы: до 50 лет при правильной эксплуатации.
• Размеры: 20 мм (обжимной конец под металлополимерную трубу) × 3/4 дюйма (наружная резьба).

Совместимость и монтаж

Угольник обжимной с переходом на водяное рабочее давление 20 мм х 3/4 дюйма (140/10) совместим с трубами из металлополимерных материалов следующих типов: PE-X/AL/PE-X, PE/AL/PE, PE-X/AL/PE, PE-RT/AL/PE. Для монтажа требуется обжимной инструмент с матрицей под диаметр 20 мм.

На резьбовой стороне (3/4 дюйма) используется наружная цилиндрическая резьба - подключается к фитингам, кранам, радиаторам с внутренней резьбой того же стандарта. Перед сборкой проверьте глубину вставки трубы - она должна соответствовать меткам на фитинге. Убедитесь, что торец трубы ровный, без заусенцев.

Безопасность и стандарты

Материал латуни ЛС59-1 соответствует требованиям ГОСТ 15527-2004 и безопасен для контакта с питьевой водой. Уплотнители EPDM не выделяют вредных веществ при нагреве. Продукт сертифицирован для использования в системах водоснабжения согласно нормативам РФ и ЕАЭС.

Преимущества

• Высокая прочность и долговечность благодаря качественной латуни и никелевому покрытию.
• EPDM-уплотнители сохраняют эластичность даже при длительном воздействии горячей воды.
• Обжимное соединение исключает риск протечек при правильной сборке - не требует герметиков.
• Никелевое покрытие снижает риск образования налёта и облегчает очистку.
• Готовый к использованию без предварительной подготовки - не нуждается в пайке или нарезке резьбы.

Ограничения применения

• Не применяется для газовых систем, масел, агрессивных химикатов или паровых сетей.
• Не рекомендован для установки в местах постоянного механического напряжения или вибраций без дополнительной фиксации.
• Работает только с металлополимерными трубами указанного типа - несовместим с медью, полиэтиленом без алюминиевого слоя, ПВХ.
• Максимальная температура 115 C - не подходит для паровых систем или высокотемпературных промышленных процессов.

Примеры использования

• Соединение трубопровода из PE-RT/AL/PE с радиатором отопления через шаровый кран с резьбой 3/4 дюйма.
• Переход от основного стояка (металлополимерная труба Ø20 мм) к смесителю в ванной комнате.
• Запитка теплого пола от коллектора с помощью обжимного угольника вместо сварного фитинга.
• Ремонт повреждённого участка трубопровода в многоквартирном доме - быстрая замена без демонтажа всего контура.

Практические советы

• При монтаже используйте только подходящий обжимной инструмент - некорректное усилие вызывает деформацию или негерметичность.
• Проверяйте плотность посадки трубы перед обжимом - недостаточная вставка приведёт к утечке.
• После сборки проведите гидроиспытание при давлении 1,5× рабочего (до 15 Бар) на 10–15 минут.
• Не перетягивайте резьбу - затягивайте рукой + ¼ оборота ключом. Избыточный момент может повредить резьбу или уплотнитель.
• Храните фитинги в сухом месте - контакт с влагой и грязью перед монтажом может снизить качество соединения.
