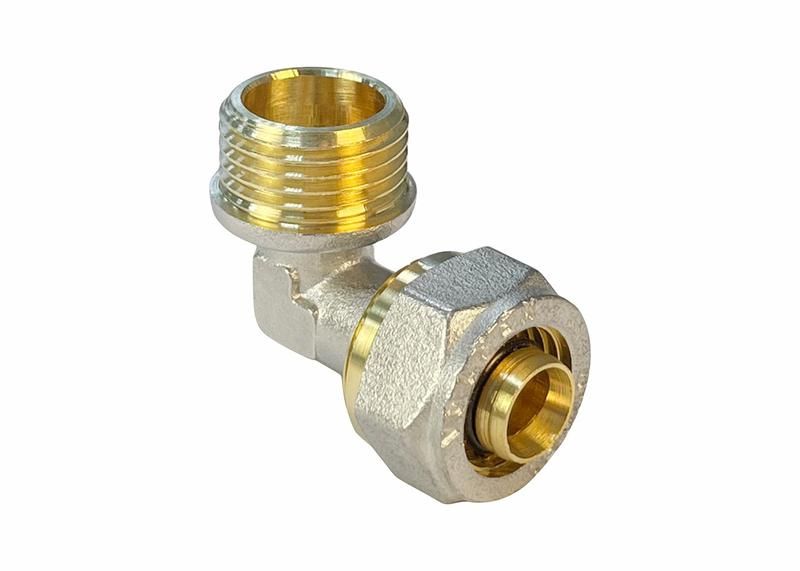

Угольник обжимной с переходом на НР 20х3/4дюйм (160/10) К VALFEX VF.353.N.020034

Угольник обжимной с переходом на нержавеющую сталь 20х3/4 дюйм (160/10) от бренда VALFEX - это соединительный фитинг для трубопроводов, где требуется перепад материалов: латунь для надёжного обжима и нержавеющая сталь для контакта с агрессивными средами. Артикул vf.353.n.020034 подходит для систем водоснабжения, гидравлики и технологических линий с высокими требованиями к коррозионной стойкости.

Назначение и область применения

Этот угольник используется для поворота трубопровода под углом 90° с одновременным переходом между двумя материалами: латунный участок предназначен для обжимного соединения, а нержавеющий - для контакта с рабочей средой. Применяется там, где важна долговечность в условиях влаги, химикатов или частых промывок - например, в пищевой, фармацевтической промышленности, системах очистки воды или на станках с циркуляцией охлаждающих жидкостей.

Технические характеристики

• Общий тип: Угольник с переходом
• Размер входа (латунь): 20 мм (для обжимного соединения)
• Размер выхода (нержавеющая сталь): 3/4 дюйма (DN20)
• Материал корпуса: Латунь
• Материал перехода: Нержавеющая сталь
• Форма: Прямой угол 90°
• Обозначение по каталогу: 160/10 - указывает на внутренние диаметры и тип перехода

Совместимость и монтаж

Латунная часть предназначена для обжима с использованием специальных клещей - совместима с обжимными кольцами стандарта EN 1254. Нержавеющая стальная часть имеет внешнюю резьбу 3/4” - её можно подключить к трубам, фланцам или другим элементам с соответствующей внутренней резьбой. Для герметичности рекомендуется использовать уплотнительную ленту или пасту на резьбе. Обжим выполняется только на латунном конце; нержавеющий конец не обжимается и не деформируется.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих нормам для контакта с питьевой водой (EN 1254, DIN 50930). Нержавеющая сталь обеспечивает соответствие требованиям пищевой безопасности. Отсутствуют свинец и токсичные легирующие элементы в зоне контакта с рабочей средой.

Преимущества

• Сочетание прочности латуни и коррозионной стойкости нержавеющей стали в одном элементе
• Не требует сварки - монтаж осуществляется обжимом и резьбовым соединением
• Подходит для систем с частой сменой среды или повышенной влажностью
• Стандартные размеры позволяют легко заменить аналоги других производителей

Ограничения применения

• Не предназначен для работы при температуре выше +120 C - латунь теряет прочность
• Нельзя применять в системах с давлением выше 16 бар (при t=20 C)
• Обжим возможен только на латунной части - попытки обжать нержавеющий конец приведут к трещинам
• Не подходит для газовых систем - не сертифицирован для этого типа среды

Примеры использования

• Подключение медной трубы к трубе из AISI 304 в системе мойки оборудования
• Переход от латунного фитинга к нержавеющему насосу в установке обратного осмоса
• Соединение трубопровода в холодильной установке, где одна сторона - латунь, вторая - сталь

Практические советы

• Проверьте посадочный диаметр трубы перед монтажом - он должен точно соответствовать 20 мм
• Используйте только подходящие обжимные инструменты - некорректное усилие вызовет протечки
• На резьбу 3/4” наносите уплотнительную ленту в направлении завинчивания - так она не будет вырываться
• При замене старого фитинга - проверьте состояние резьбы на нержавеющей стороне: коррозия может сделать её негодной даже при целом корпусе
• Артикул vf.353.n.020034 - это точная замена для многих моделей с пометкой “20x3/4” - сравнивайте размеры, а не названия
