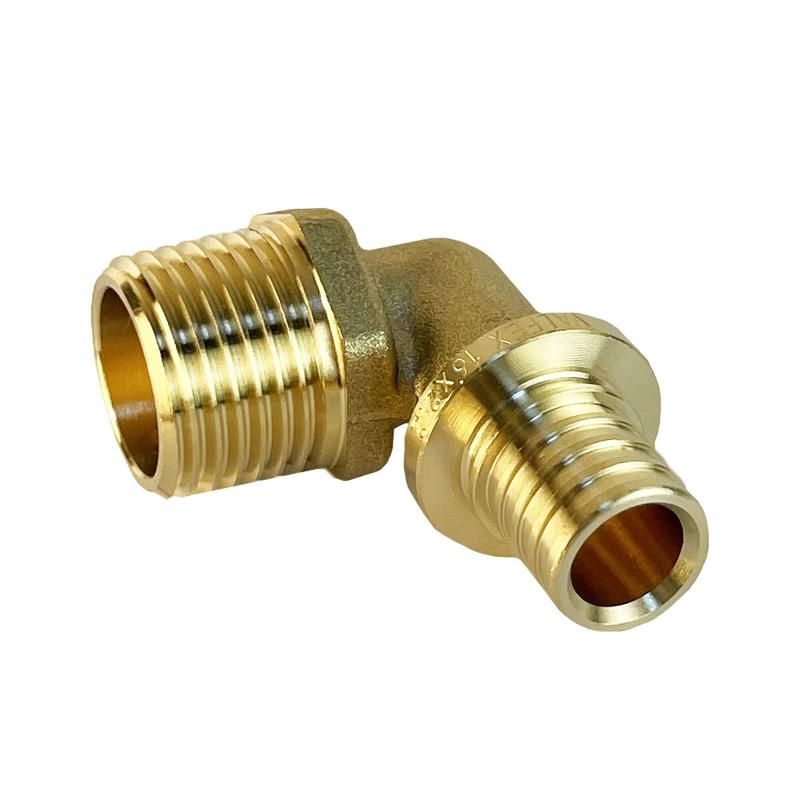

Угольник надвижной с переходом на нар. р. 20(2.8)х3/4дюйм(140/10) К VALFEX VF.453.AF.020034

Угольник надвижной с переходом на наружную резьбу 20(2.8)х3/4 дюйм (140/10) от бренда VALFEX - это соединительный фитинг для трубопроводов, позволяющий переправить поток жидкости под углом 90° и одновременно перейти на резьбовое соединение. Подходит для систем с давлением до 10 бар, где требуется надёжное и герметичное соединение без сварки.

Назначение и область применения

Фитинг используется для создания поворотов в трубопроводах с последующим подключением оборудования через наружную резьбу. Применяется в системах водоснабжения, гидравлики, пневматики и технологических линиях, где важна быстрая сборка и демонтаж. Особенно удобен там, где нельзя использовать сварку или резьбовые муфты из-за ограниченного пространства.

Технические характеристики

• Надвижная сторона: внутренний диаметр трубы 20 мм, толщина стенки до 2,8 мм
• Резьбовая сторона: наружная резьба G 3/4 дюйма (DN20)
• Общий размер: 140 мм длина, 10 мм высота поворота
• Максимальное рабочее давление: 10 бар
• Материал: латунь (по умолчанию для VALFEX)
• Температурный диапазон: от –20C до +120C

Совместимость и монтаж

Надвижная часть предназначена для установки на медные, пластиковые или стальные трубы с внешним диаметром до 20 мм и толщиной стенки до 2,8 мм. Для плотного соединения необходимо использовать специальный надвижной инструмент - зажимной клещ или пресс. После затяжки проверьте герметичность под давлением. Резьба G 3/4 дюйм совместима с любыми стандартными фланцами, кранами и адаптерами с внутренней метрической или дюймовой резьбой.

Преимущества

• Не требует сварки - снижает время монтажа и риск повреждений
• Герметичность обеспечивается за счёт механического обжатия, а не клея или пайки
• Переход на резьбу позволяет легко подключать насосы, клапаны, манометры
• Латунная конструкция устойчива к коррозии и долговечна в условиях повышенной влажности

Ограничения применения

• Не предназначен для труб с толщиной стенки более 2,8 мм - возможен неплотный обжим
• Не рекомендован для систем с частыми гидроударами или импульсным давлением выше 10 бар
• Запрещено применять в системах с агрессивными химическими средами (например, концентрированными кислотами)
• Не подходит для многократного демонтажа - после первого обжатия надвижная часть теряет герметичность при повторном использовании

Примеры использования

• Подключение гидравлического цилиндра к трубопроводу в станке с ЧПУ
• Создание поворота в системе подачи воды к мойке на производстве
• Присоединение воздухопровода к пневмораспределителю в автоматизированной линии
• Монтаж контрольного манометра на вертикальную трубу в системе отопления

Практические советы

• Перед монтажом очистите торец трубы от заусенцев - они нарушают герметичность обжима
• Используйте только подходящий инструмент для надвижки - некорректное усилие вызывает трещины или протечки
• Проверяйте соответствие диаметра трубы и толщины её стенки - даже небольшое расхождение в 0,2 мм может привести к отказу
• На резьбе G 3/4 дюйма используйте лён или анаэробный герметик - он продлит срок службы соединения
• Артикул vf.453.af.020034 - единственный вариант этого типа от VALFEX; аналоги других брендов имеют другие размеры и не взаимозаменяемы
