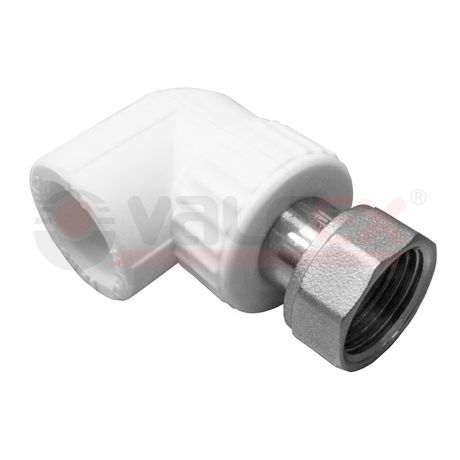

Угольник комбинированный 20x3/4' ВР с накидной гайкой, переходной, полипропиленовый PPR, белый - 10138120 VALFEX 00000016780

Угол с накидной гайкой 20х3/4 дюйма (80/20) полипропиленовый белый от VALFEX - комбинированный фитинг для соединения полипропиленовой трубы с металлическими элементами через резьбу. Подходит для систем водоснабжения и технологических контуров с умеренным давлением.

Назначение и область применения

Фитинг используется для перехода между полипропиленовой трубой и устройствами с наружной резьбой - кранами, насосами, счетчиками, клапанами или металлическими трубопроводами. Применяется в бытовых и промышленных системах холодного и горячего водоснабжения, где требуется надежное, разборное соединение без сварки.

Технические характеристики

• Диаметр трубы: 20 мм - соответствует стандартным полипропиленовым трубам DN20
• Резьба: 3/4" наружная - совместима с большинством европейских и отечественных метрических и дюймовых фитингов
• Материал корпуса: полипропилен - химически стойкий, не подвержен коррозии
• Материал накидной гайки: латунь, изготовленная методом горячего штамповки - прочная, долговечная
• Рабочее давление: до 25 бар - обеспечивает безопасную работу при температуре до +95C
• Цвет: белый - визуально отличается от черных или серых аналогов, удобен для контроля установки
• Тип соединения: сварка - резьба - одна сторона паяется с трубой, другая - закручивается на резьбовое соединение

Совместимость и монтаж

Угол с накидной гайкой 20х3/4 дюйма (80/20) полипропиленовый белый требует двухэтапного монтажа:

• Первая часть - полипропиленовая - паяется с трубой с помощью термосварки (температура 260–270 C, время нагрева - согласно таблице производителя)
• Вторая часть - латунная накидная гайка - накручивается на резьбовой выход оборудования; перед этим рекомендуется использовать ленту ФУМ или пасту для герметизации резьбы

Не допускается перекос при затяжке - это может повредить резьбу или вызвать трещины в полипропилене. Убедитесь, что посадочный диаметр трубы точно соответствует 20 мм.

Безопасность и стандарты

Изделие соответствует требованиям к материалам, контактирующим с питьевой водой (ГОСТ Р 51232, СанПиН 2.1.4.1074). Латунные компоненты выполнены из сплава, не содержащего свинца в опасных концентрациях. Нагрузка на резьбу не должна превышать 25 бар - выше этого значения возможна деформация или протечка.

Преимущества

• Отсутствие необходимости в сложном оборудовании - достаточно паяльника и ключа
• Высокая химическая стойкость полипропилена - не реагирует с водой, щелочами, кислотами в пределах рабочих условий
• Легкая замена - при необходимости можно демонтировать и переустановить без повреждения трубы
• Белый цвет позволяет легко выявить механические повреждения или потемнение материала

Ограничения применения

• Не предназначен для систем с температурой выше +95 C - риск деформации полипропилена
• Не применяется в системах с высоким уровнем вибраций - может ослабнуть резьбовое соединение
• Запрещено использование в системах с жидкостями, растворяющими полипропилен (например, некоторые органические растворители)
• Не следует применять в качестве основного крепления - он служит лишь переходником, а нагрузка на него не должна быть осевой

Примеры использования

• Подключение полипропиленового трубопровода к входному крану водосчетчика
• Соединение системы ГВС с циркуляционным насосом
• Присоединение к запорной арматуре с резьбой 3/4"
• Монтаж в системах теплого пола, где требуется разрыв между пластиковым коллектором и металлическим вводом

Практические советы

• Перед пайкой зачистите торец трубы и обезжирьте поверхность - это гарантирует плотный шов
• При затяжке накидной гайки используйте два ключа: один - на фитинге, второй - на трубе, чтобы не перекрутить полипропилен
• Проверяйте герметичность после сборки - медленно откройте подачу воды и наблюдайте за местом соединения
• Артикулы 10138120 и 00000016780 - это один и тот же продукт от VALFEX, различаются только внутренние номера поставщика
• Храните угол с накидной гайкой 20х3/4 дюйма (80/20) полипропиленовый белый вдали от прямых солнечных лучей - УФ-лучи снижают срок службы полипропилена
