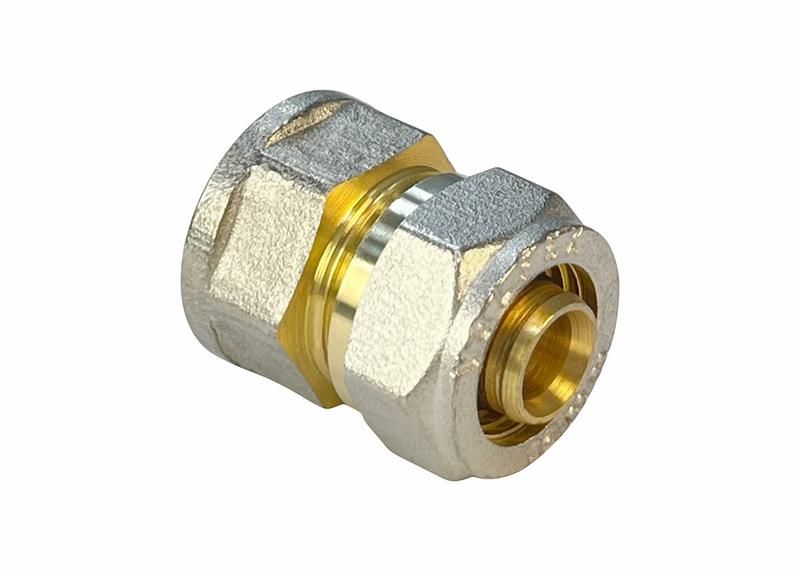

Соединитель обжимной с переходом на ВР20х3/4дюйм (220/10) VALFEX VF.302.N.020034

Соединитель обжимной с переходом на ВР 20х3/4 дюйм (220/10) от бренда VALFEX - надёжный разъёмный элемент для соединения металлополимерных труб в системах водоснабжения и отопления. Артикул vf.302.n.020034 обеспечивает герметичное соединение без сварки, что ускоряет монтаж и снижает риск протечек.

Назначение и область применения

Соединитель обжимной с переходом на ВР 20х3/4 дюйм (220/10) предназначен для создания разъёмных соединений между металлополимерными трубами (например, PE-X/AL/PE-X, PE-RT/AL/PE) и резьбовым фитингом стандарта ВР. Применяется в системах холодного и горячего водоснабжения, отопления, а также на технологических трубопроводах, где транспортируются неагрессивные жидкости. Подходит для частного жилья, многоэтажных зданий и промышленных объектов.

Технические характеристики

• Тип компонента: Соединитель-переходник с обжимным и резьбовым участком
• Материал корпуса: Латунь марки ЛС59-1 по ГОСТ 15527-2004
• Уплотнение: EPDM - устойчив к высокой температуре и хлорированным водам
• Покрытие: Никелирование - повышает коррозионную стойкость и долговечность
• Максимальная рабочая температура: 115 C
• Размер резьбы: ВР 20×3/4 дюйма (наружная резьба 3/4")
• Номинальный диаметр трубы: 20 мм (по внешнему диаметру металлополимерной трубы)
• Срок службы: до 50 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Соединитель обжимной с переходом на ВР 20х3/4 дюйм (220/10) совместим с трубами из металлополимерных материалов с наружным диаметром 20 мм. Для установки требуется обжимное кольцо и гидравлический или механический обжимной инструмент. Резьбовая часть (ВР 3/4") предназначена для подключения к шаровому крану, радиатору, насосу или другому оборудованию с внутренней резьбой. Убедитесь, что диаметр трубы точно соответствует 20 мм - отклонение более +-0,5 мм может привести к утечке. Не используйте с пластиковыми трубами без металлического армирующего слоя.

Безопасность и стандарты

Материалы сертифицированы согласно ГОСТ 15527-2004 для контакта с питьевой водой. Уплотнитель EPDM соответствует требованиям к безопасности в системах водоснабжения. Никелевое покрытие предотвращает выщелачивание свинца и других токсичных элементов. Соответствует нормам СанПиН 2.1.4.1074–01 и СП 40-102–2000 для систем горячего водоснабжения.

Преимущества

• Высокая прочность латуни ЛС59-1 - выдерживает давление до 16 бар при 20 C
• EPDM-уплотнитель сохраняет эластичность даже при длительном воздействии горячей воды
• Никелевое покрытие защищает от коррозии в условиях повышенной влажности
• Обжимной тип соединения исключает необходимость сварки, пайки или клея
• Разборное соединение позволяет проводить ремонт без замены всей секции трубопровода

Ограничения применения

• Не применяется для транспортировки агрессивных сред: кислот, щелочей, растворителей, масел
• Запрещено использование при температуре выше 115 C - возможна деформация уплотнителя
• Не рекомендован для систем с постоянным гидроударами - требуются демпферы или воздушные камеры
• Не подходит для труб с наружным диаметром менее 18 мм или более 21 мм
• Не используется в системах с циркуляционными насосами без предварительной проверки на вибрацию

Примеры использования

• Подключение металлополимерной трубы к входному штуцеру водонагревателя
• Соединение стояка с радиатором в системе отопления многоквартирного дома
• Переход от трубопровода PE-RT/AL/PE к запорной арматуре с резьбой 3/4"
• Монтаж автономного контура теплого пола с выходом на смесительный узел

Практические советы

• Перед обжимом обязательно проверьте глубину вставки трубы - она должна полностью войти в корпус до упора
• Используйте только специализированный обжимной инструмент, подходящий под размер 20 мм
• После сборки проведите гидравлическую пробу под давлением 1,5×рабочего (не ниже 10 бар) на 10 минут
• При монтаже в закрытых нишах оставляйте доступ к соединению для будущего обслуживания
• Не перетягивайте резьбу - затягивайте рукой + ¼ оборота ключом, чтобы не повредить резьбу ВР
