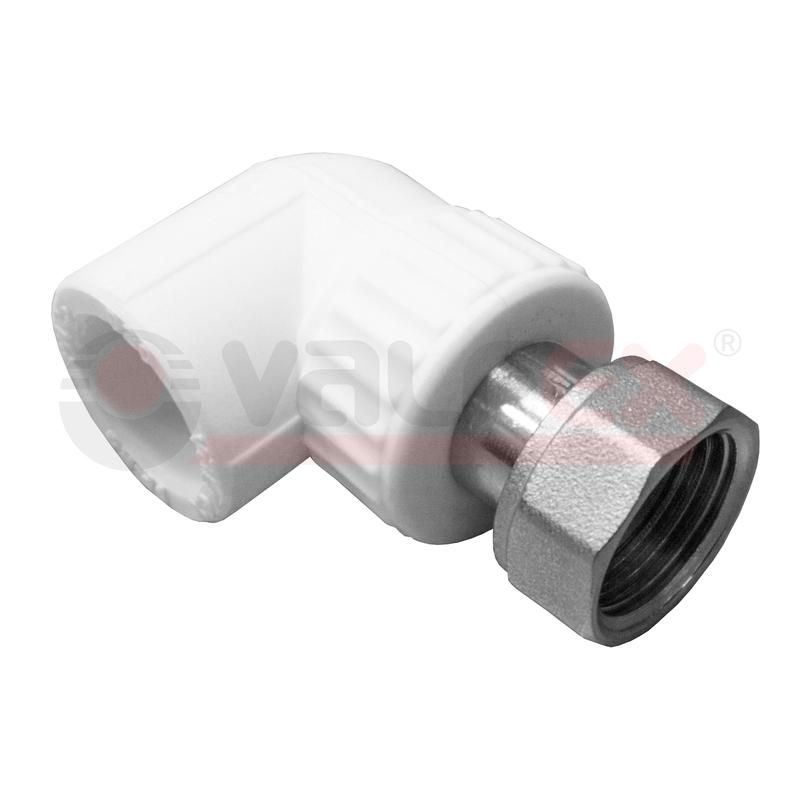

Угольник комбинированный 20x1/2' ВР с накидной гайкой, переходной, полипропиленовый PPR, белый - 10138020 VALFEX 00000016188

Угольник 20x1/2 дюйма с накидной гайкой, полипропиленовый, белый от VALFEX - комбинированный фитинг для соединения полипропиленовой трубы с металлическими элементами через резьбу. Подходит для систем холодного и горячего водоснабжения, где требуется надежный переход между пластиком и металлами.

Назначение и область применения

Фитинг используется для создания поворотов в трубопроводах из полипропилена, когда необходимо подключиться к оборудованию, крану, насосу или другому устройству с внешней резьбой 1/2". Применяется в бытовых и промышленных системах водоснабжения, отопления, а также в установках с умеренной температурой воды до 95 C.

Технические характеристики

• Размер: 20 мм (наружный диаметр полипропиленовой трубы) × 1/2" (резьбовое соединение)
• Тип соединения: сварка с полипропиленовой трубой + резьбовая муфта с накидной гайкой
• Материал корпуса: полипропилен (белый цвет)
• Латунная часть: выполнена методом горячего штампования, обеспечивает прочность резьбы
• Рабочее давление: до 25 бар при температуре до 20 C; снижается с ростом температуры
• Максимальная рабочая температура: 95 C
• Гарантированный срок службы: до 50 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Угольник 20x1/2 дюйма с накидной гайкой, полипропиленовый, белый совместим с трубами из полипропилена PN20 и PN25. Для монтажа:

• Сторона с полипропиленовым торцом спаивается с трубой с помощью термосварки - используйте подходящую сварочную аппаратуру и соблюдайте время нагрева (обычно 5–7 секунд при 260 C).
• Резьбовая сторона с накидной гайкой затягивается рукой, затем доводится ключом - не перетягивайте, чтобы не повредить латунную резьбу.
• Перед сборкой проверьте целостность резьбы и наличие уплотнительного кольца внутри накидной гайки - он уже установлен производителем.
• Не применяйте ленту ФУМ или пасту для герметизации - резьба имеет внутреннее уплотнение.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 32415-2013 для фитингов из полипропилена. Материалы сертифицированы для контакта с питьевой водой. Нагрузки рассчитаны согласно EN 1254-1 и ISO 15874.

Преимущества

• Комбинированная конструкция исключает необходимость в переходниках - один элемент заменяет два.
• Латунная резьба устойчива к коррозии и механическим нагрузкам.
• Полипропиленовая часть не подвержена электрохимической коррозии, что важно при соединении с металлом.
• Белый цвет позволяет легко выявить загрязнения или деформацию при осмотре.
• Высокая герметичность за счет заводского уплотнения - не требует дополнительной герметизации.

Ограничения применения

• Не предназначен для систем с высоким уровнем химических агрессивных сред (например, кислоты, щелочи, растворители).
• Запрещено использовать в системах с температурой выше 95 C - материал теряет прочность.
• Не рекомендован для напорных систем с частыми гидроударами - возможна трещина в зоне перехода пластика и металла.
• Не следует применять в открытых условиях под прямыми солнечными лучами - УФ-излучение разрушает полипропилен.

Примеры использования

• Подключение полипропиленового трубопровода к водонагревателю с резьбой 1/2".
• Присоединение к насосу, смесителю или запорному клапану в системе горячего водоснабжения.
• Монтаж в системах теплого пола, где требуется выход трубы на радиатор или коллектор.
• Замена старого металлического угольника на современный композитный вариант без демонтажа всей системы.

Практические советы

• При выборе аналога обращайте внимание на посадочный диаметр трубы - 20 мм соответствует DN15, но не путайте с другими типоразмерами.
• Проверяйте соответствие резьбы: 1/2" - это 20,3 мм по наружному диаметру, стандарт G1/2".
• После монтажа проводите пробное опрессование - медленно поднимайте давление до 1,5× рабочего, держите 10 минут.
• Если система работает при температуре выше 70 C, убедитесь, что все остальные элементы тоже рассчитаны на эти условия - VALFEX 10138020 не является точкой слабости, но соседние детали могут быть ею.
